Açıklama
1. Entegre görüntü toplama ve algoritma çip birlikte, ALL-in-One
2. koşullara uyum sağlama esnekliği parmaklar, kuru parmaklar olsun, ıslak parmaklar, hafif doku parmak izleri parmaklar, ve eski parmaklar, hepsi yüksek tanıma oranı var
3Ana uygulama alanları: Çeşitli son ürünlere yerleştirilebilir, örneğin: erişim kontrolü, hazırlık, kasa
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Güç kaynağı
|
DC 3.3V
|
DC 5V
|
DC 3.3V
|
UART:
DC 3.3V
USB: DC 5V
|
DC 3.3V
|
|
Algılama Dizisi
|
192*192 piksel
|
192*192 piksel
|
192*192 piksel
|
192*192 piksel
|
160*160 piksel
|
|
Parmak izi kapasitesi
|
200
|
200
|
200
|
1500
|
150
|
|
Boyut
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Bağlantı
|
SH 1.0mm 6pin
|
MX 1.25mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
R503-5V Özellikleri
|
Model
|
R503-5V
|
|
Türü
|
Kapasitif parmak izi modülü
|
|
Arayüz
|
UART ((TTL)
|
|
Karar
|
508 DPI
|
|
Voltaj
|
DC 5V
|
|
Parmak izi kapasitesi
|
200
|
|
Algılama dizisi
|
192*192 piksel
|
|
Çalışma akımı
|
20mA
|
|
Bekleme akımı
|
Tipik dokunma bekleme voltajı: 3.3V, ortalama akım: 2uA
|
|
Parmak izi modülünün dış boyutu
|
Diametre 28 (mm)
|
|
Parmak izi modülünün iç boyutu
|
Diametre 25 (mm) (M25)
|
|
Parmak izi modülünün yüksekliği
|
19 (mm)
|
|
Etkili toplama alanı
|
Diametri 15,5 (mm)
|
|

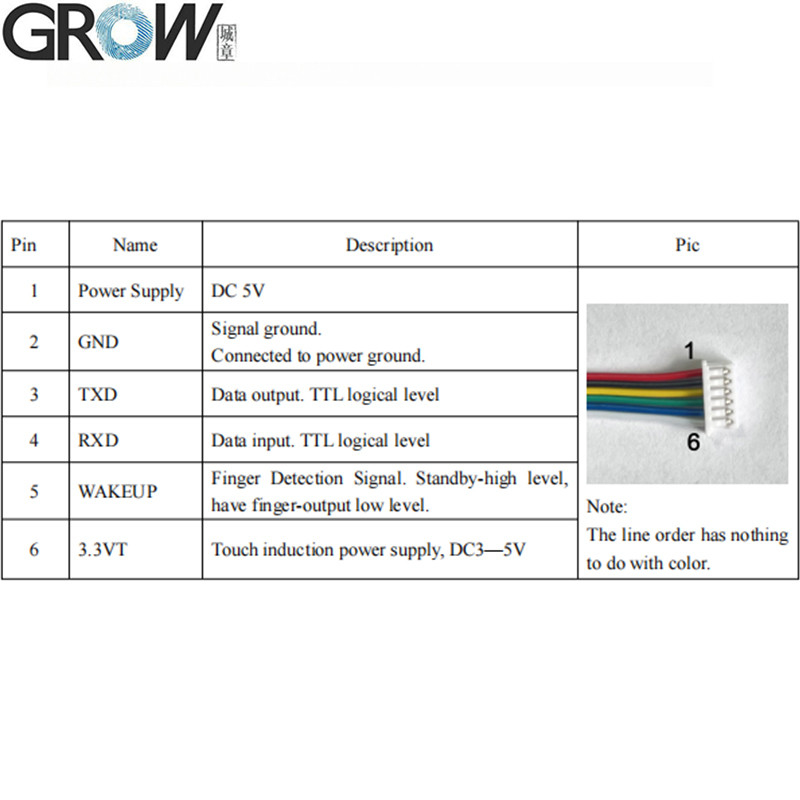

Bağlantı
|
MX1.25-6Pin
|
|
LED Kontrolü
|
Evet.
|
|
LED Rengi
|
RGB
|
|
Tarama Hızı
|
< 0,2 saniye
|
|
Doğrulama Hızı
|
< 0.3 saniye
|
|
Eşleşme Yöntemi
|
1:1" 1:N
|
|
FRR
|
% ≤ 1
|
|
FAR
|
≤ 0,001%
|
|
Çalışma ortamı
|
-20C --- 60C
|
|
Çalışma Nemliği
|
% 10-85
|
|
Anti-statik kapasite
|
15KV
|
|
Sıkıştırma direnci yoğunluğu
|
1 milyon kez
|
|
İletişim baud hızı (UART):
|
(9600 × N) bps, burada N = 1 ~ 12 ((varsayılan N = 6, yani 57600bps)
|
Not:
1R503-5V: IP65 Su geçirmez

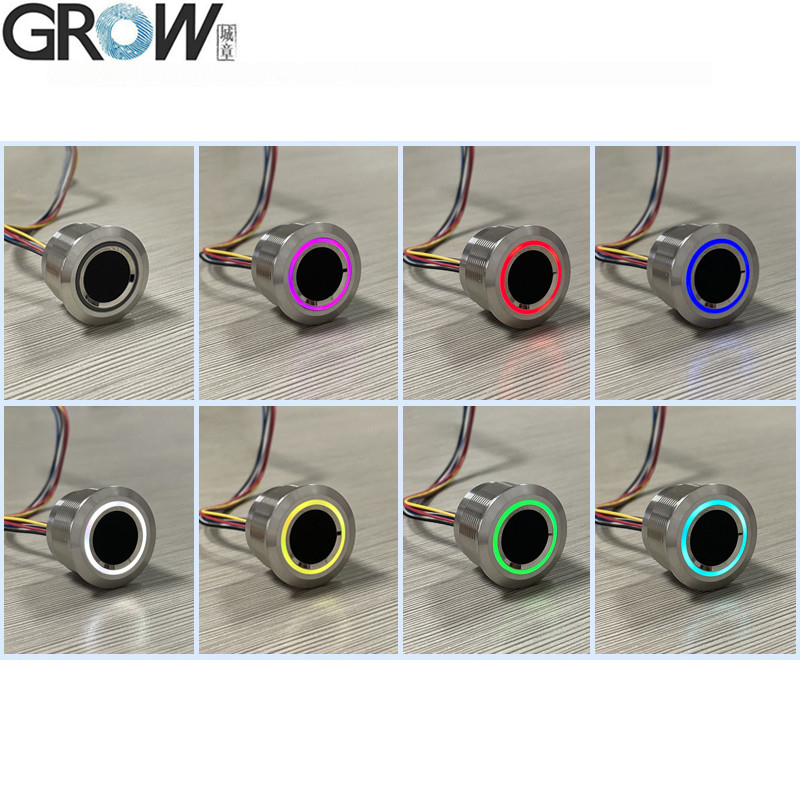

2. RGB LED Color, komuta ile kontrol edilebilen 7 renk vardır.
3R503-5V, GROW'un tüm kontrol panelleriyle uyumlu değil.
Dosyalar
·Arduino, Android,Net,Windows ve benzeri için Ücretsiz Referans SDK Dosyaları sağlamak.
·Kullanıcı kılavuzu sağlanmalı
R503-5V kullanım kılavuzunu bu web sitesinden indirebilirsiniz:
https://hzgrow.en.made-in-china.com
R503 YouTube'da test programı işleyişini gösteren video:https://youtu.be/eD2xtwCWOmQ
SDK dosyalarına ihtiyacınız olursa lütfen bizimle iletişime geçin.
FPC parmak izi modülü teknolojisi nedir?
Parmak izi modülü, parmak izi erişim kontrolü veya sabit sürücü, cep telefonu vb. gibi cihazlara monte edilen parmak izi kilidinin temel bileşenidir.parmak izi edinimi ve parmak izi tanıma modülünü tamamlamak için kullanılırParmak izi modülü, esas olarak parmak izi edinme modülü, parmak izi tanıma modülü ve genişletilmiş işlev modülü (kilit sürücü modülü gibi) içerir.FPC parmak izi modülü onun önemli bir bileşenidir..
FPC parmak izi modülü parmak izi tanıma yöntemine göre bölünebilir:
1Parmak izlerini tanımlamak için ışığın kırılması ve yansıması ilkesine dayanan optik parmak izi modülü;
2Kapasitans parmak izi modülü, kapasitansın değer değişimi ile parmak izi toplar.
3.RF parmak izi modülü (çizik parmak izi modülü), örüntüyü tespit etmek için iz RF sinyali kullanır.
FPC parmak izi modülünün prensibi:
1.optik parmak izi modülü, ışık kırılma ve yansıma ilkesinin kullanılması, prizmanın altından prizmaya ve prizma çekimi ile ışık,parmak izi yüzeyinde ışık vurdu parmak izi kırılma açısı ve yansıması düz olmayan çizgiler ışık aynı olmayacaktır, CMOS veya CCD optik cihazı ile, görüntü bilgisi, parmak izleri toplama tamamlandığında farklı parlaklık derecesinde toplanır.
2Yarım iletkenli parmak izi modülü, kapasitif veya endüktif olsun, prensip benzer, plaka üzerinde binlerce yarı iletkenli cihazın bir parçasında,diğer tarafın kapasitansının (indüktansa) bileşimine yerleştirilen parmak, parmak düzlemlerinin eşitsizliği nedeniyle, kapasitans/indüktansa değerinin oluşumu arasındaki gerçek mesafenin boyutu arasındaki plaka ile temas etmektedir..Kapasitans/induktans değeri farklı olacaktır ve ekipman bu ilkeye göre toplanan farklı değerleri özetleyecek ve parmak izi toplama tamamlanacaktır.
3Biolojik RF parmak izi tanımlama teknolojisini kullanan RF parmak izi modülü, RF sinyalinin izini yaymak için sensörün kendisinden geçer.dokunun iç tabakasını kontrol etmek için parmağın epidermisine nüfuz ederEn iyi parmak izi görüntüsünü elde etmek için güçlü sahte parmak izi karşıtı yeteneği, RF tanımlama prensibi sadece insan dermisine tepki verir,Bu da yapay parmak izi problemini temelden ortadan kaldırıyor..
