Açıklama
1. Entegre görüntü toplama ve algoritma çip birlikte, ALL-in-One
2. koşullara uyum sağlama esnekliği parmaklar, kuru parmaklar olsun, ıslak parmaklar, hafif doku parmak izleri parmaklar, ve eski parmaklar, hepsi yüksek tanıma oranı var
3Ana uygulama alanları: Çeşitli son ürünlere yerleştirilebilir, örneğin: erişim kontrolü, hazırlık, kasa

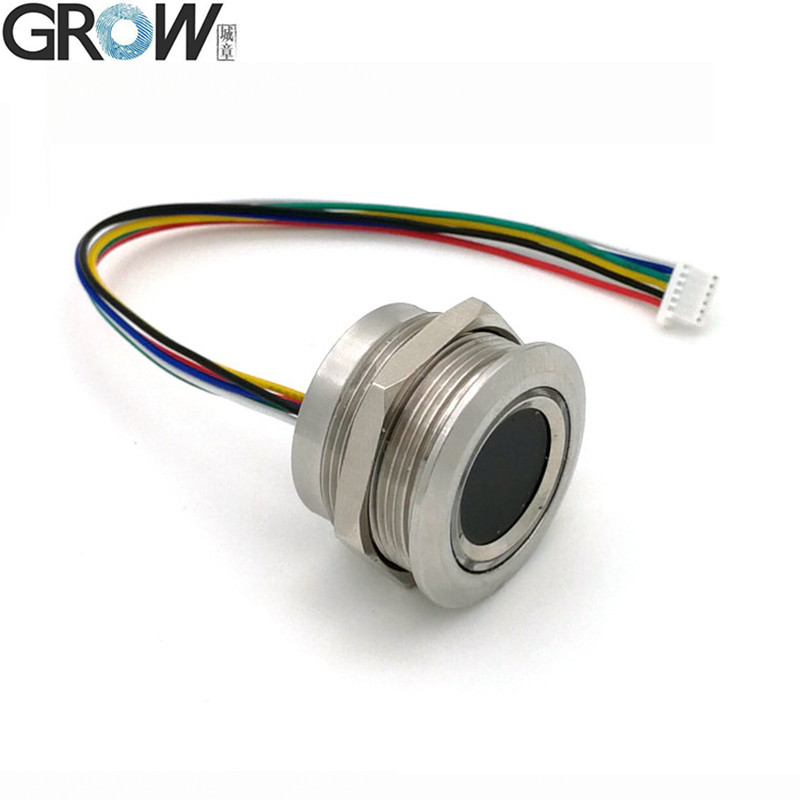

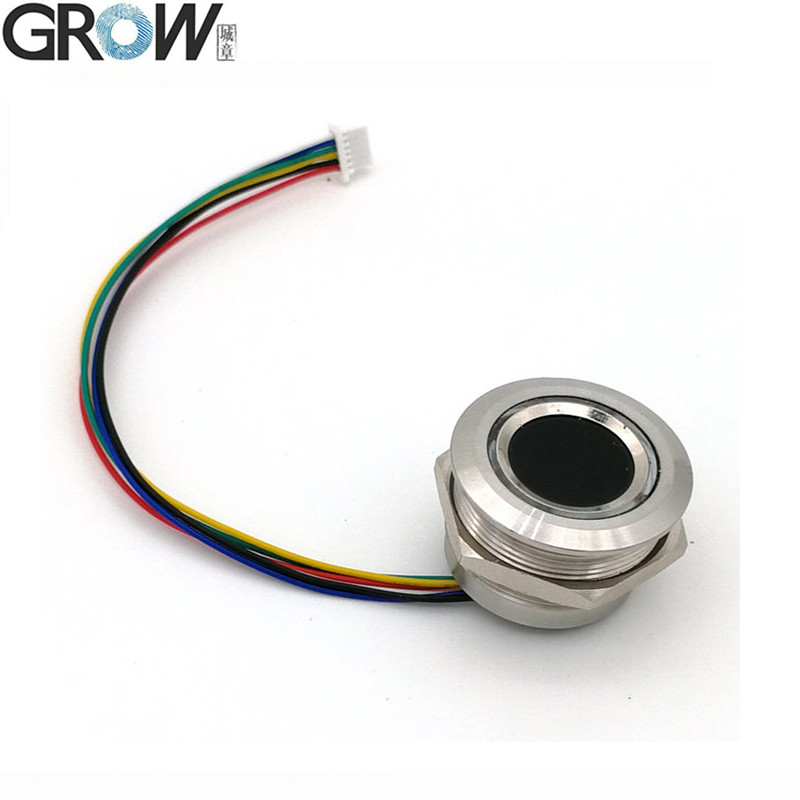

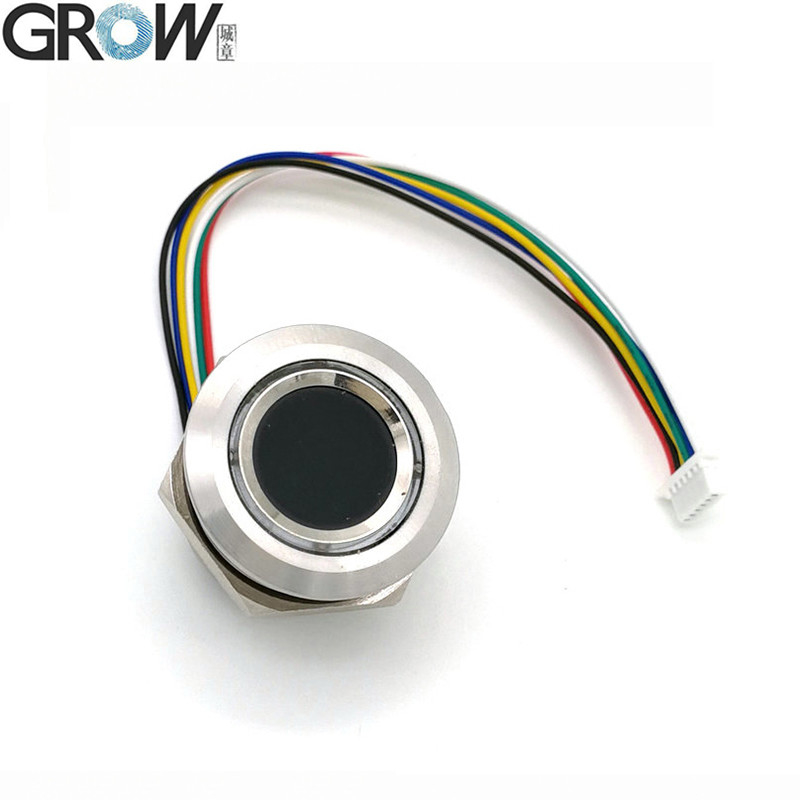

RGB halka gösterge ışığı ile R503 parmak izi modülü, LED komut ile kontrol edilebilir.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Güç kaynağı
|
DC 3.3V
|
DC 5V
|
DC 3.3V
|
UART:
DC 3.3V
USB: DC 5V
|
DC 3.3V
|
|
Algılama Dizisi
|
192*192 piksel
|
192*192 piksel
|
192*192 piksel
|
192*192 piksel
|
160*160 piksel
|
|
Parmak izi kapasitesi
|
200
|
200
|
200
|
1500
|
150
|
|
Boyut
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Bağlantı
|
SH 1.0mm 6pin
|
MX 1.25mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
R503 Özellikler
|
Model
|
R503
|
|
Türü
|
Kapasitif parmak izi modülü
|
|
Arayüz
|
UART ((TTL)
|
|
Karar
|
508 DPI
|
|
Voltaj
|
DC 3.3V
|
|
Parmak izi kapasitesi
|
200
|
|
Algılama dizisi
|
192*192 piksel
|
|
Çalışma akımı
|
20mA
|
|
Bekleme akımı
|
Tipik dokunma bekleme voltajı: 3.3V, ortalama akım: 2uA
|
|

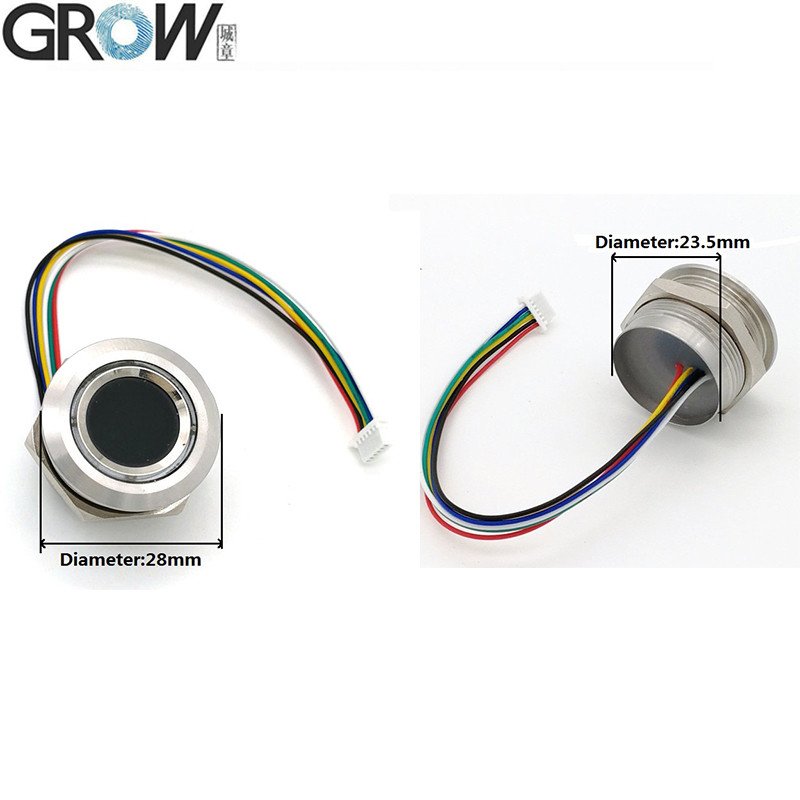

Parmak izi modülünün dış boyutu
|
Diametre 28 (mm)
|
|
Parmak izi modülünün iç boyutu
|
Diametre 25 (mm) (M25)
|
|
Parmak izi modülünün yüksekliği
|
19 (mm)
|
|
Etkili toplama alanı
|
Diametri 15,5 (mm)
|
|

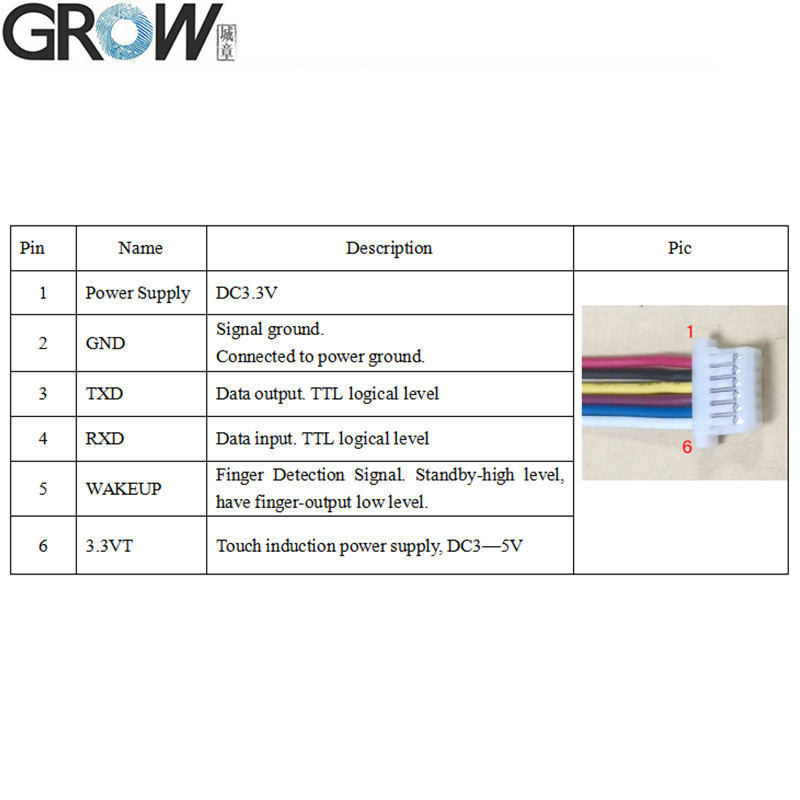

Bağlantı
|
SH1.0-6Pin
|
|

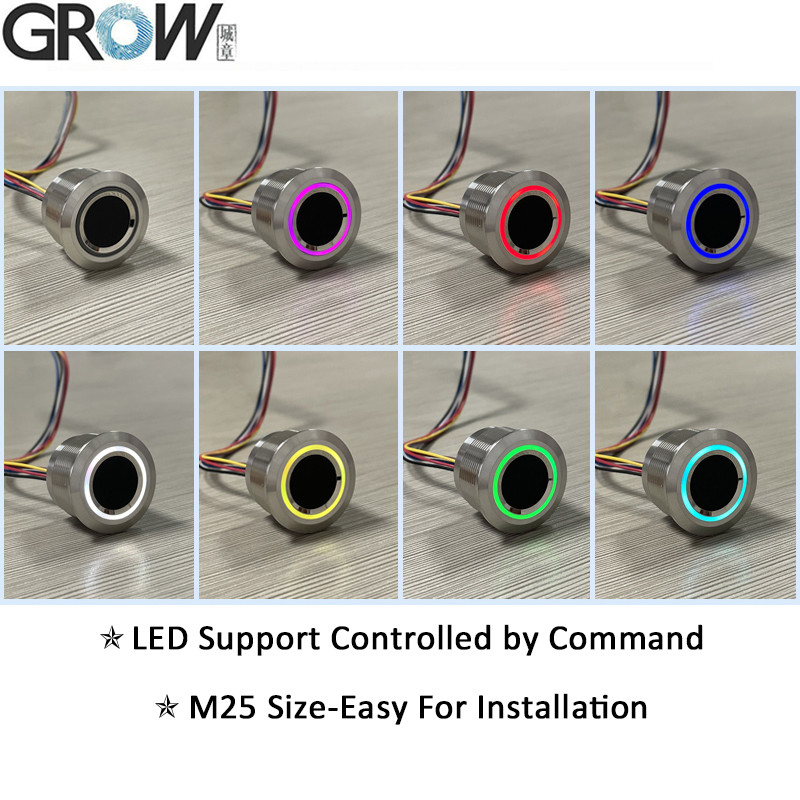

LED Kontrolü
|
Evet.
|
|
LED Rengi
|
RGB
|
|
Tarama Hızı
|
< 0,2 saniye
|
|
Doğrulama Hızı
|
< 0.3 saniye
|
|
Eşleşme Yöntemi
|
1:1" 1:N
|
|
FRR
|
% ≤ 1
|
|
FAR
|
≤ 0,001%
|
|
Çalışma ortamı
|
-20C --- 60C
|
|
Çalışma Nemliği
|
% 10-85
|
|
Anti-statik kapasite
|
15KV
|
|
Sıkıştırma direnci yoğunluğu
|
1 milyon kez
|
|
İletişim baud hızı (UART):
|
(9600 × N) bps, burada N = 1 ~ 12 ((varsayılan N = 6, yani 57600bps)
|
Dosyalar
·Arduino, Android,Net,Windows ve benzeri için Ücretsiz Referans SDK Dosyaları sağlamak.
·Kullanıcı kılavuzu sağlanmalı
R503 kullanım kılavuzunu bu web sitesinden indirebilirsiniz:
https://hzgrow.en.made-in-china.com
R503 YouTube'da test programı işleyişini gösteren video:https://youtu.be/eD2xtwCWOmQ
SDK dosyalarına ihtiyacınız olursa lütfen bizimle iletişime geçin.
Gelişmiş biyometrik:R503 parmak izi modülü gelişmiş kapasitif parmak izi tanımlama teknolojisini kullanıyor.Parmağın sırtları ve vadileri epidermis ile çip arasında farklı küçük kapasitanslar üretir., ve çip bu değişiklikleri parmak izi bilgileri elde etmek için ölçer, hızlı kilidini açmayı ve kullanıcı deneyimini geliştirmeyi sağlar.
Doğruluk:508 dpi'ye kadar bir görüntü çözünürlüğü ve 192*192 görüntü pikseline sahip olan R503 parmak izi modülü, parmak izlerinin ince özelliklerini yakalayabilir ve böylece tanımlama doğruluğunu sağlayabilir.Yanlış tanıma oranı son derece düşük ve neredeyse önemsiz., yetkisiz erişimi engeller.
Dayanıklılık ve Dayanıklılık:R503 parmak izi modülü, aşırı soğuk ve sıcak gibi aşırı hava koşulları da dahil olmak üzere nispeten sert ortamlarda normal bir şekilde çalışabilir.,ve göreceli nem aralığı %10 RH'dan %85 RH'ye (kondansiyon olmadan) kadar. Aynı zamanda R503 parmak izi modülünün kullanım ömrü bir milyondan fazla dokunuşa ulaşabilir,Farklı ortamlarda istikrar ve güvenilirlik sağlamakKullanıcılar performans bozulması veya hasar korkusu olmadan uzun süre kullanabilirler.
Çoklu Cihaz Bağlantısı:R503 parmak izi modülü, Arduino, Android, Windows, Linux vb. gibi birden fazla işletim sistemini destekler ve piyasadaki çoğu cihaza kolayca adapte olabilir.
Parmak izi veri koruması:R503 parmak izi modülü hassas bilgileri toplamak için tasarlandığı için güvenlik çok önemlidir.Beş düzey güvenlik düzeyi ayarlaması ve veri koruma teknolojisi parmak izi görüntülerinin çalınmasını veya yeniden yapılandırılmasını önleyebilir.
Düşük güç tüketimi:Düşük güç kaynağı, tüm devre genellikle kapatılır ve modülün algılama parmağı fonksiyonu tüm makineyi güçlendirmek için kullanılır.
