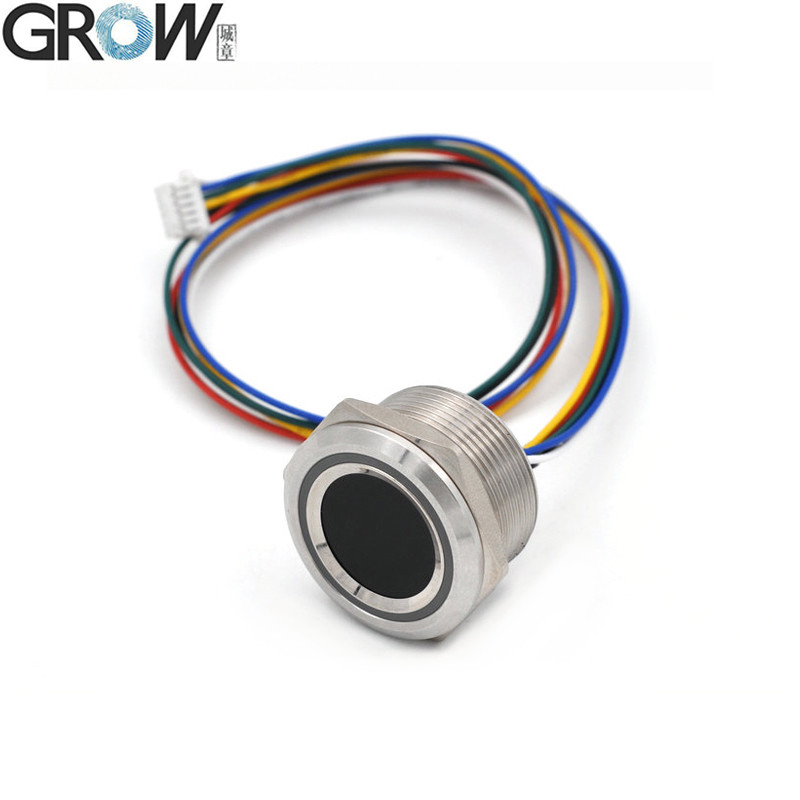

Açıklama
1. Entegre görüntü toplama ve algoritma çip birlikte, ALL-in-One
2. koşullara uyum sağlama esnekliği parmaklar, kuru parmaklar olsun, ıslak parmaklar, hafif doku parmak izleri parmaklar, ve eski parmaklar, hepsi yüksek tanıma oranı var
3Ana uygulama alanları: Çeşitli son ürünlere yerleştirilebilir, örneğin: erişim kontrolü, hazırlık, kasa
R503-M22, R503 ile aynı, sadece boyutu farklı.
R503-M22 ayrıca KS200,K202,K215,KL216,K219-A,K220,K236-A,KS220 kontrol panosu ile de çalışabilir.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Güç kaynağı
|
DC 3.3V
|
DC 5V
|
DC 3.3V
|
UART:DC 3.3V
USB: DC 5V
|
DC 3.3V
|
|
Algılama Dizisi
|
192*192 piksel
|
192*192 piksel
|
192*192 piksel
|
192*192 piksel
|
160*160 piksel
|
|
Parmak izi kapasitesi
|
200
|
200
|
200
|
1500
|
150
|
|
Boyut
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Bağlantı
|
SH 1.0mm 6pin
|
MX 1.25mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
R503-M22 Spesifikasyonlar
|
Model
|
R503-M22
|
|
Türü
|
Kapasitif parmak izi modülü
|
|
Arayüz
|
UART ((TTL)
|
|
Karar
|
508 DPI
|
|
Voltaj
|
DC 3.3V
|
|
Parmak izi kapasitesi
|
200
|
|
Algılama dizisi
|
192*192 piksel
|
|
Çalışma akımı
|
20mA
|
|
Bekleme akımı
|
Tipik dokunma bekleme voltajı: 3.3V, ortalama akım: 2uA
|
|

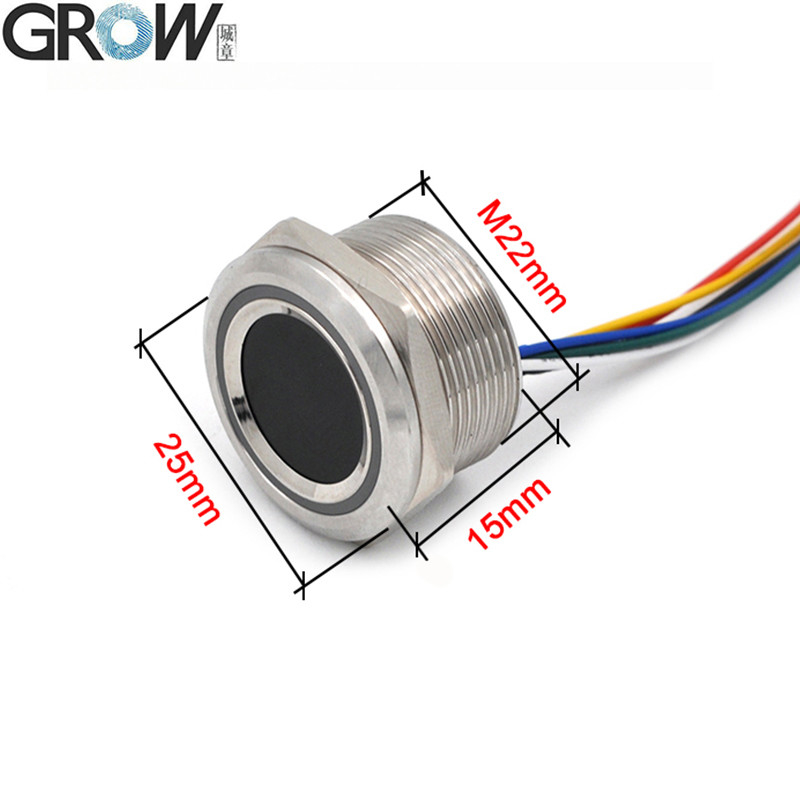

Parmak izi modülünün dış boyutu
|
Diametre 25 (mm)
|
|
Parmak izi modülünün iç boyutu
|
Diametre 22 (mm) ((M22)
|
|
Parmak izi modülünün yüksekliği
|
15 (mm)
|
|
Etkili toplama alanı
|
Diametri 15,5 (mm)
|
|

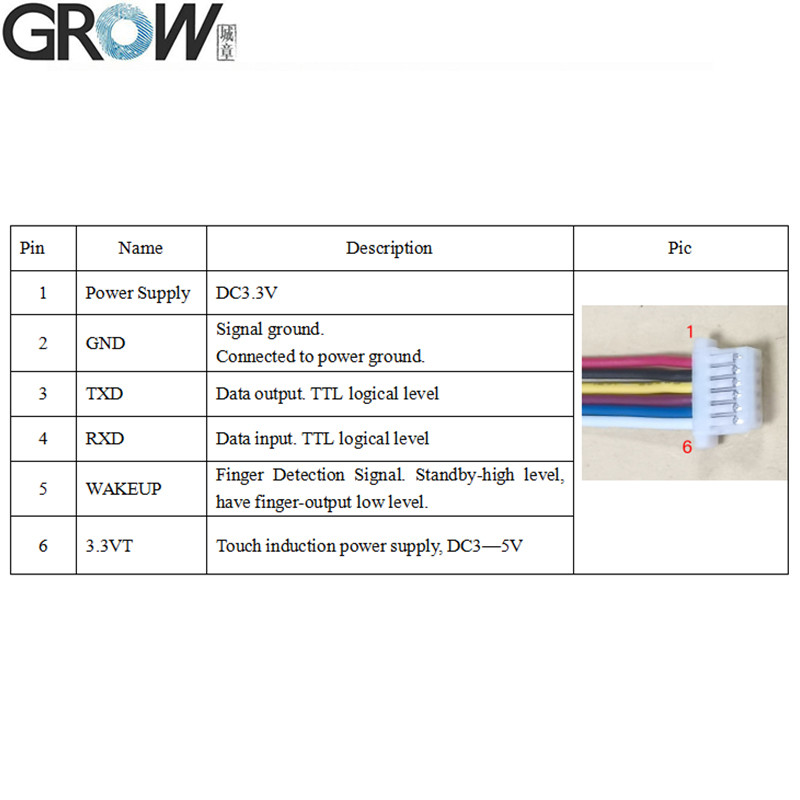

Bağlantı
|
SH1.0-6Pin
|
|
LED Kontrolü
|
Evet.
|
|
LED Rengi
|
RGB
|
|
Tarama Hızı
|
< 0,2 saniye
|
|
Doğrulama Hızı
|
< 0.3 saniye
|
|
Eşleşme Yöntemi
|
1:1" 1:N
|
|
FRR
|
% ≤ 1
|
|
FAR
|
≤ 0,001%
|
|
Çalışma ortamı
|
-20C --- 60C
|
|
Çalışma Nemliği
|
% 10-85
|
|
Anti-statik kapasite
|
15KV
|
|
Sıkıştırma direnci yoğunluğu
|
1 milyon kez
|
|
İletişim baud hızı (UART):
|
(9600 × N) bps, burada N = 1 ~ 12 ((varsayılan N = 6, yani 57600bps)
|
Dosyalar
·Arduino, Android,Net,Windows ve benzeri için Ücretsiz Referans SDK Dosyaları sağlamak.
·Kullanıcı kılavuzu sağlanmalı
R503 R503-M22 kullanım kılavuzunu bu web sitesinden indirebilirsiniz:
https://hzgrow.en.made-in-china.com
R503 YouTube'da test programı işleyişini gösteren video:https://youtu.be/eD2xtwCWOmQ
SDK dosyalarına ihtiyacınız olursa lütfen bizimle iletişime geçin.
Yüksek çözünürlük ve hızlı tanıma:R503-M22 parmak izi modülü, daha fazla parmak izi ayrıntısını yakalamak için 508 DPI'lik bir görüntü çözünürlüğü olan 192*192 piksellik bir sensör kullanır.hızlı ve verimli.
Büyük kapasiteli depolama:R503-M22, parmak izi erişim kontrol sistemi, parmak izi zaman hazırlık sistemi ve benzeri gibi çoğu uygulama senaryosunun ihtiyaçlarını karşılayabilen 200 parça depolama kapasitesine sahiptir.
Çoklu eşleşme ve arama yöntemleri:R503-M22 parmak izi modülü, hem karşılaştırma modunda (1: 1) hem de arama modunda (1: N) eşleşmeyi destekler ve çok çeşitli uygulama senaryolarında hızlı ve doğru parmak izi tanımlamayı sağlar.
Su geçirmezlik ve dayanıklılık:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosBu, modülün uzun süreli kullanımda yüksek dayanıklılığını ve istikrarını sağlar.

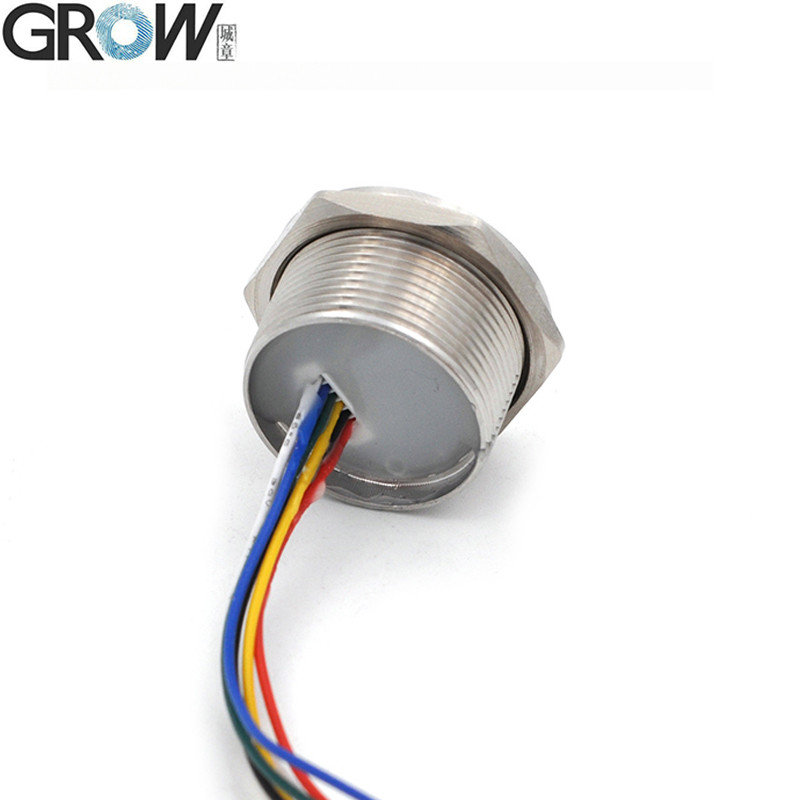

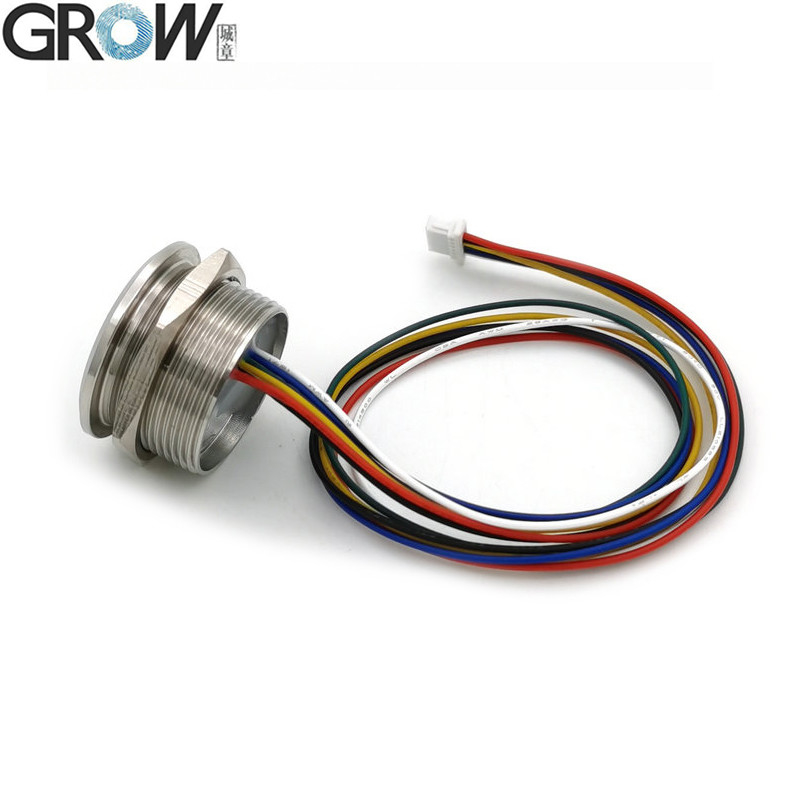

Kolay kurulum:R503-M22 parmak izi modülü, M22 çapında yuvarlak bir iplik tasarımı ve 20cm'lik bir tel uzunluğunda ılımlı bir arayüz tel mesafesini benimserek kullanıcıların kurulmasını ve bağlantısını kolaylaştırır.Ayrıca, kompakt boyutu, modülü çeşitli cihazlara yerleştirmeyi kolaylaştırır.
Esnek genişletme yeteneği:R503-M22 parmak izi modülü, RS232 (TTL mantık seviyesi, 3.3V) gibi çeşitli iletişim protokollerini ve arayüzlerini destekler.Kullanıcıların ikincil geliştirme ve genişlemeyi gerçekleştirmesi için uygun olanAyrıca, yerleşik algoritma çipi, modülü parmak izi verilerini işleme getirirken daha verimli ve istikrarlı hale getiriyor.

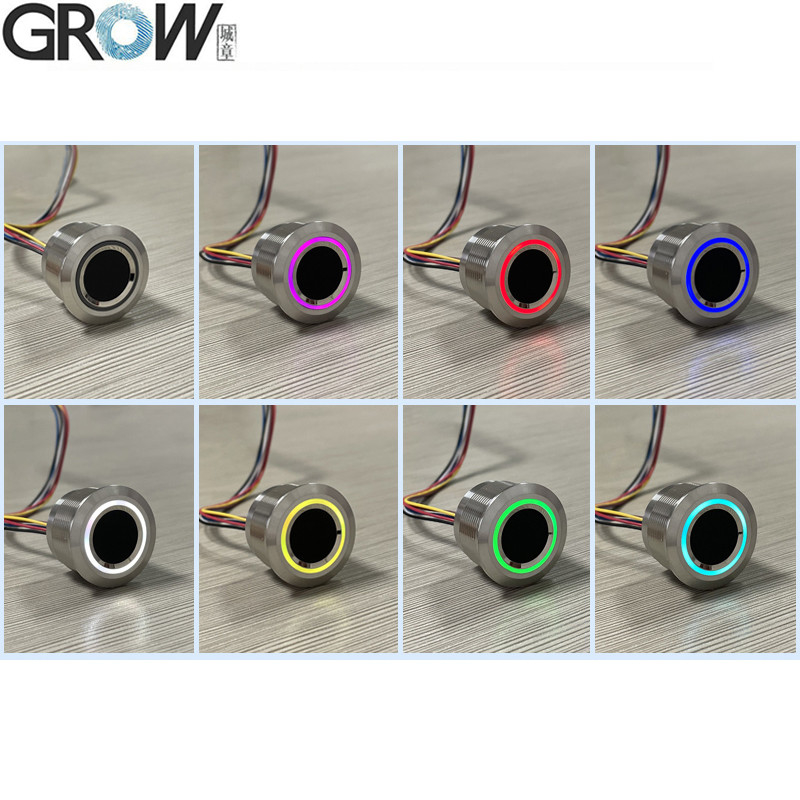

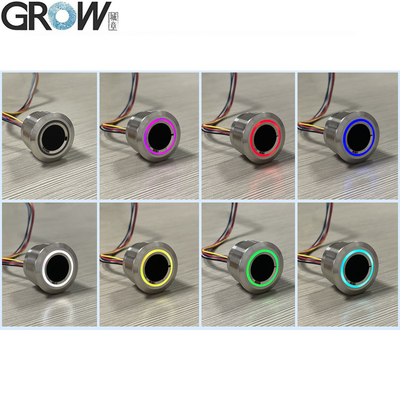

RGB LED:R503-M22 parmak izi modülü, komutlara göre farklı ışık halka renklerine ayarlanabilen renkli bir ışık halka ile donatılmıştır.Modülün kullanımını daha özlü ve net hale getirmek
Yüksek güvenlik seviyesi:R503-M22 parmak izi modülü, beş güvenlik düzeyi (düşükten yüksek: 1, 2, 3, 4, 5) ve son derece düşük Yanlış Giriş Hızı (FAR) ile gelişmiş parmak izi tanıma algoritmasını benimser.001%) ve Yanlış Reddetme oranı (FRR) (<1.0%), bu da modülün tanıma sürecinde doğruluğunu ve güvenliğini garanti eder.
Sabit güç kaynağı tasarımı:DC +3.3V tarafından beslenen modül, çeşitli ortamlarda istikrarlı bir performans sağlayan istikrarlı bir güç kaynağı tasarımına sahiptir.cihazın enerji tüketimini ve ısı üretimini azaltmaya yardımcı olan.
