GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli

GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
Temel bilgi
Menşe yeri: Çin
Sertifika: CE
Min sipariş miktarı: 1
Ambalaj bilgileri: karton
Teslim süresi: Yoğun Sezon Teslim Süresi: 15 iş günü içinde Düşük Sezon Teslim Süresi: 15 iş günü içinde
Ödeme koşulları: T/T,PayPal
Yetenek temini: 5000
En iyi fiyat Şimdi başvurun
Detay Bilgi
Model NO.: K202+R503 Ekran: resim olarak
İletişim arayüzü: RS232 Parmak izi kapasitesi: 120
Güç kaynağı: DC 12V Kontrol Panosu için Bekleme Akımı: 15ua
K202 Beden: 64,4*25,4 mm Çıkış: Röle(Maksimum Akım:10A)
R503 Boyutu: Çap 28 (mm) Taşıma Paketi: standart ihracat karton paketi
Spesifikasyon: Güç kaynağı: DC 12V Ticari marka: BÜYÜMEK
Kaynağı: Çin HS kodu: 8471609000
Yetenek temini: 5000 Ses Hizmeti: Ses Hizmeti Olmadan
Saat: Saatsiz Renk: resim olarak
Örnekler: 21,3 ABD Doları/Adet 1 Adet (Min.Sipariş) | Özelleştirme: Kullanılabilir Kişiselleştirilmiş İstek
Nakliye maliyeti: Nakliye maliyeti ve tahmini teslimat süresi hakkında. Ödeme yöntemi: İlk Ödeme Tam Ödeme
para birimi: ABD$ İade ve geri ödemeler: Ürünleri teslim aldıktan sonra 30 güne kadar iade talebinde bulunabilirsiniz.

Ürün Açıklaması

GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli 0

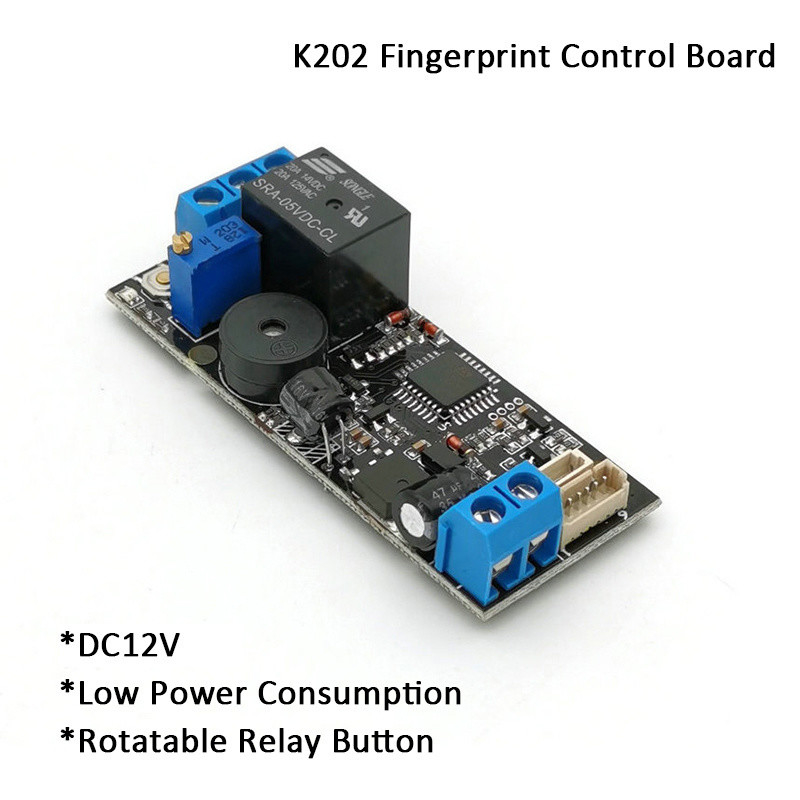

K202 Teknik parametreler

· Güç kaynağı:DC12V
Çıkış: Relay ((Max. akım:10A)
·Durma akımı: 15uA
·Parmak izi kapasitesi: 120 adet

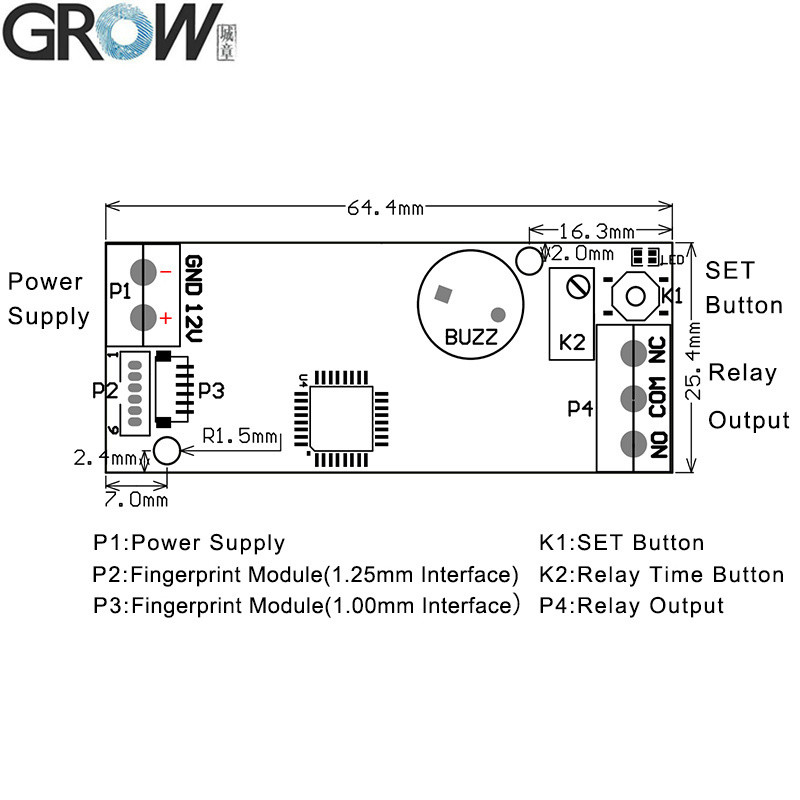

·Bölüm: 64.4*25.4mm


K202 tasarlanmıştır.içindüşük güç tüketimi, güç kaynağı DC12V, röle süresini düğmeyi döndürerek ayarlayabilirsiniz, röle süresi: 0.5-13 saniye.
Parmak izi kaydetmek çok kolaydır, sadece parmak izi kaydetmek için SET düğmesine basmanız ve fabrika varsayılanına geri dönmek için SET düğmesine uzun süre basmanız gerekir.


K202 Uygulama talimatı

1. SET Button-Register Yöneticisi Parmak izi:SET düğmesine kısa bir süre basın,mavi gösterge ışığı hızlı yanıp sönen ve sistem kayıt halinde,Aynı yönetici parmağını parmak izi toplama alanına parmak izi kayıt başarılı olduğu anlamına gelen müziği dinleyene kadar birden fazla kez koyun.. Sistem kayıt durumunda olduğunda parmak izi sürekli olarak kaydedilebilir; parmak izi daha fazla eklemek gerekmezse, birkaç saniye bekleyin.

2. Kullanıcı parmak izi kayıt:Mavi gösterge ışığı hızlıca yanıp sönene kadar yöneticinin parmak izi tuşuna basın ve müziği dinleyin. Yani kullanıcı parmak izi ekleyebilirsiniz.Aynı kullanıcı parmağını parmak izi toplama alanına parmak izi kayıt başarılı anlamına gelir müzik dinlenene kadar birkaç kez koymak.Parmak izi sistem kayıt durumundayken sürekli olarak kaydedilebilir; parmak izi eklemeye gerek yoksa, birkaç saniye bekleyin.

3. Kullanıcı Parmak izi sil:Kullanıcının parmak izleri silininceye kadar, yöneticinin parmak izine 12 saniye basın.

4Fabrika varsayımına geri dön:Başlatma işleminin başarılı olduğu anlamına gelir.

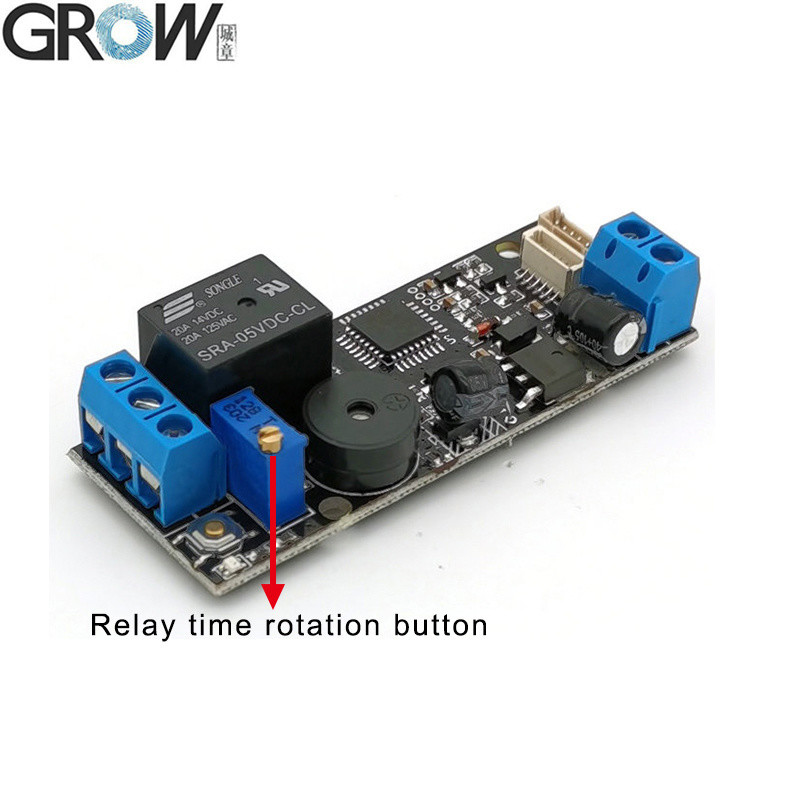

5İletişim Zamanı ayarlayın:Relay'in kapanma süresini 0.5'den 30 saniyeye ayarlamak için K2'yi döndürün. Relay temas çıkışı, anahtar sinyali, gerilim çıkışı yok.

6Kullanım:Parmağa basarsanız, parmak izi geçtikten sonra röle kapanır ve kapanma süresi K2 tarafından belirlenir.

Not:
1. Tüm gösterge lambaları bekleme durumunda kapalı ve lambalar çalışma durumunda açık;
2Herhangi bir parmak izi fabrika durumunda kullanılabilir, ancak parmak izi kaydedildikten sonra işlev geçersiz olacaktır.

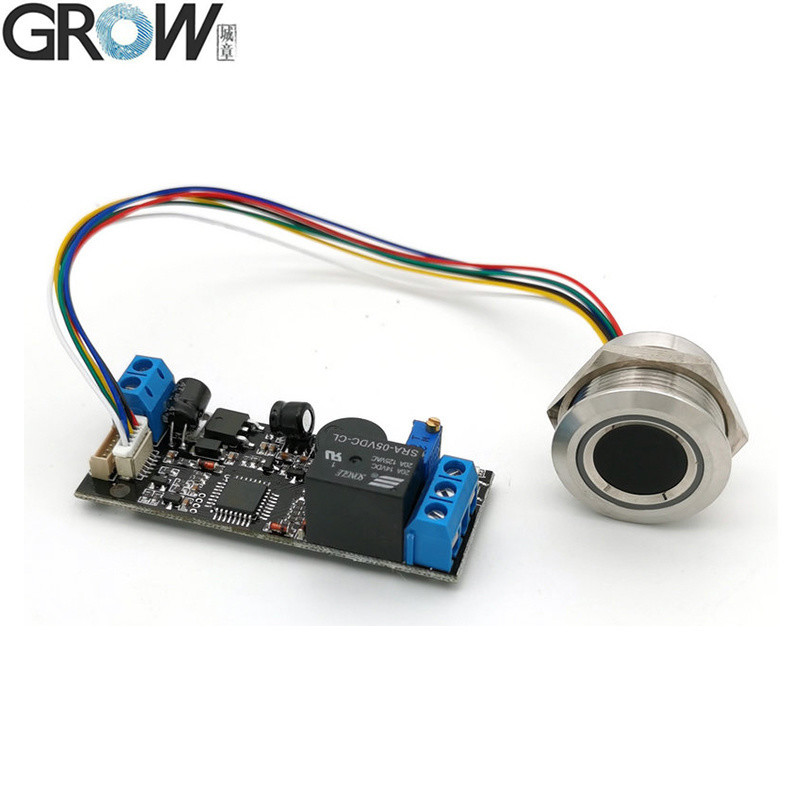

K202, R502-A,R502-AW,R502-F,R503,R503-M22 parmak izi modülü ile birlikte kullanılabilir.



R503 Spesifikasyon

Model R503
Türü Kapasitif parmak izi modülü
Arayüz UART ((TTL)
Karar 508 DPI
Voltaj DC 3.3V
Parmak izi kapasitesi 200
Algılama dizisi 192*192 piksel
Çalışma akımı 20mA
Bekleme akımı Tipik dokunma bekleme voltajı: 3.3V, ortalama akım: 2uA

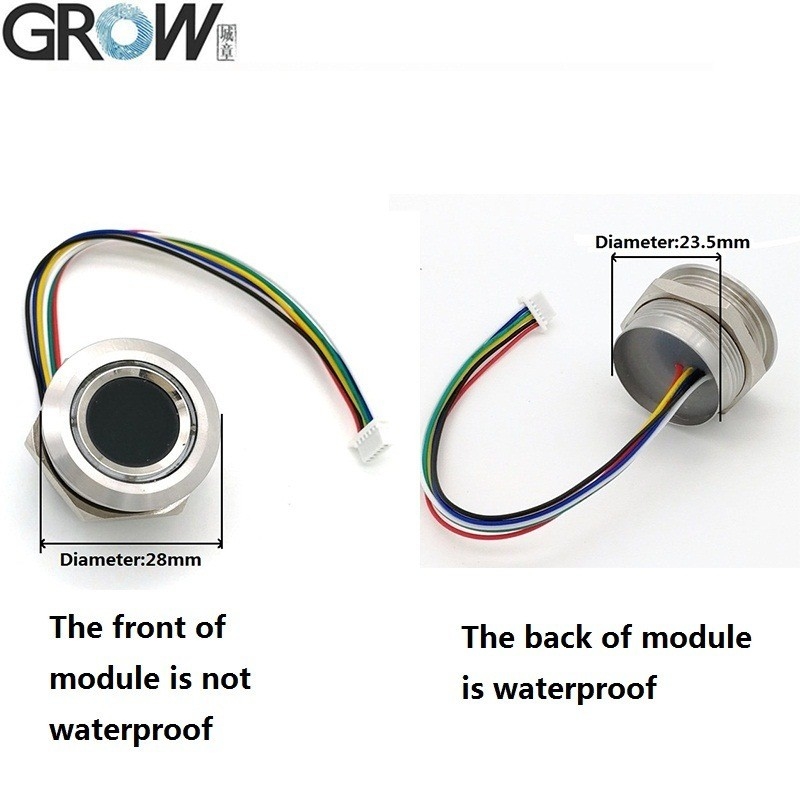

Parmak izi modülünün dış boyutu Diametre 28 (mm)
Parmak izi modülünün iç boyutu Diametri 23,5 (mm)
Parmak izi modülünün yüksekliği 19 (mm)
Etkili toplama alanı Diametri 15,5 (mm)
Bağlantı SH1.0-6Pin
LED Kontrolü Evet.

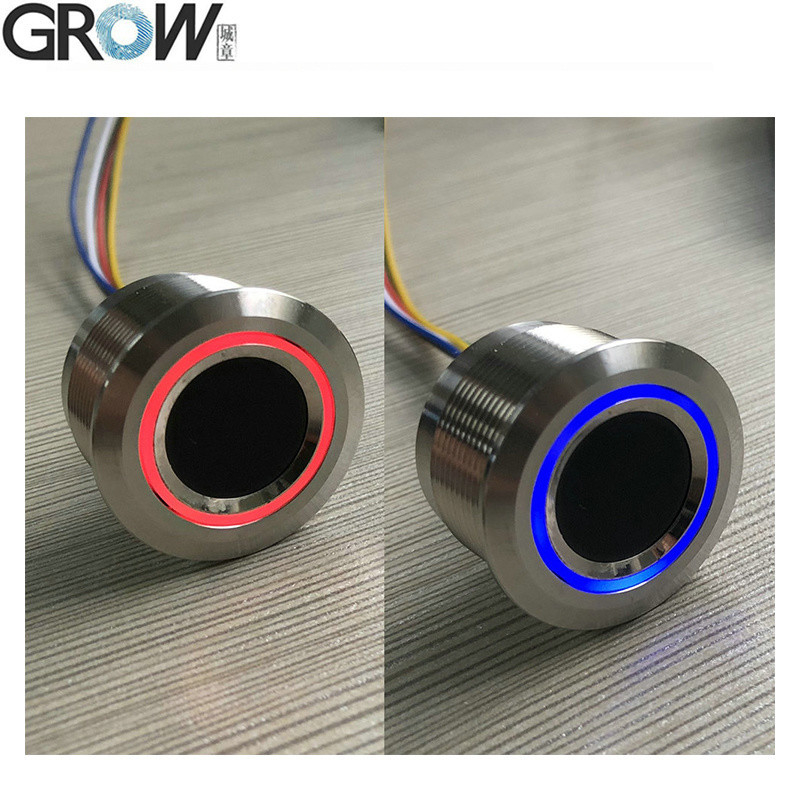

LED Rengi Mavi ve Kırmızı
Tarama Hızı < 0,2 saniye
Doğrulama Hızı < 0.3 saniye
Eşleşme Yöntemi 1:1" 1:N
FRR % ≤ 1
FAR ≤ 0,001%
Çalışma ortamı -20C --- 60C
Çalışma Nemliği % 10-85
Anti-statik kapasite 15KV
Sıkıştırma direnci yoğunluğu 1 milyon kez
İletişim baud hızı (UART): (9600 × N) bps, burada N = 1 ~ 12 ((varsayılan N = 6, yani 57600bps)



Ürün Dosyaları

·Arduino, Android,Net,Windows ve benzeri için Ücretsiz Referans SDK Dosyaları sağlamak.
·Kullanıcı kılavuzu sağlanmalı

R503 kullanım kılavuzunu bu web sitesinden indirebilirsiniz:
https://hzgrow.en.made-in-china.com

K202 kullanım kılavuzunu bu web sitesinden indirebilirsiniz:
https://hzgrow.en.made-in-china.com

SDK dosyalarına ihtiyacınız olursa lütfen bizimle iletişime geçin.


GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli 1
GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli 2

GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli 3
GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli 4
GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli 5
GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli 6
GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli 7

GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli 8GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli 9GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli 10
GROW K202+R503 DC12V Düşük Güç Tüketimi Halkası İzleyici Işık Kapasitatif Parmak izi Erişim Kontrol Paneli 11
