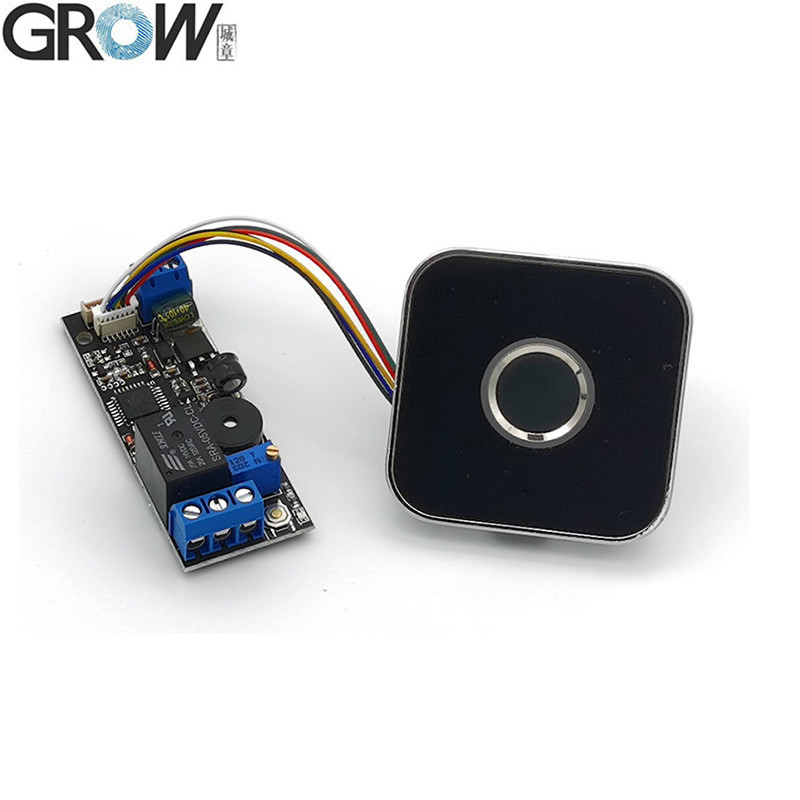

K202 Teknik parametreler
·P1: Güç kaynağı:
DC12VÇıkış: Relay ((Max. akım:10A)
·Durma akımı: 15uA
·Parmak izi kapasitesi: 120 adet
·Bölüm: 64.4*25.4mm
·P2: MX 1.0mm alan 6 Pin Parmak izi modülü ((R502,R502-A,R502-AW,R503 bağlayabilir)
·P3: MX 1.25mm alan 6 Pin Parmak izi modülü ((R300,R301T,R303,R303T,R305,R306,R307,R501) bağlayabilir
K202, düşük güç tüketimi için tasarlanmıştır, güç kaynağı DC12V'dir, röle süresini düğmeyi döndürerek ayarlayabilirsiniz, röle süresi: 0.5-13 saniye.
Parmak izi kaydetmek çok kolaydır, sadece parmak izi kaydetmek için SET düğmesine basmanız ve fabrika varsayılanına geri dönmek için SET düğmesine uzun süre basmanız gerekir.
K202 Uygulama talimatı
1.SET Button:SET düğmesine kısa bir süre basın,mavi gösterge ışığı hızlı bir şekilde yanıp söner ve sistem kayıt durumunda, parmağınızı parmak izi toplama alanına koyun, müzik dinlerken parmak izi kaydı başarıyla.Parmak izi sistem kayıt halindeyken sürekli olarak kaydedilebilirEğer parmak izi eklemeye gerek kalmadıysa, birkaç saniye bekleyin.
2- Fabrika ayarlarına geri dön:Başlatma işleminin başarılı olduğu anlamına gelen "Di" uzun bip ve müzik duyuncaya kadar SET düğmesine basın.
3-Rele zamanı ayarlayın:Relay'in kapanma süresini 0.5'den 13 saniyeye ayarlamak için K2'yi döndürün.
4. Kullanım:Parmağa basarsanız, parmak izi geçtikten sonra röle kapanır ve kapanma süresi K2 tarafından belirlenir.
Not:1. Tüm gösterge lambaları bekleme durumunda kapalı ve lambalar çalışma durumunda açık;
2Herhangi bir parmak izi fabrika durumunda kullanılabilir, ancak parmak izi kaydedildikten sonra işlev geçersiz olacaktır.
K202, R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R502-AW,R503 parmak izi modülü ile birlikte kullanılabilir.

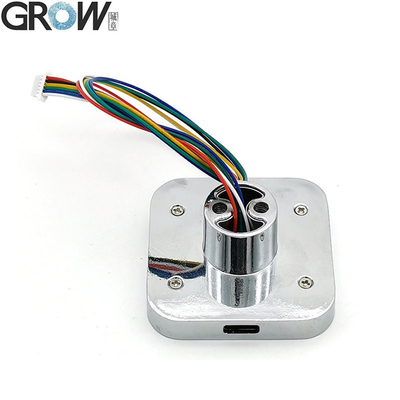

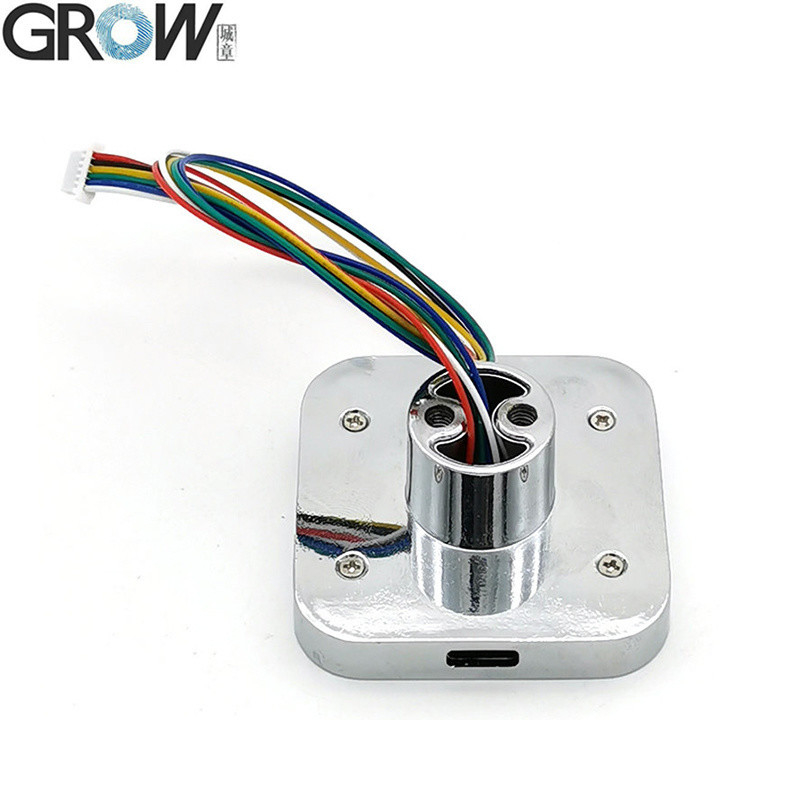

R502-AW Spesifikasyonu
| Model |
R502-AW |
| Türü |
Kapasitif parmak izi modülü |
| Arayüz |
UART ((TTL) |
| Karar |
508 DPI |
| Voltaj |
DC 3.3V |
| Parmak izi kapasitesi |
200 |
| Algılama dizisi |
192*192 piksel |
| Çalışma akımı |
20mA |
| Bekleme akımı |
Tipik dokunma bekleme voltajı: 3.3V, ortalama akım: 2uA |

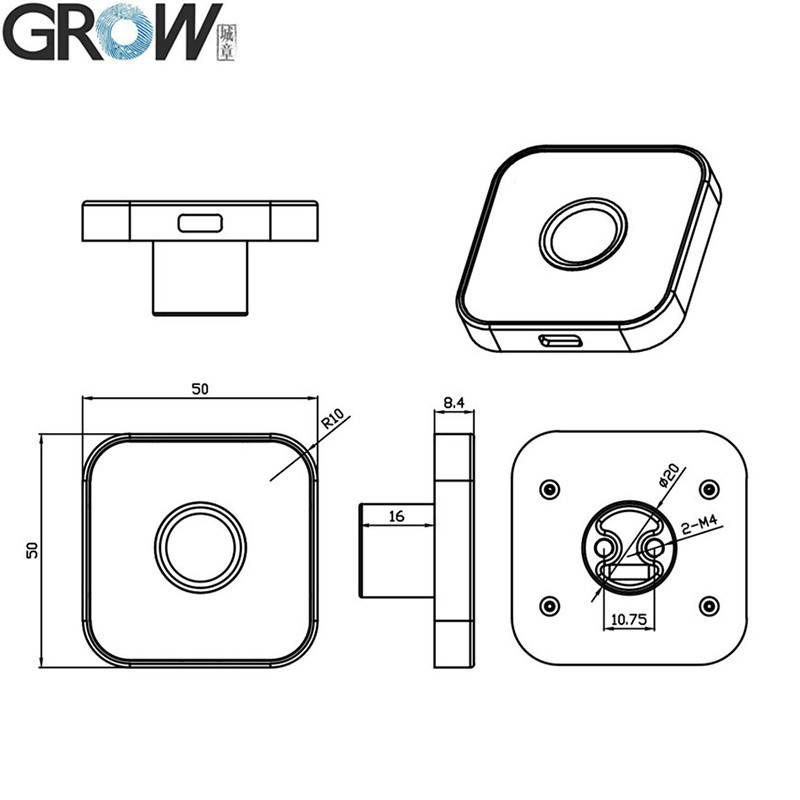

| Parmak izi modülünün dış boyutu |
50*50*8.4 (mm) |
| Etkili toplama alanı |
Diametri 15,5 (mm) |
| Kaplama malzemesi |
Çinko alaşımı |
| Kontrol panosunu bağla |
K200-3.3/K202/K215-V1.2/K216 |
| Bağlantı |
MX1.0-6Pin |

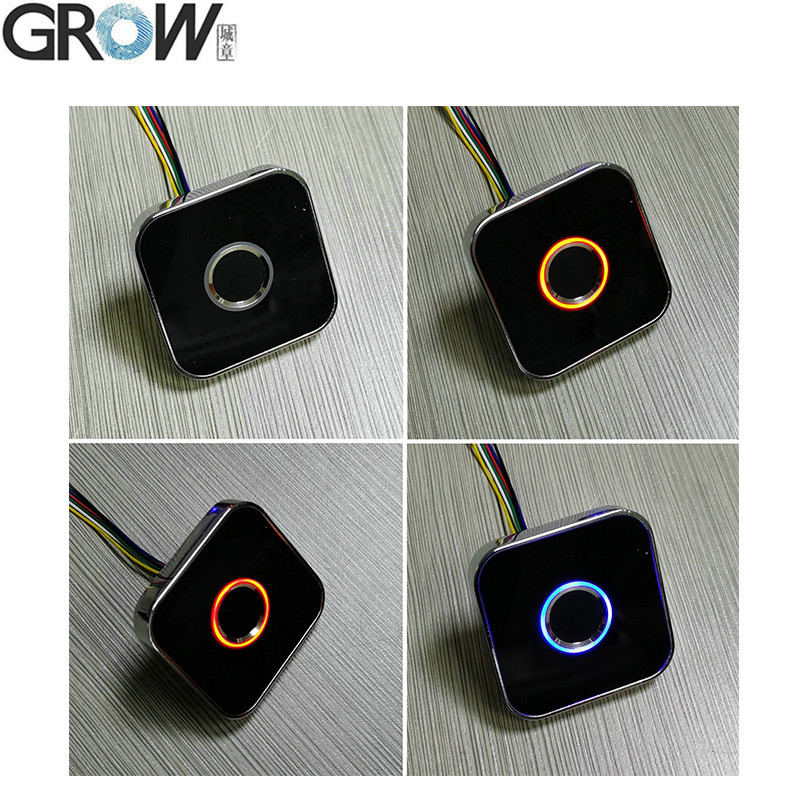

| LED Kontrolü |
Evet. |
| LED Rengi |
Mor, Mavi ve Kırmızı |
| Tarama Hızı |
< 0,2 saniye |
| Doğrulama Hızı |
< 0.3 saniye |
| Eşleşme Yöntemi |
1:1" 1:N |
| FRR |
% ≤ 1 |
| FAR |
≤ 0,001% |
| Çalışma ortamı |
-20C --- 60C |
| Çalışma Nemliği |
% 10-85 |
| Anti-statik kapasite |
15KV |
| Sıkıştırma direnci yoğunluğu |
1 milyon kez |
| İletişim baud hızı (UART): |
(9600 × N) bps, burada N = 1 ~ 12 ((varsayılan N = 6, yani 57600bps) |
Ürün Dosyaları
·Arduino, Android,Net,Windows ve benzeri için Ücretsiz Referans SDK Dosyaları sağlamak.
·Kullanıcı kılavuzu sağlanmalı
R502-AW kullanım kılavuzunu bu web sitesinden indirebilirsiniz:
https://hzgrow.en.made-in-china.com
K202 kullanım kılavuzunu bu web sitesinden indirebilirsiniz:
https://hzgrow.en.made-in-china.com
SDK dosyalarına ihtiyacınız olursa lütfen bizimle iletişime geçin.
