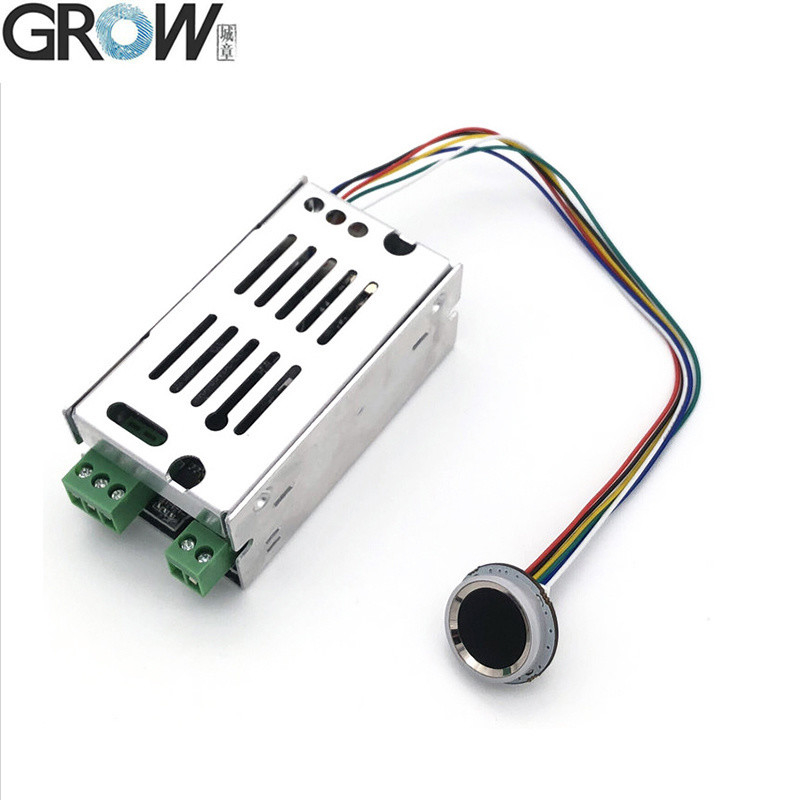

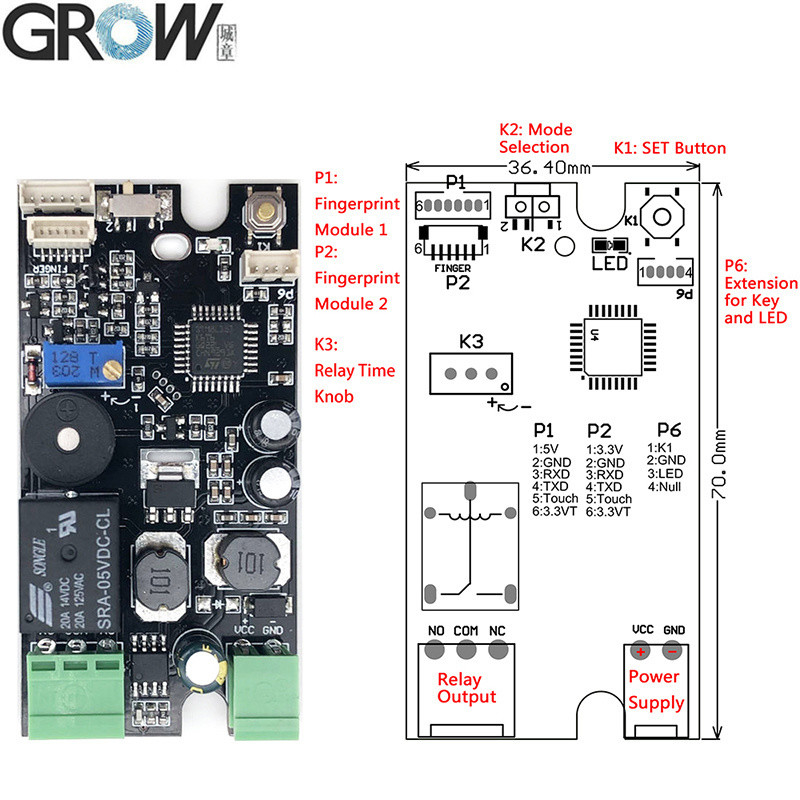

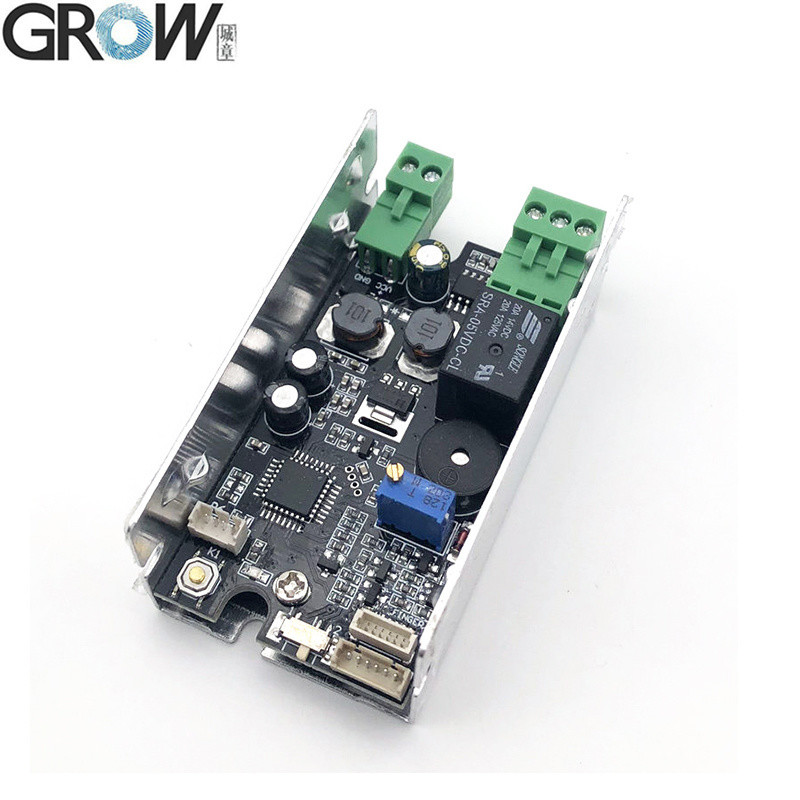

K215-V1.3 Teknik parametreler
· Güç kaynağı: DC10-30V,
·Kontrol panosu için bekleme akımı: 40mA
·Parmak izi kapasitesi: 200
·Bölüm: 36.4*70mm
·Rele fonksiyonu: Normalde Açık veya 1-20 saniye
·LED uyku modunda kapalı olabilir: SET düğmesine uzun süre basın (yaklaşık 10 saniye), LED uyku modunda kapalı olacaktır.
K215-V1.3 Uygulama talimatı
1. SET düğmesine kısa bir süre basın,sistem kayıt durumunda ve mavi gösterge ışığı hızlı yanıp söner, toplama alanına parmağınızı yerleştirin, müzik dinlerken parmak izi kayıt başarılı;Parmak izi sistem kayıt halindeyken sürekli olarak kaydedilebilirEğer parmak izi eklemeye gerek kalmadıysa, birkaç saniye bekleyin.
2. Fabrika varsayılanına döndüğünde, "Di" ve müzik duyuncaya kadar SET düğmesine basın, başlatma işleminin başarılı olduğu anlamına gelir.
3Mod Seçimi Kullanımı: 2 seçildiğinde, rölenin çalışma süresi1s-20sParmak izi geçtikten sonra, düğmeyle ayarlanabilir. 1 seçildiğinde, parmak izi geçtikten sonra röle çalıştırıldı ve parmak izi tekrar geçtiğinde röle serbest bırakıldı, röle çalıştırıldı ve dairesel olarak serbest bırakıldı.Güç kapandığında röle serbest bırakılır.
Not:
Fabrika durumunda, herhangi bir parmak izi geçebilir, parmak izi kaydedildikten sonra, bu işlev geçersizdir.
Uyku modunu ayarlayın, uzun süre (yaklaşık 10 saniye) SET düğmesine basın ve "DiDiDi" sesini ve müziği duyana kadar parmağınızı serbest bırakmayın, başlangıç işleminin başarılı olduğu anlamına gelir.
K215-V1.3, otomobil kontrolü, erişim kontrolü ve diğer durumlarda kullanılabilen geniş bir kullanım yelpazesi vardır.
K215-V1.3, R300, R301T, R302, R303T, R307, R501, R502, R502-A, R502-AW, R503 parmak izi modülleri ile bağlanabilir.

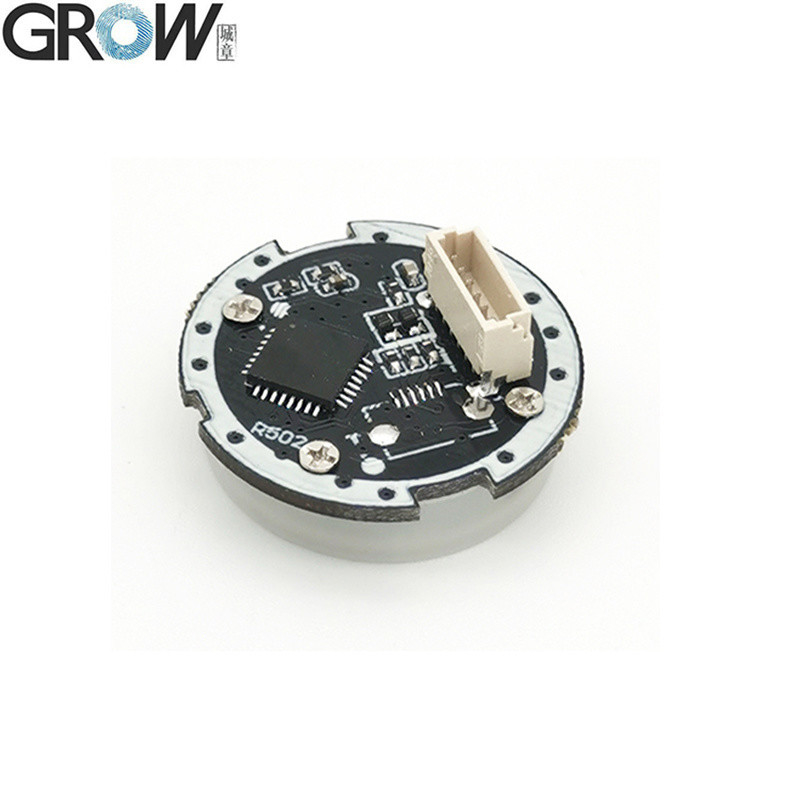

R502-A Özellikleri
| Model |
R502-A |
| Türü |
Kapasitif parmak izi modülü |
| Arayüz |
UART ((TTL) |
| Karar |
508 DPI |
| Voltaj |
DC 3.3V |
| Parmak izi kapasitesi |
200 |
| Algılama dizisi |
192*192 piksel |
| Çalışma akımı |
20mA |
| Bekleme akımı |
Tipik dokunma bekleme voltajı: 3.3V, ortalama akım: 2uA |

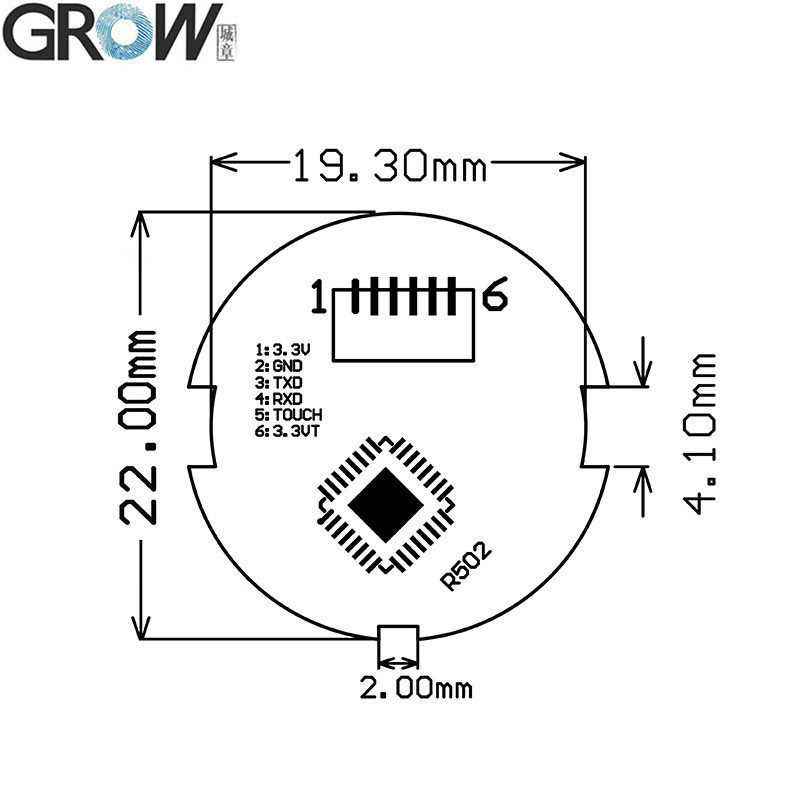

| Parmak izi modülünün dış boyutu |
Diametre 22 (mm) |
| Parmak izi modülünün iç boyutu |
Diametre 19,5 (mm) |
| Parmak izi modülünün yüksekliği |
5 (mm) |
| Etkili toplama alanı |
Diametri 15,5 (mm) |
| Bağlantı |
MX1.0-6Pin |
| LED Kontrolü |
Evet. |

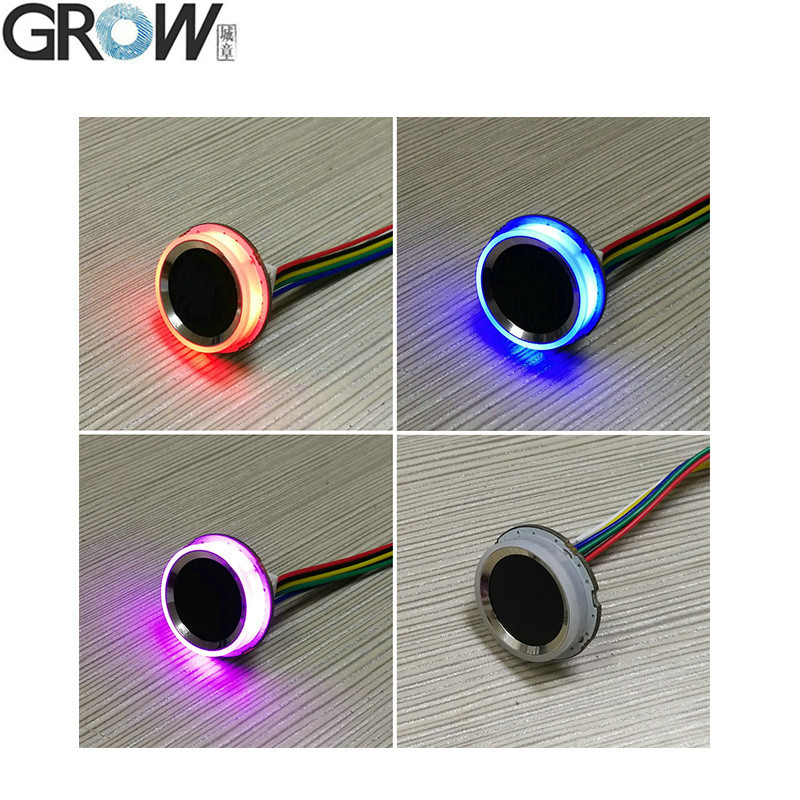

| LED Rengi |
Mor, Mavi ve Kırmızı |
| Tarama Hızı |
< 0,2 saniye |
| Doğrulama Hızı |
< 0.3 saniye |
| Eşleşme Yöntemi |
1:1" 1:N |
| FRR |
% ≤ 1 |
| FAR |
≤ 0,001% |
| Çalışma ortamı |
-20C --- 60C |
| Çalışma Nemliği |
% 10-85 |
| Anti-statik kapasite |
15KV |
| Sıkıştırma direnci yoğunluğu |
1 milyon kez |
| İletişim baud hızı (UART): |
(9600 × N) bps, burada N = 1 ~ 12 ((varsayılan N = 6, yani 57600bps) |
Dosyalar
·Arduino, Android,Net,Windows ve benzeri için Ücretsiz Referans SDK Dosyaları sağlamak.
·Kullanıcı kılavuzu sağlanmalı
K215-V1.2 Youtube'daki test videosu: https://youtu.be/bRQP0JuzqYo
