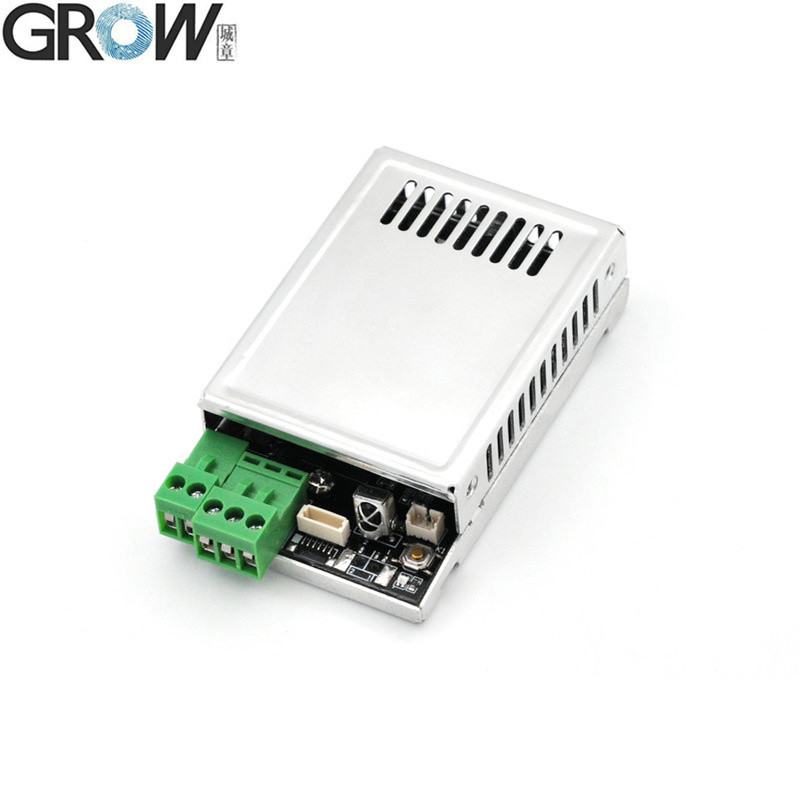

Teknik Parametreler
DC10-30V, Röle Çıkışı, Jog Modu(0.5s-99s)/Kontak Modu/Kendinden Kilitleme Modu.
SET butonu veya uzaktan kumanda ile yönetilir (farklı üç veritabanına parmak izi ekleme/silme, röle süresini değiştirme vb.)
·Çıkış:Röle(Maks. akım: 10A)
·Parmak izi kapasitesi:200 adet
·Röle Fonksiyonu:Jog Modu(0.5s-99s)/Kontak Modu/Kendinden Kilitleme Modu
Kullanım Talimatı
1. SET Butonu:
1.1 SET butonuna kısa basın, sistem kayıt durumunda ve gösterge ışığı hızlı yanıp söner, her parmak izi için birden fazla kez basın, müzik duyulduğunda parmak izi kaydı başarılı olur.
Sistem kayıt durumundayken parmak izi sürekli olarak kaydedilebilir; daha fazla parmak izi eklemeye gerek yoksa, birkaç saniye bekleyin. (Varsayılan olarak, parmak izi veritabanı 1'e kaydedilir, mevcut veritabanı dolduğunda otomatik olarak bir sonraki veritabanına kaydedilir.)
1.2 Fabrika varsayılanına döndüğünde, "Di" uzun bip sesi ve
müzik duyana kadar SET butonuna basın, bu, başlatma işleminin başarılı olduğu anlamına gelir

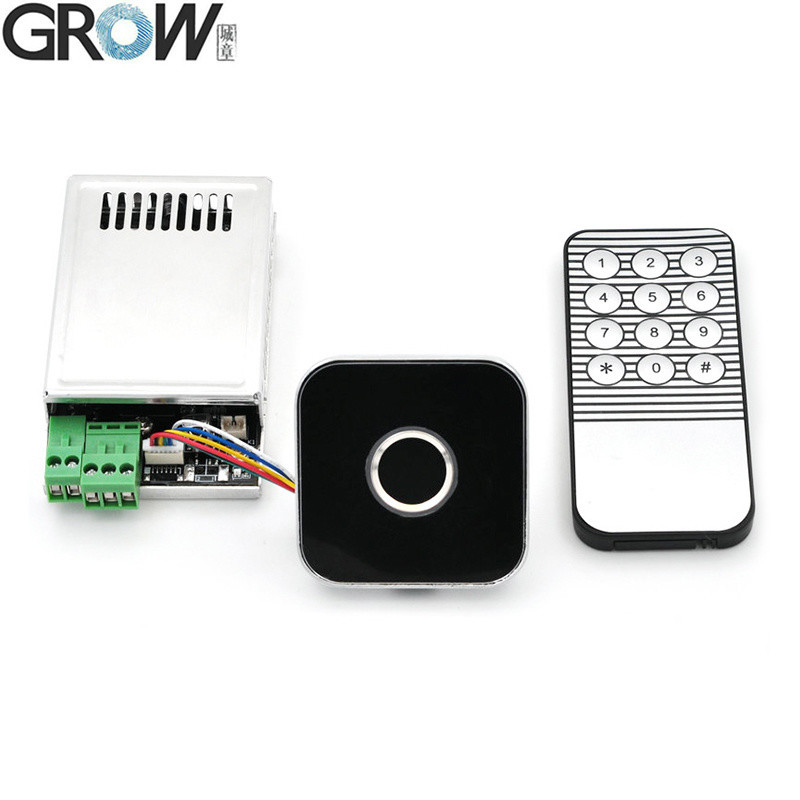

2. Uzaktan Kumanda:
Uzaktan kumandayı kullanırken, önce modüle dokunarak uyandırın.
2.1 Mavi gösterge ışığı yanıyorsa programlama durumunda, müzik başarılı işlem anlamına gelir
Varsayılan şifre: 123456, şifre uzunluğu: 6 rakam
2.2 Şifreyi değiştir: *şifre*1*yeni şifre*yeni şifre# tuşlarına basın
2.3 Parmak izi kaydet: *şifre*2*Veritabanı(1-5)# tuşlarına basın, * butonuna basarak veya birkaç saniye bekleyerek kayıt durumunda parmak izinden çıkın.
Örn.: Veritabanı 3'e kaydet: *şifre*2*3# tuşlarına basın
2.4. Parmak İzini Sil: *şifre*3*Veritabanı(1-5)# tuşlarına basın
Örn.: Veritabanı 3'ten sil: *şifre*3*3# tuşlarına basın
2.5. Jog modunda Röle Süresi Ayarı: *şifre*4*Süre(0.5s-99s)# tuşlarına basın
Örn.: 0.5s ayarla: *şifre*4*00# tuşlarına basın
Örn.: 1s ayarla: *şifre*4*01# tuşlarına basın
Örn.: 5s ayarla: *şifre*4*05# tuşlarına basın
Örn.: 99s ayarla: *şifre*4*99# tuşlarına basın
2.6. Çalışma Modunu Ayarlama:
Jog Modu: *şifre*5*1# tuşlarına basın
Kontak Modu: *şifre*5*2# tuşlarına basın
Kendinden Kilitleme Modu: *şifre*5*3# tuşlarına basın
2.7. Bekleme Modu Seçimi:
Bekleme Modu Açık: *şifre*6*0# tuşlarına basın
Bekleme Modu Kapalı: *şifre*6*1# tuşlarına basın
2.8. Fabrika Moduna Dönüş: *şifre*7*şifre# tuşlarına basın
2.9. Şifre Kullanımı: *şifre tuşlarına basın ve röle kapanır, # tuşlarına basın ve röle açılır
Not: Fabrika durumunda herhangi bir parmak izi kullanılabilir, ancak parmak izi kaydedildikten sonra işlev geçersiz olacaktır.

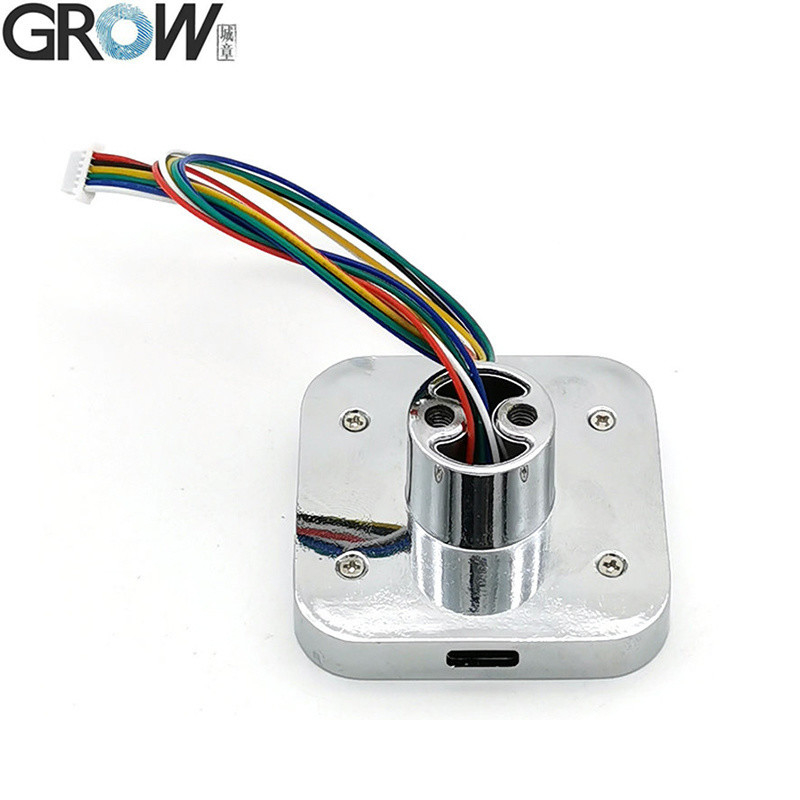

R502-AW Özellikleri
| Model |
R502-AW |
| Tip |
Kapasitif Parmak İzi Modülü |
| Arayüz |
UART(TTL) |
| Çözünürlük |
508 DPI |
| Gerilim |
DC 3.3V |
| Parmak İzi Kapasitesi |
200 |
| Algılama dizisi |
192*192 piksel |
| Çalışma akımı |
20mA |
| Bekleme akımı |
Tipik dokunmatik bekleme gerilimi: 3.3V, Ortalama akım: 2uA |

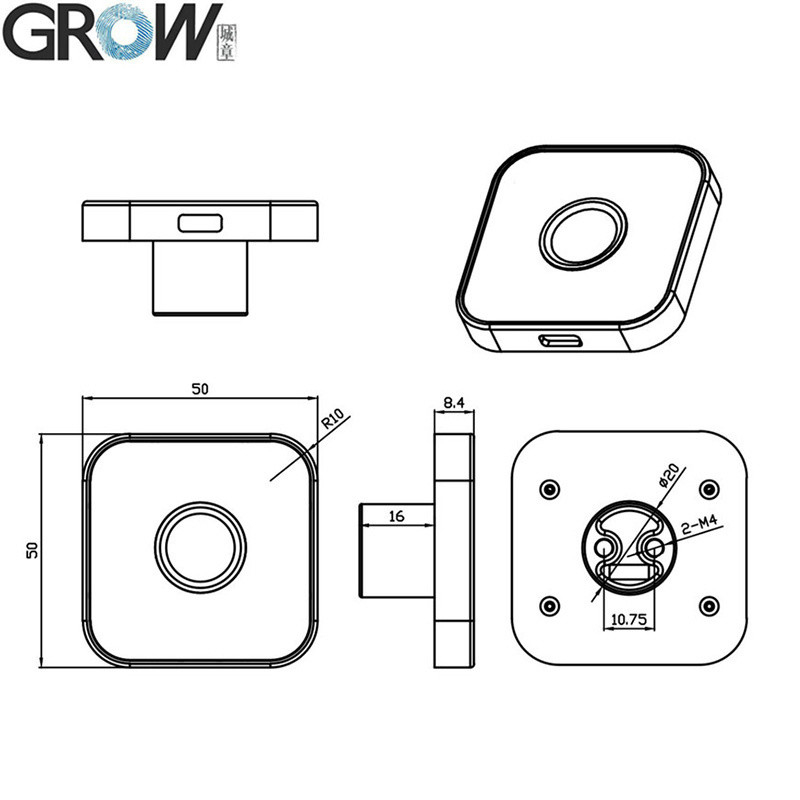

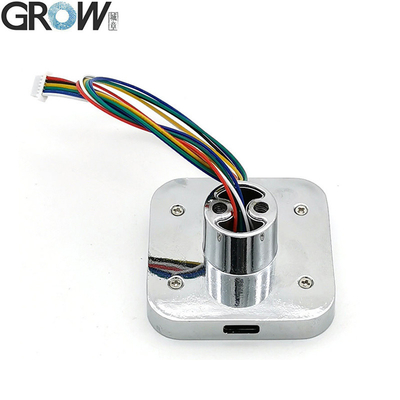

| Parmak izi modülünün dış boyutu |
50*50*8.4 (mm) |
| Etkili toplama alanı |
Çap 15.5 (mm) |
| Muhafaza malzemesi |
Çinko alaşımı |

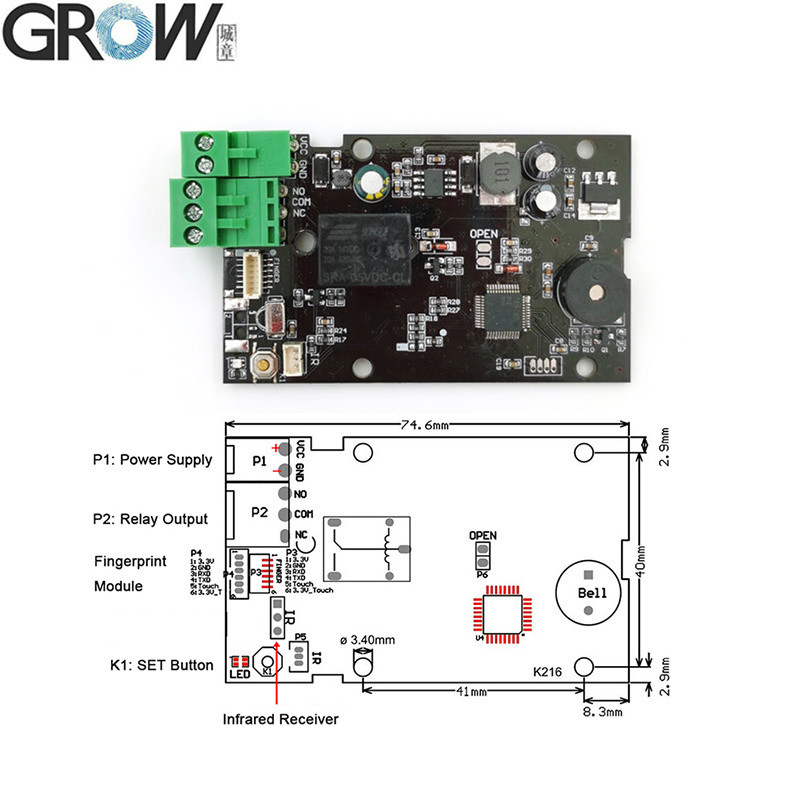

| Kontrol kartını bağlayın |
KS200/K202/K215-V1.3/KL216/K219-A/K220/K236-A |
| Konektör |
SH1.0-6Pin |

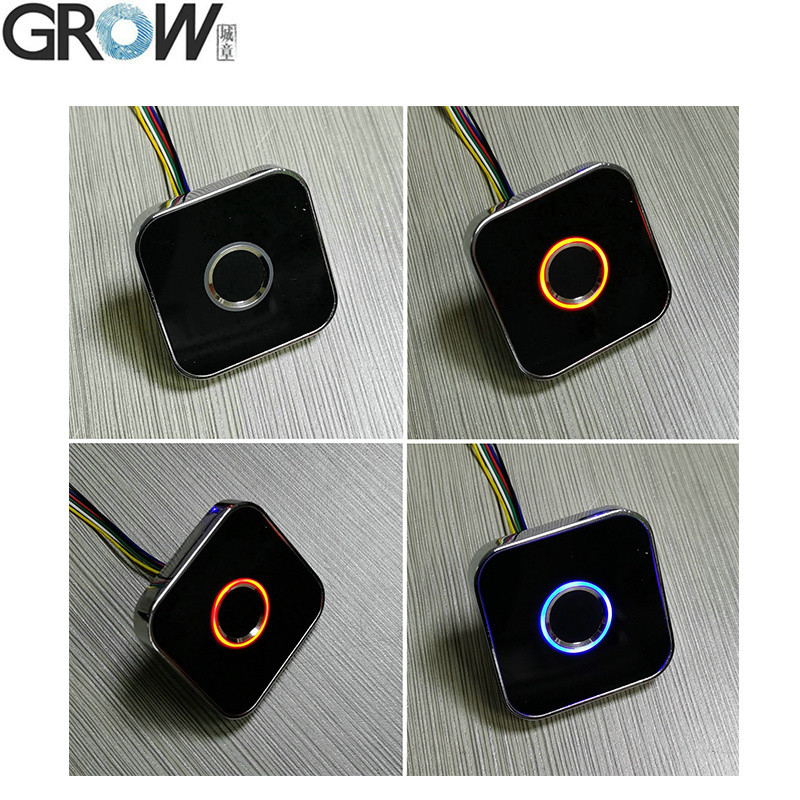

| LED Kontrolü |
EVET |
| LED Rengi |
Mor ve Mavi ve Kırmızı |
| Tarama Hızı |
< 0.2 saniye |
| Doğrulama Hızı |
< 0.3 saniye |
| Eşleştirme Yöntemi |
1:1; 1:N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| Çalışma ortamı |
-20C ---60C |
| Çalışma Nemi |
10-85% |
| Anti-statik kapasite |
15KV |
| Aşınma direnci yoğunluğu |
1 milyon kez |
| İletişim baud hızı (UART): |
(9600 × N) bps, burada N = 1 ~ 12 (varsayılan N = 6, yani 57600bps) |
Dosyalar
·Arduino, Android, .Net, Windows vb. için Ücretsiz Referans SDK Dosyaları sağlayın.
·Kullanım Kılavuzu sağlayın
Youtube'da R502-AW Test programı çalıştırma görüntüleme videosu:
https://youtu.be/Q82Zg4iFHOA
