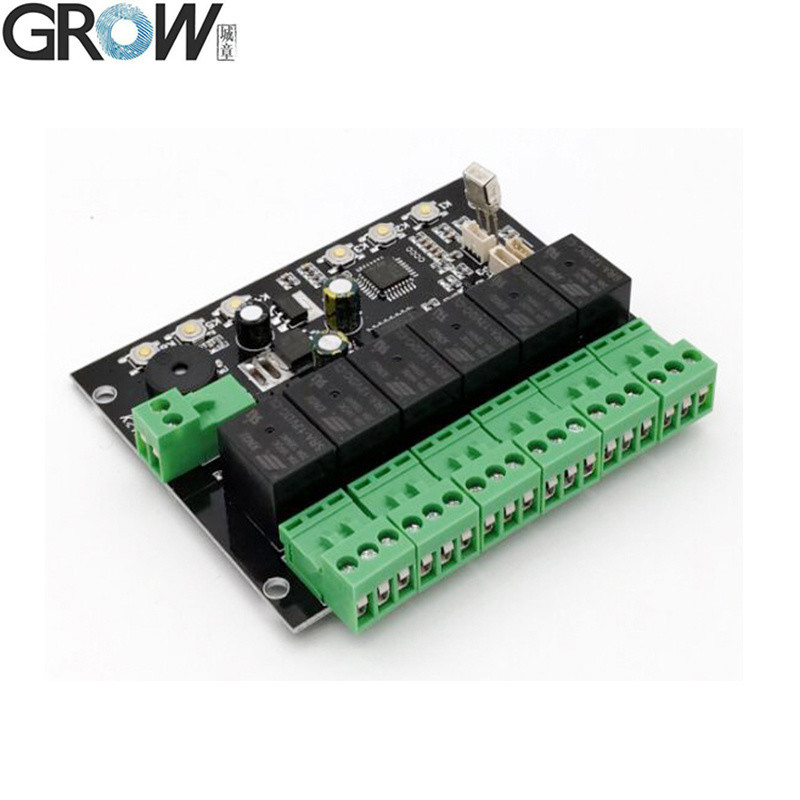

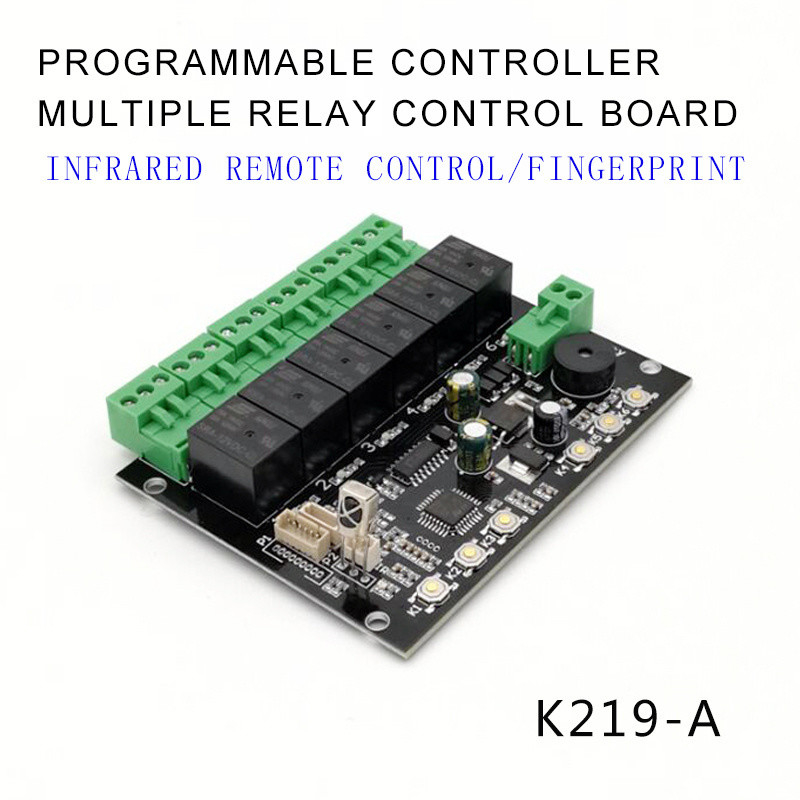

Programlanabilir parmak izi kontrol paneli çoklu röle IR K219 R502

Teknik parametreler

Güç kaynağı: DC12V

Çıkış:Rele ((Max. akım: 10A)

Parmak izi kapasitesi:120 adet ((Rele pozisyonu başına 20 parmak izi)

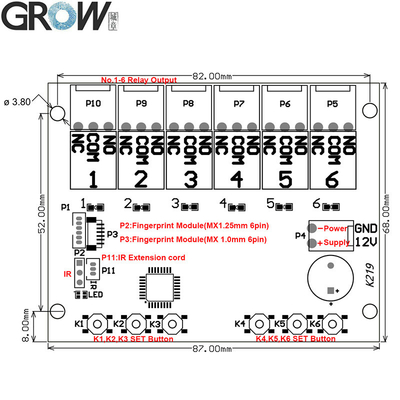

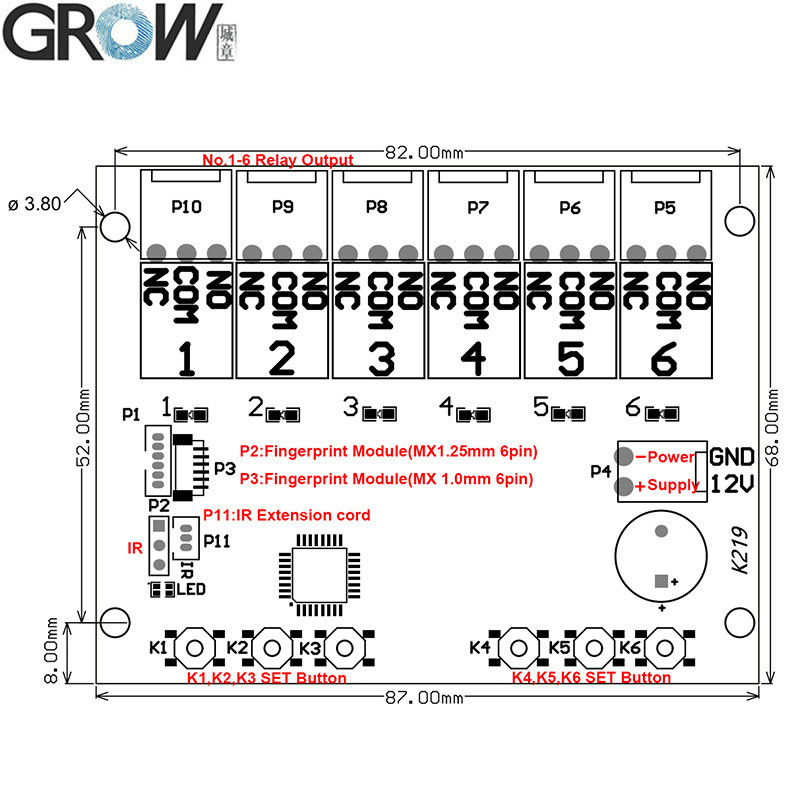

K1-K6 SET Button, No.1-6 Relay'e eşittir.

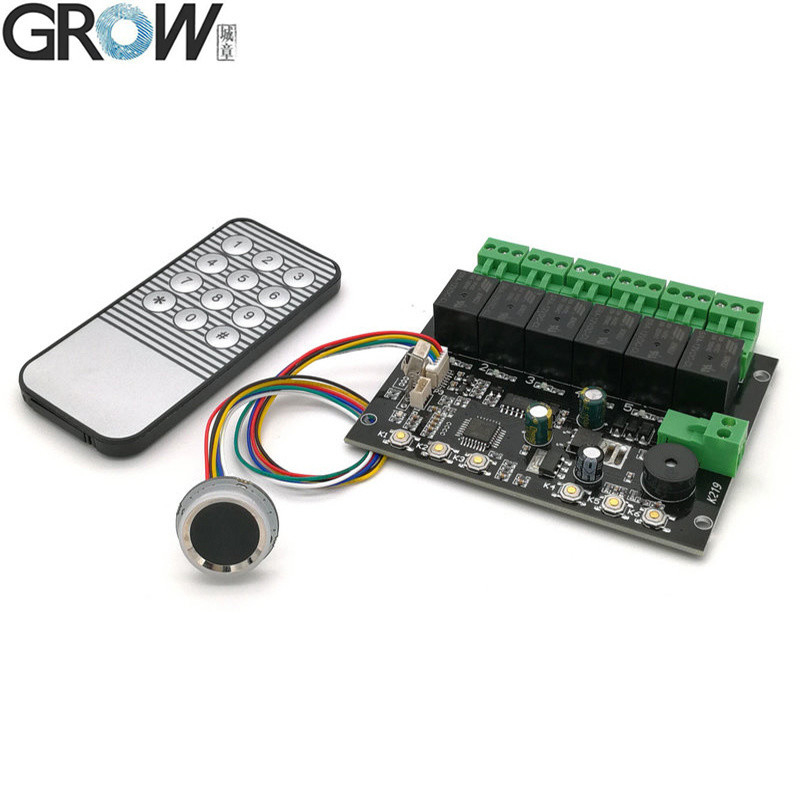

Kontrol paneli yönetimi:Parmak izi, uzaktan kumanda ((IR)
(İşlemden önce, bekleme durumunda uyanmak gerekir. parmak izi modülüne dokunun ve gösterge ışığı açık, sonra ayarlanabilir.)


Fonksiyon
1Altı tane düğme ayarlayın.
2Altı röle al.
3Bir SET düğmesi bir röleyi kontrol ediyor.
4Her röle 20 parmak izi saklayabilir. Toplam 120 parmak izi.
5Aynı parmak izi aynı anda farklı röle ile açılabilir.

6. SET Button'u kullanınKayıtParmak izleri farklı yerlerde
7. SET Button'u kullanınTek silRelay pozisyonunun parmak izi
8. SET Button'u kullanınHepsini SilRelay pozisyonunun parmak izi
9- Evet.YönetimŞifre
10. Uzakdan kumandayı kullanınKayıtParmak izleri farklı bağlantılara
11. Uzakdan kumandayı kullanınTek silRelay pozisyonunun parmak izi
12. Uzakdan kumandayı kullanınHepsini SilRelay pozisyonunun parmak izi
13. Uzakdan kumandayı kullanınZamanını ayarlaFarklı röleler (0.5s-99s)



Operasyon talimatı

1. SET Button:

1.1Parmak izi kayıt:

SET düğmesine kısa bir süre basın,mavi gösterge ışığı hızlı bir şekilde yanıp sönecek, parmağınızı toplama alanına koyun, müzik dinlerken parmak izi kaydı başarılı.Parmak izi sistem kayıt halindeyken sürekli olarak kaydedilebilirEğer parmak izi eklemek gerekmezse, çıkmak için birkaç saniye bekleyin.
1.2Parmak izi sil:
1.2.1Tek röle pozisyon parmak izlerini sil:Uygun SET düğmesine uzun basın,mavi gösterge ışığı hızlı yanıp söner, uzun bir "Di" bip sesi duyar, parmağını gevşet, röle göstergesi ışık ve müzik duyar,Parmak izlerinin bu konumu silinmiş demektir.;
1.2.2Tüm röle konum parmak izlerini sil ((Fabrika varsayılanına geri dön):Uzun süre SET düğmesine basarak iki kez uzun "Di" bipleyi duyacaksınız, tüm gösterge ışıkları açık, başlatma işleminin başarılı olduğu anlamına geliyor, fabrikaya geri dönüyor.



2Uzaktan kumanda:

(İşlemden önce, modülü bekleme durumunda uyandırmak gerekir. Parmak izi modülüne dokunun ve gösterge ışığı açık, sonra ayarlanabilir.)

Öntanımlı yönetim şifre: 123456 Şifre uzunluğu: 6 sayı

2.1. ŞifreKullanımı:Kırmızı ışık göstergesi programlamada belirtilmiş, müzik operasyonun başarılı olduğu anlamına gelir.

Sadece idari şifre kullanılabilir, kilit açmak için değil.

2.2. Değişim AidariŞifre:*Parolan*1*Yeni Parolan*Yeni Parolan#

2.3.  KayıtKullanıcı parmak izi:Basın * Şifresi * 2 * Relay Konumu ((01-06) #

Bu yerdeki ışık yanıyor, parmağınızı toplama alanına koyuyorsunuz, müzik dinlerken parmak izi kaydı başarılı.Parmak izi sistem kayıt halindeyken sürekli olarak kaydedilebilir. Parmak izi dolu ise, "Di Di Di" uyarı sesi olacak. (Dikkat: bir parmak aynı anda birkaç röle pozisyonunda kaydedildiğinde,parmak farklı röleleri açabilir,Aralık zamanı 0'dur..5 saniye)

2.4.  Kullanıcı Parmak izi sil:Basın * Şifresi * 6 * Relay Konumu ((01-06) #

Bu konumdaki ışık açılacak ve röle pozisyonu parmak izi başarıyla silindiğini gösteren müzik duyabilirsiniz

2.5. ÇizgiÇıkartma RElayTAdı:Basın * Şifresi * 5 * Relay Konumu ((01-06) * Zaman ((00-99) #

(00 0.5s, 01 1s, 02 2s,...,99 99s anlamına gelir)

2.6. Sistemi temizleyin veGeri dönfabrikavarsayılan:* Şifresi * 3 * Şifresi # basın

Tüm röle ışıkları açık, temizlemenin başarılı olduğunu ve fabrika varsayılanına geri döndüğünü gösteriyor.
