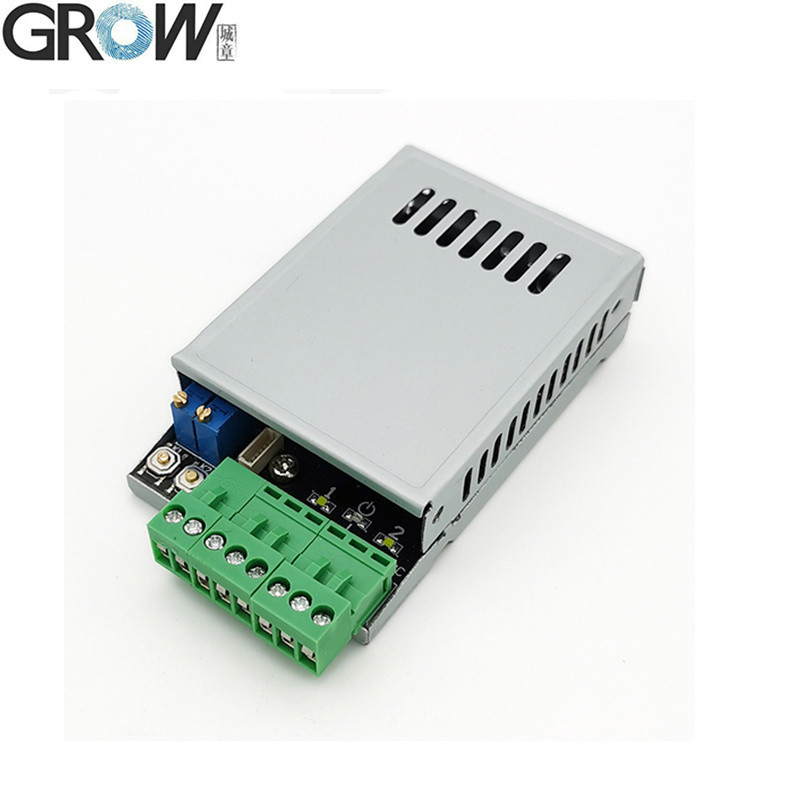

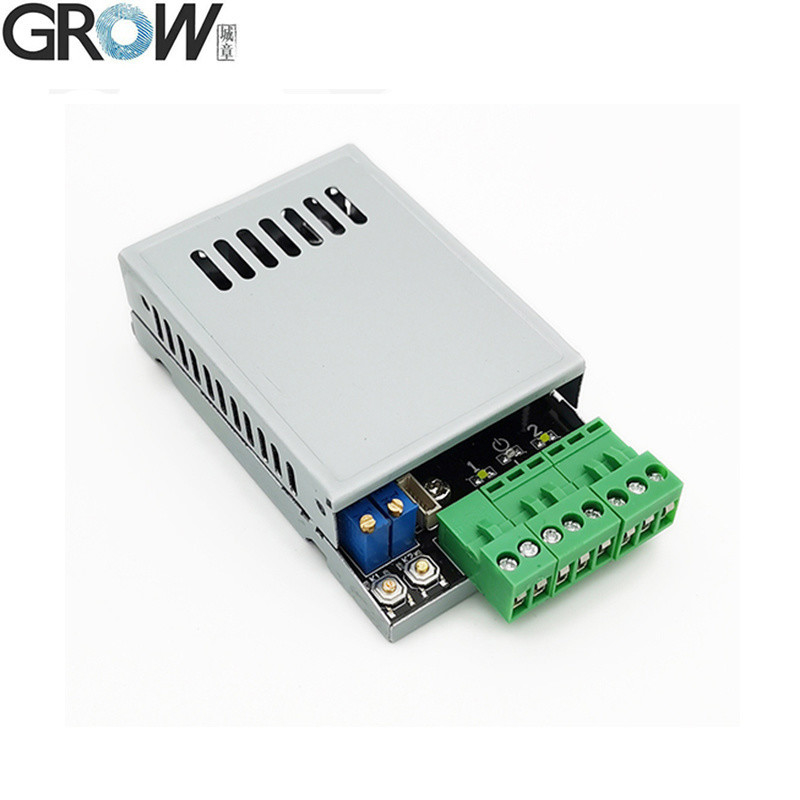

Grow K220+R503 DC10-24V İdareci / Kullanıcı Parmak izi erişim kontrol paneli ile iki röle

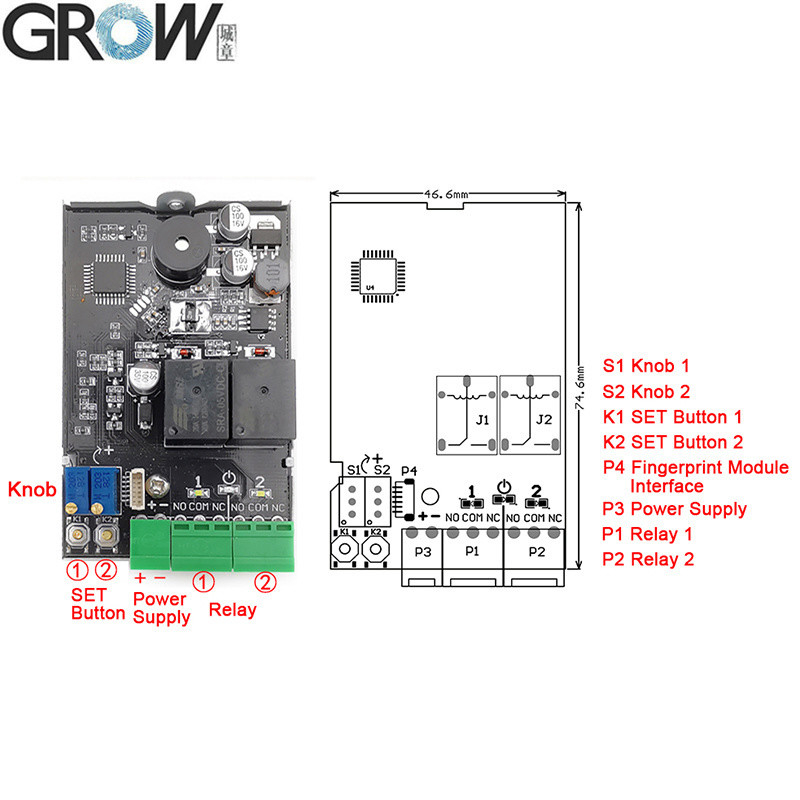

Teknik parametreler

·P1: Güç kaynağı:DC10V-30V
·P2: Çıkış:Rele ((Max. akım: 10A)
·P3: MX 1.0-6P Parmak izi modülü (R502,R502-A,R503 bağlayabilir)
·P4: MX 1.25-6P Parmak izi modülü (R300,R301T,R302,R303,R303T,R305,R306,R307,R501 bağlayabilir)
·Ayarlık akımı: 6mA ((DC12V)
·Parmak izi kapasitesi: 300 adet



Operasyon talimatı

1.SET Button ((K1-K2)
1.1 Kayıt yöneticisi parmak izi:SET düğmesine kısa süre sonra basın,Sistem yöneticisi kaydı durumunda ve mavi gösterge ışığı hızlı yanıp sönebilir,Aynı parmağı parmak izi toplama alanına parmak izi kayıt başarılı olduğu anlamına gelen müzik duyuncaya kadar birkaç kez koyun. Parmak izi sürekli olarak kaydedilebilir. Eğer parmak izi eklemeye gerek kalmazsa, çıkış için birkaç saniye bekleyin.

1.2 Parmak izi silin:
1.2.1 Tek röle konumu parmak izlerini sil:Uzun süre ilgili SET düğmesine basın,mavi gösterge ışığı hızlı bir şekilde yanıp sönecek,uzun süreli "Di" bip sesi duyacak,parmağını gevşetecek,röle göstergesi yanıyor ve müzik dinliyor, yöneticinin ve kullanıcının parmak izlerinin bu konumu silindiği anlamına gelir;
1.2.2 Tüm röle konum parmak izlerini sil ((Fabrika varsayılanına geri dön): Uzun bir SET düğmesine uzun bir "Di" bipsini iki kez duymak için uzun basın, parmağı gevşet, tüm gösterge ışığı açık,Başlatma işleminin başarılı olduğu anlamına gelirFabrika ayarlarına geri dön.

2. Kullanıcı parmak izi kaydet: Müzik ve mavi gösterge ışığı hızlı yanıp sönen dinlenene kadar yaklaşık 10 saniye boyunca yöneticinin parmak izine basın, bu kullanıcı parmak izi ekleyebileceğiniz anlamına gelir.Aynı kullanıcı parmağını parmak izi toplama alanına parmak izi kayıt başarılı anlamına gelir müzik dinlenene kadar birkaç kez koymak. Parmak izi sürekli olarak kaydedilebilir. Parmak izi eklemeye gerek kalmadıysa, çıkmak için birkaç saniye bekleyin. (Not:Kullanıcının parmak izi depolama yeri, yöneticinin parmak izi depolama yerine bağlıdır; Yöneticinin parmak izi aynı anda No.1 ve No.2'de depolanırsa, kullanıcının parmak izi varsayılan olarak No.1'de depolanır.)

3. Kullanıcı Parmak izi sil: "Di-" ve müzik duyuncaya kadar 20 saniye boyunca yönetici parmak izine basın, bu konumdaki kullanıcı parmak izlerinin silindiği anlamına gelir. (Not:Kullanıcının parmak izi silme yeri, yöneticinin parmak izi depolama yerine bağlıdır.Eğer yöneticinin parmak izi aynı anda No.1 ve No.2'de depolanırsa, No.1'deki kullanıcı parmak izleri varsayılan olarak silinecektir.)

4.Rele Zamanını Ayarla:Rele kapanış zamanını 0,5'ten 60 saniyeye ayarlamak için S1 veya S2'yi döndürün. 60 saniyenin üzerindeyken normalde açık normalde kapalı durumda,Parmak izi geçtiğinde röle çalıştırıldı., ve parmak izi tekrar geçtiğinde röle serbest bırakılır, röle çalıştırılır ve dairesel olarak serbest bırakılır.

5Kullanım:Parmağa basın, parmak izi geçtikten sonra röle kapanır ve kapanma süresi S1 veya S2 ile belirlenir.


Not:
1. Tüm gösterge lambaları bekleme durumunda kapalı ve lambalar çalışma durumunda açık;
2Normalde açık moduldayken modül gösterge ışığını kapatmak istiyorsanız, uzun bir "Di" bip sesini üç kez duymak için herhangi bir SET düğmesine uzun süre basın.

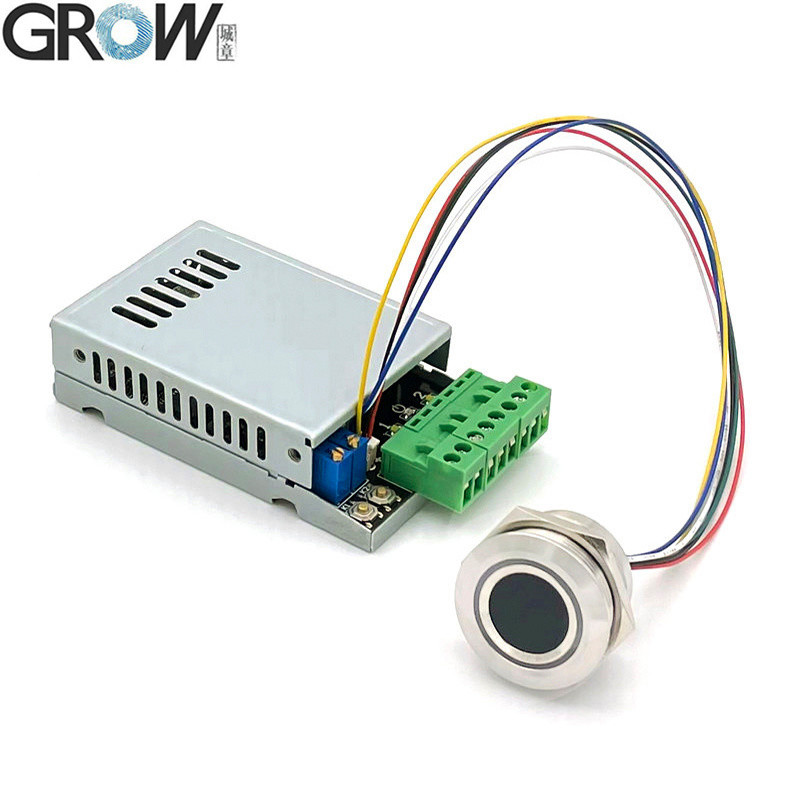

K220, R502, R502-A, R502-AW, R503 parmak izi modülü ile birlikte kullanılabilir.

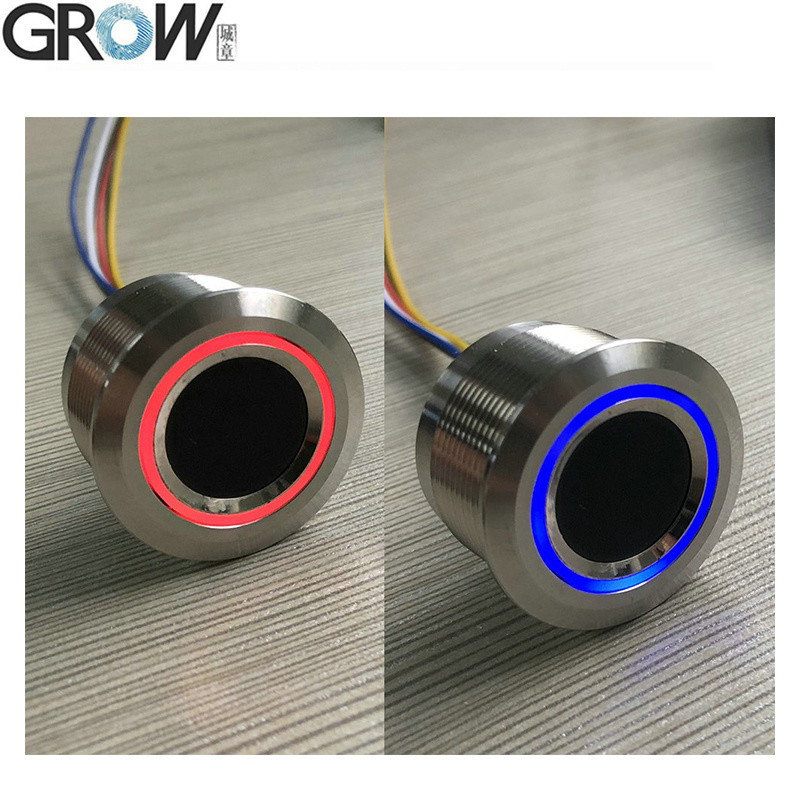

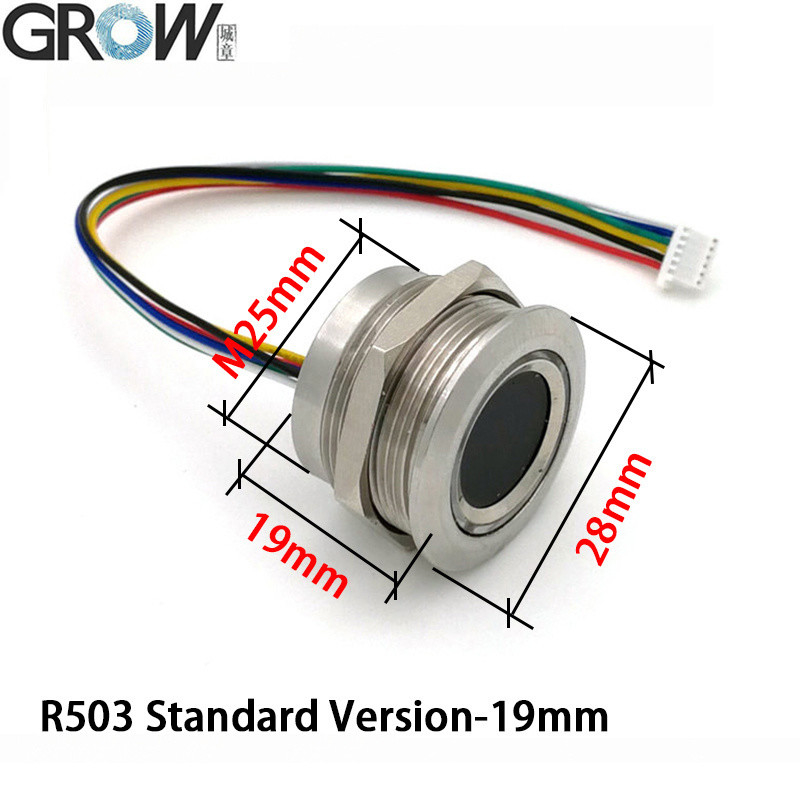

R503 Özellikler



Dosyalar

·Arduino, Android,Net,Windows ve benzeri için ücretsiz Referans SDK Dosyaları sağlayın.
·Kullanıcı kılavuzu sağlanmalı


K220 Operasyon Videosu Youtube'da:https://youtu.be/YQXeH9AGbco

SDK dosyalarına ihtiyacınız olursa lütfen bizimle iletişime geçin.
