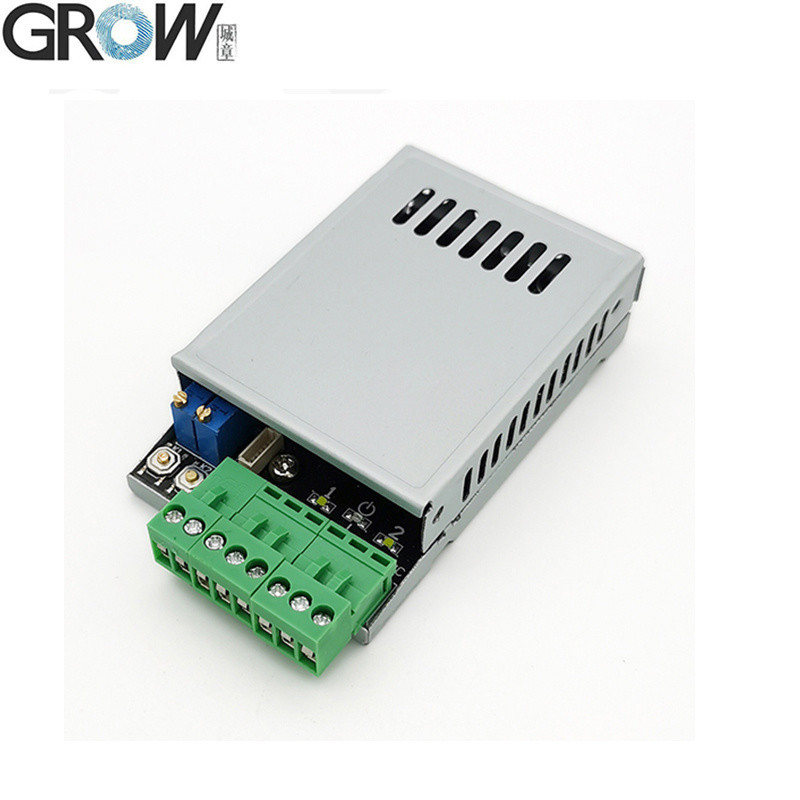

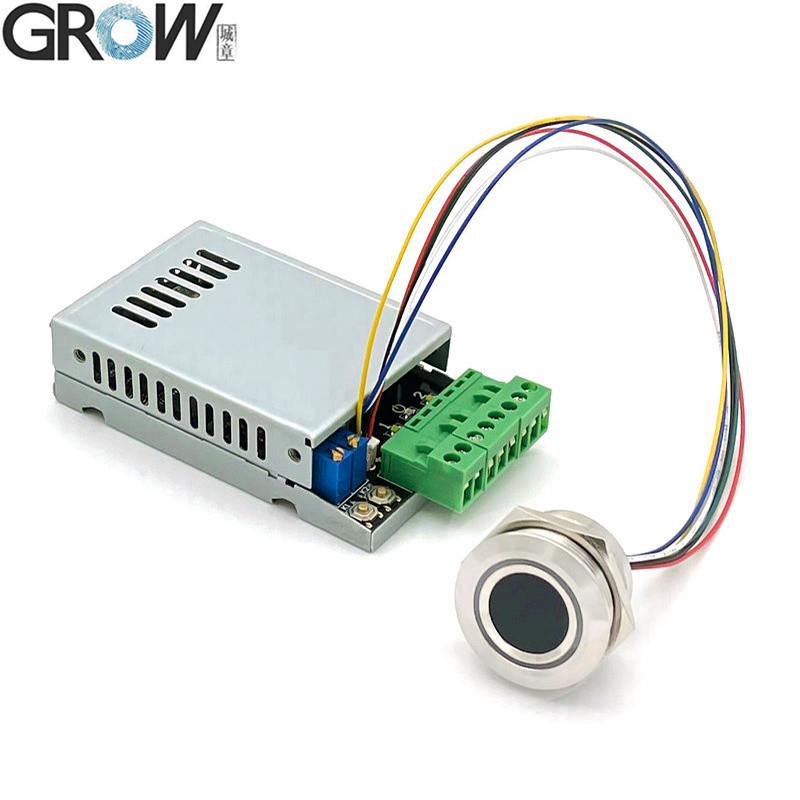

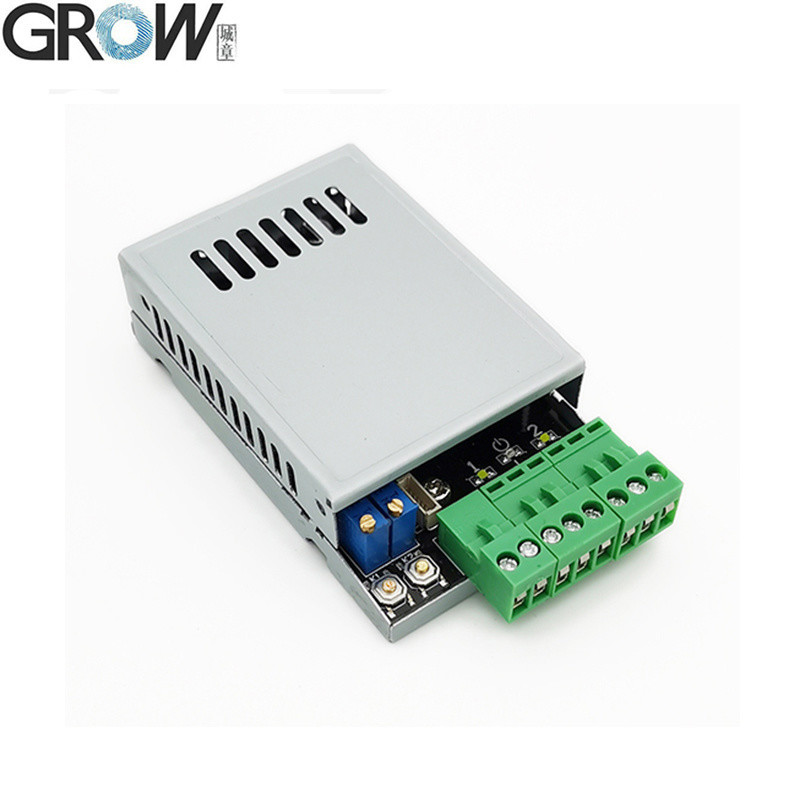

GROW K220+R503 DC10-24V İdareci/Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı

GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board
GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board
GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board
Temel bilgi
Menşe yeri: Çin
Sertifika: CE
Min sipariş miktarı: 1
Ambalaj bilgileri: karton
Teslim süresi: Yoğun Sezon Teslim Süresi: 15 iş günü içinde Düşük Sezon Teslim Süresi: 15 iş günü içinde
Ödeme koşulları: T/T,PayPal
Yetenek temini: 5000
En iyi fiyat Şimdi başvurun
Detay Bilgi
Model NO.: K220+R503 Ekran: resim olarak
İletişim arayüzü: RS232 Parmak izi kapasitesi: 200
Güç kaynağı: DC 10V--24V Bekleme akımı: <10mA
Çıkış: Röle(Maksimum Akım:10A) Taşıma Paketi: standart ihracat karton paketi
Spesifikasyon: Güç kaynağı: DC 10V--24V Ticari marka: BÜYÜMEK
Kaynağı: Çin HS kodu: 8471609000
Yetenek temini: 5000 Ses Hizmeti: Ses Hizmeti Olmadan
Saat: Saatsiz Renk: resim olarak
Örnekler: 23,9 ABD Doları/Adet 1 Adet (Min.Sipariş) | Özelleştirme: Kullanılabilir Kişiselleştirilmiş İstek
Nakliye maliyeti: Nakliye maliyeti ve tahmini teslimat süresi hakkında. Ödeme yöntemi: İlk Ödeme Tam Ödeme
para birimi: ABD$ İade ve geri ödemeler: Ürünleri teslim aldıktan sonra 30 güne kadar iade talebinde bulunabilirsiniz.

Ürün Açıklaması

GROW K220+R503 DC10-24V İdareci/Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı 0

Teknik Parametreler

·Güç kaynağı:DC10V--24V
·Çıkış:Röle(Maks. akım: 10A)
·Bekleme modu akımı:＜10mA
·Parmak izi kapasitesi:200 adet
·Bekleme akımı:6mA(DC12V)
·Röle Süresi:0.5s-60s veya 60s'den fazla - Normalde açık modda - parmağa basın - röle açılır, tekrar basın - röle kapanır.



Kullanım Talimatı

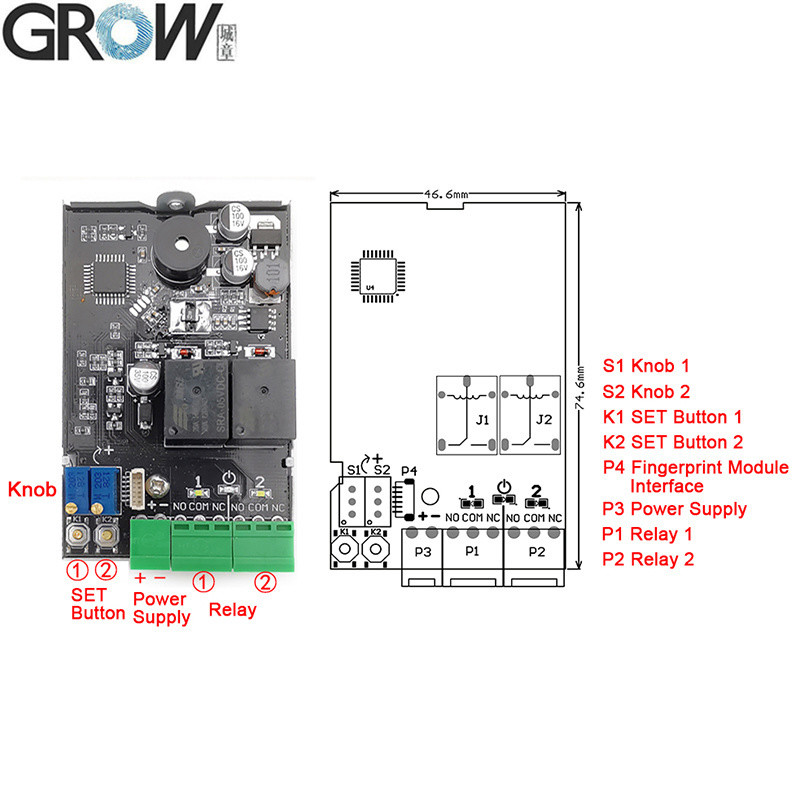

 1.SET Düğmesi(K1-K2)
1.1 Yönetici Parmak İzi Kaydetme: SET düğmesine kısa basın, sistem yönetici kayıt durumunda ve mavi gösterge ışığı hızlı yanıp söner, aynı parmağı parmak izi toplama alanına müzik duyana kadar birden fazla kez yerleştirin, bu parmak izi kaydının başarılı olduğu anlamına gelir. Parmak izi sürekli olarak kaydedilebilir. Parmak izi eklemeye gerek yoksa, çıkmak için birkaç saniye bekleyin.

1.2 Parmak İzini Silme:
1.2.1 Tek röle konumu parmak izlerini silme: İlgili SET düğmesine uzun basın, mavi gösterge ışığı hızlı yanıp söner, uzun "Di" bip sesi duyulur, parmağı bırakın, röle gösterge ışığı yanar ve müzik duyulur, bu yönetici ve kullanıcı parmak izlerinin bu konumdan silindiği anlamına gelir;
1.2.2 Tüm röle konumu parmak izlerini silme (Fabrika varsayılanına dön): Herhangi bir SET düğmesine uzun basın, iki kez uzun "Di" bip sesi duyulur, parmağı bırakın, tüm gösterge ışıkları yanar, bu başlatma işleminin başarılı olduğu ve fabrika varsayılanına dönüldüğü anlamına gelir.

2. Kullanıcı Parmak İzi Kaydetme: Yönetici parmak izine yaklaşık 10 saniye basın, müzik ve mavi gösterge ışığı hızlı yanıp sönene kadar, bu kullanıcı parmak izi eklenebilir anlamına gelir. Aynı kullanıcı parmağını parmak izi toplama alanına müzik duyana kadar birden fazla kez yerleştirin, bu parmak izi kaydının başarılı olduğu anlamına gelir. Parmak izi sürekli olarak kaydedilebilir. Parmak izi eklemeye gerek yoksa, çıkmak için birkaç saniye bekleyin. (Not: Kullanıcının parmak izinin depolama konumu, yöneticinin parmak izinin depolama konumuna bağlıdır; Yönetici parmak izi aynı anda 1 ve 2 numaraya kaydedilirse, kullanıcının parmak izi varsayılan olarak 1 numaraya kaydedilecektir.)

3. Kullanıcı Parmak İzini Silme: Yönetici parmak izine yaklaşık 20 saniye basın, "Di-" ve müzik duyana kadar, bu bu konumdaki kullanıcı parmak izlerinin silindiği anlamına gelir. (Not: Kullanıcının parmak izinin silme konumu, yöneticinin parmak izinin depolama konumuna bağlıdır. Yönetici parmak izi aynı anda 1 ve 2 numaraya kaydedilirse, 1 numaradaki kullanıcı parmak izleri varsayılan olarak silinecektir.)

4. Röle Süresini Ayarlama: Rölenin kapanma süresini 0.5 ila 60 saniye arasında ayarlamak için S1 veya S2'yi döndürün. 60 saniyeden fazla olduğunda, normalde açık normalde kapalı durumda olacaktır, parmak izi geçtiğinde röle çalışır ve ardından parmak izi tekrar geçtiğinde röle serbest bırakılır, röle dairesel olarak çalışır ve serbest bırakılır. Röle kontak çıkışıdır, anahtar sinyalidir, voltaj çıkışı yoktur.

5. Kullanım: Parmağa basın, parmak izi geçtikten sonra röle kapanır ve kapanma süresi S1 veya S2 tarafından belirlenir.


Not:
1. Bekleme durumunda tüm gösterge ışıkları kapalıdır ve çalışma durumunda ışıklar yanar;
2. Normalde açık modda modül gösterge ışığını kapatmak isterseniz, herhangi bir SET düğmesine uzun basın, üç kez uzun "Di" bip sesi duyulur. Açmak için bu eylemi tekrarlayın.


K220, R502-A,R502-AW,R502-F,R503 parmak izi modülü ile birlikte kullanılabilir

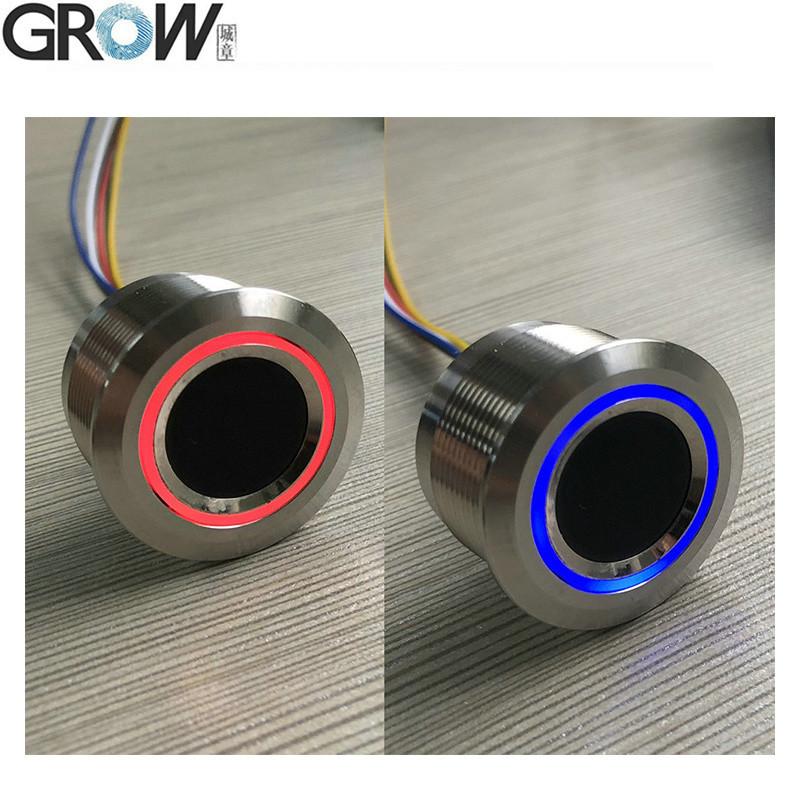

R503 Özellikleri

Model R503
Tip Kapasitif Parmak İzi Modülü
Arayüz UART(TTL)
Çözünürlük 508 DPI
Gerilim DC 3.3V
Parmak İzi Kapasitesi 200
Algılama dizisi 192*192 piksel
Çalışma akımı 20mA
Bekleme akımı Tipik dokunmatik bekleme gerilimi: 3.3V, Ortalama akım: 2uA

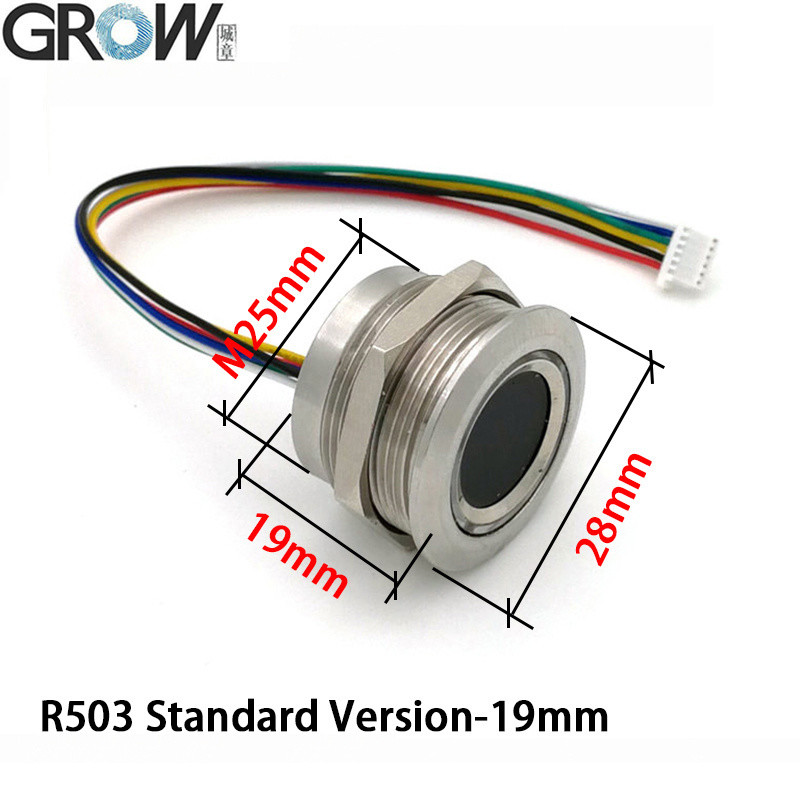

Parmak izi modülü dış boyutu Çap 28 (mm)
Parmak izi modülü iç boyutu Çap 23.5 (mm)
Parmak izi modülü yüksekliği 19 (mm)
Etkili toplama alanı Çap 15.5 (mm)
Konektör SH1.0-6Pin
LED Kontrolü EVET
LED Rengi Mavi ve Kırmızı
Tarama Hızı < 0.2 saniye
Doğrulama Hızı < 0.3 saniye
Eşleştirme Yöntemi 1:1; 1:N
FRR ≤1%
FAR ≤0.001%
Çalışma ortamı -20C ---60C
Çalışma Nemi 10-85%
Antistatik kapasite 15KV
Aşınma direnci yoğunluğu 1 milyon kez
İletişim baud hızı (UART): (9600 × N) bps, burada N = 1 ~ 12 (varsayılan N = 6, yani 57600bps)




Dosyalar

·Arduino, Android,.Net,Windows vb. için Ücretsiz Referans SDK Dosyaları sağlayın.
·Kullanım Kılavuzu sağlayın


Youtube'da K220 Çalışma Videosu:https://youtu.be/YQXeH9AGbco

SDK dosyalarına ihtiyacınız varsa, lütfen bizimle iletişime geçin.



GROW K220+R503 DC10-24V İdareci/Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı 1GROW K220+R503 DC10-24V İdareci/Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı 2GROW K220+R503 DC10-24V İdareci/Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı 3GROW K220+R503 DC10-24V İdareci/Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı 4GROW K220+R503 DC10-24V İdareci/Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı 5GROW K220+R503 DC10-24V İdareci/Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı 6
GROW K220+R503 DC10-24V İdareci/Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı 7GROW K220+R503 DC10-24V İdareci/Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı 8GROW K220+R503 DC10-24V İdareci/Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı 9
GROW K220+R503 DC10-24V İdareci/Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı 10
