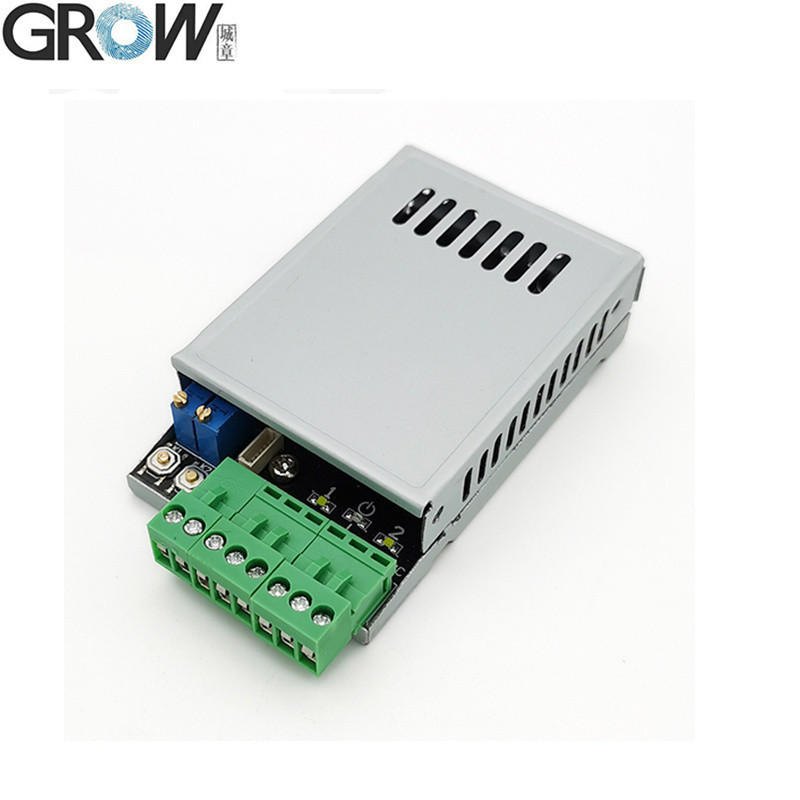

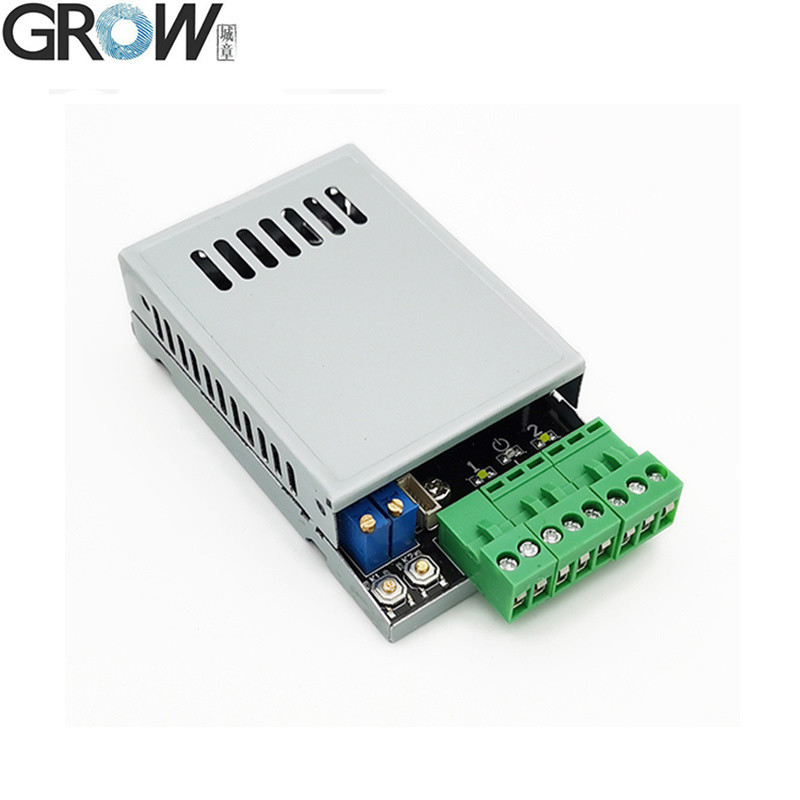

GROW K220+R502-A DC10-24V İdareci / Kullanıcı Parmak izi erişim kontrol paneli ile iki röle çıkışı 0.5s-60s-normal olarak açık röle

Temel bilgi

Menşe yeri:	Çin
Sertifika:	CE

Min sipariş miktarı:	1
Ambalaj bilgileri:	karton
Teslim süresi:	Yoğun Sezon Teslim Süresi: 15 iş günü içinde Düşük Sezon Teslim Süresi: 15 iş günü içinde
Ödeme koşulları:	T/T,PayPal
Yetenek temini:	5000

En iyi fiyat Şimdi başvurun

Detay Bilgi

Model NO.:	K220+R502-A	Ekran:	resim olarak
İletişim arayüzü:	RS232	Fingerprint Capacity:	200
Güç kaynağı:	DC 10V--24V	Standby Current:	<10mA
Çıkış:	Röle(Maksimum Akım:10A)	Transport Package:	Standard Export Carton Package
Spesifikasyon:	Güç kaynağı: DC 10V--24V	Ticari marka:	BÜYÜMEK
Kaynağı:	Çin	HS Code:	8471609000
Yetenek temini:	5000	Voice Service:	Without Voice Service
Clock:	Without Clock	Color:	as Picture
Örnekler:	22,50 ABD Doları/Adet 1 Adet (Min.Sipariş) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	Payment Method:	Initial Payment Full Payment
para birimi:	ABD$	İade ve geri ödemeler:	Ürünleri teslim aldıktan sonra 30 güne kadar iade talebinde bulunabilirsiniz.
Vurgulamak:	Gelişmiş Parmak izi erişim kontrol modülü , Gelişmiş UART parmak izi okuyucu , Güvenilir Parmak izi erişim kontrol modülü

Ürün Açıklaması

Teknik Parametreler

·Güç kaynağı:DC10V--24V
·Bekleme modu akımı: <10mA
·Çıkış:Röle(Maks. akım: 10A)
·Parmak izi kapasitesi:200 adet
·Röle Süresi: 0.5s-60s veya 60s'den fazla - Normalde açık modda - parmağa basıldığında - röle açılır, tekrar basıldığında - röle kapanır

Kullanım Talimatı

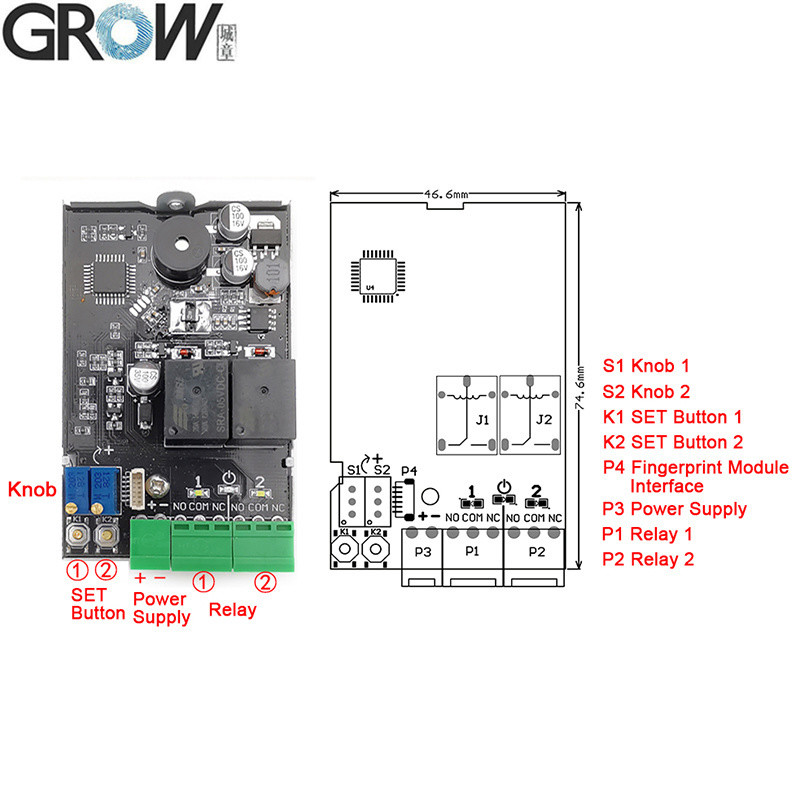

1.SET Düğmesi(K1-K2)
1.1 Yönetici Parmak İzi Kaydı: SET düğmesine kısa süre basın, sistem yönetici kayıt durumunda ve mavi gösterge ışığı hızlı yanıp söner, parmak izi toplama alanına aynı parmağı birden fazla kez yerleştirin, müzik duyana kadar parmak izi kaydı başarılı demektir. Parmak izi sürekli kaydedilebilir. Parmak izi eklemeye gerek yoksa, çıkmak için birkaç saniye bekleyin.

1.2 Parmak İzini Silme:
1.2.1 Tek röle konumu parmak izlerini silme: İlgili SET düğmesine uzun basın, mavi gösterge ışığı hızlı yanıp söner, uzun "Di" bip sesi duyulur, parmağı bırakın, röle gösterge ışığı yanar ve müzik duyulur, bu, yönetici ve kullanıcı parmak izlerinin bu konumdan silindiği anlamına gelir;
1.2.2 Tüm röle konumu parmak izlerini silme (Fabrika varsayılanına dön): Herhangi bir SET düğmesine uzun basın, iki kez uzun "Di" bip sesi duyulur, parmağı bırakın, tüm gösterge ışıkları yanar, bu, başlatma işleminin başarılı olduğu ve fabrika varsayılanına dönüldüğü anlamına gelir.

2. Kullanıcı Parmak İzi Kaydı: Yönetici parmak izine yaklaşık 10 saniye basın, müzik ve mavi gösterge ışığı hızlı yanıp sönene kadar, kullanıcı parmak izi eklenebilir demektir. Aynı kullanıcı parmağını parmak izi toplama alanına birden fazla kez yerleştirin, müzik duyana kadar parmak izi kaydı başarılı demektir. Parmak izi sürekli kaydedilebilir. Parmak izi eklemeye gerek yoksa, çıkmak için birkaç saniye bekleyin. (Not: Kullanıcının parmak izinin depolama konumu, yöneticinin parmak izinin depolama konumuna bağlıdır; Yönetici parmak izi aynı anda 1 ve 2 numaraya kaydedilirse, kullanıcının parmak izi varsayılan olarak 1 numaraya kaydedilecektir.)

3. Kullanıcı Parmak İzini Silme: Yönetici parmak izine yaklaşık 20 saniye basın, "Di-" ve müzik duyana kadar, bu konumdaki kullanıcı parmak izlerinin silindiği anlamına gelir. (Not: Kullanıcının parmak izinin silme konumu, yöneticinin parmak izinin depolama konumuna bağlıdır. Yönetici parmak izi aynı anda 1 ve 2 numaraya kaydedilirse, 1 numaradaki kullanıcı parmak izleri varsayılan olarak silinecektir.)

4. Röle Süresini Ayarlama: Rölenin kapanma süresini 0.5 ila 60 saniye arasında ayarlamak için S1 veya S2'yi döndürün. 60 saniyeden fazla olduğunda, normalde açık normalde kapalı durumda olacaktır, parmak izi geçtiğinde röle çalışır ve ardından parmak izi tekrar geçtiğinde röle serbest bırakılır, röle dairesel olarak çalışır ve serbest bırakılır. Röle kontak çıkışıdır, anahtar sinyalidir, voltaj çıkışı yoktur.

5. Kullanım: Parmağa basın, parmak izi geçtikten sonra röle kapanır ve kapanma süresi S1 veya S2 tarafından belirlenir.

Not:
1. Bekleme durumunda tüm gösterge ışıkları kapalıdır ve çalışma durumunda ışıklar yanar;
2. Normalde açık modda modül gösterge ışığını kapatmak isterseniz, herhangi bir SET düğmesine uzun basın, üç kez uzun "Di" bip sesi duyulur. Açmak için bu işlemi tekrarlayın.

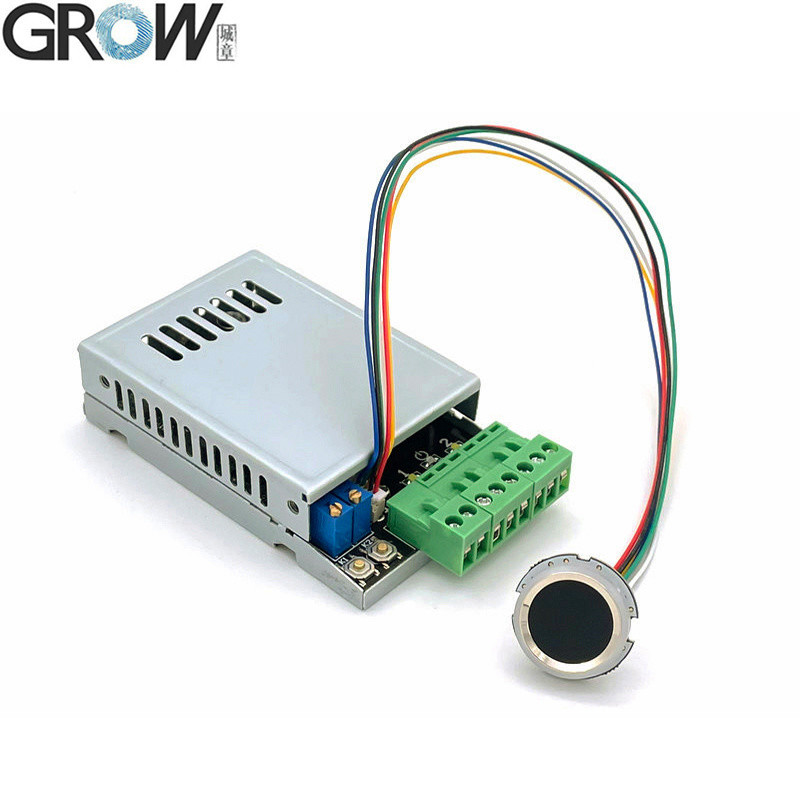

K220, R502-A, R502-AW, R502-F, R503 parmak izi modülü ile birlikte kullanılabilir

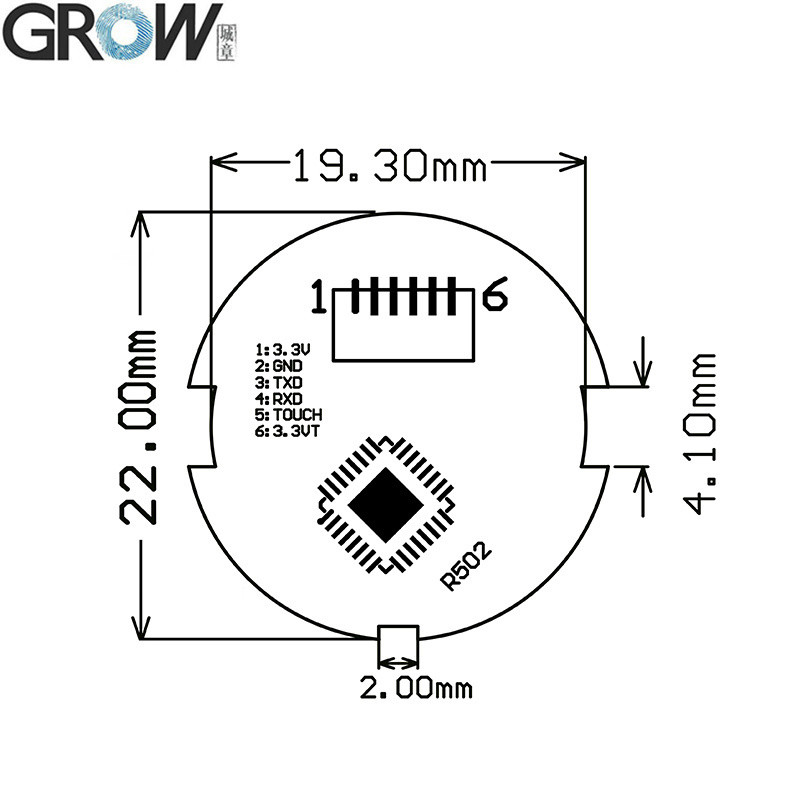

R502-A Özellikleri

Model	R502-A
Tip	Kapasitif Parmak İzi Modülü
Arayüz	UART(TTL)
Çözünürlük	508 DPI
Gerilim	DC 3.3V
Parmak İzi Kapasitesi	200
Algılama dizisi	192*192 piksel
Çalışma akımı	20mA
Bekleme akımı	Tipik dokunmatik bekleme gerilimi: 3.3V, Ortalama akım: 2uA
Parmak izi modülü dış boyutu	Çap 22 (mm)
Parmak izi modülü iç boyutu	Çap 19.5 (mm)
Parmak izi modülü yüksekliği	5 (mm)
Etkili toplama alanı	Çap 15.5 (mm)
Konektör	SH1.0-6Pin
LED Kontrolü	EVET

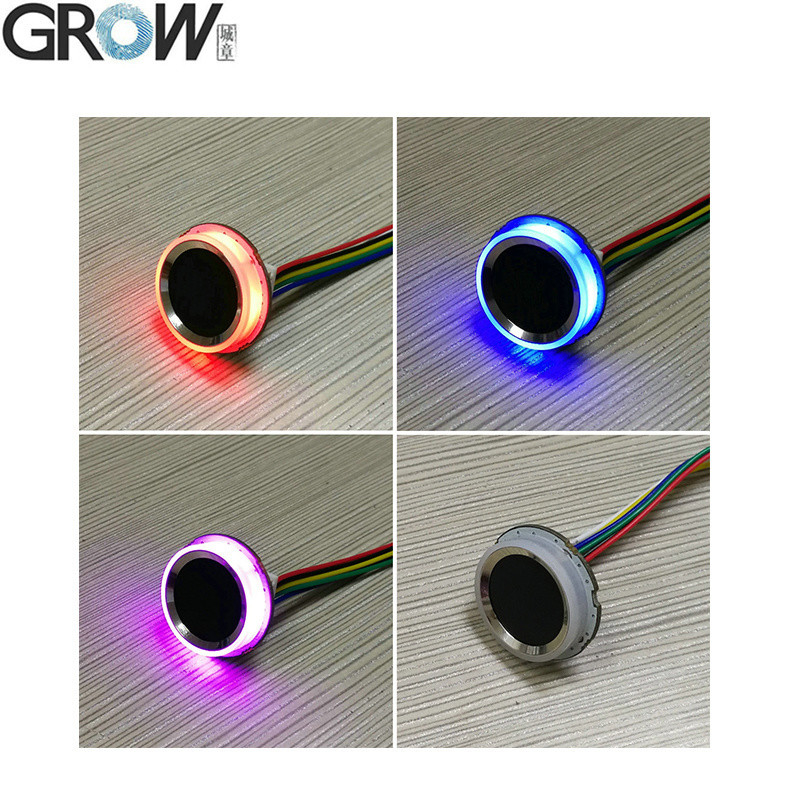

LED Rengi	Mor ve Mavi ve Kırmızı
Tarama Hızı	< 0.2 saniye
Doğrulama Hızı	< 0.3 saniye
Eşleştirme Yöntemi	1:1; 1:N
FRR	≤%1
FAR	≤0.001%
Çalışma ortamı	-20C ---60C
Çalışma Nemi	10-85%
Antistatik kapasite	15KV
Aşınma direnci yoğunluğu	1 milyon kez
İletişim baud hızı (UART):	(9600 × N) bps, burada N = 1 ~ 12(varsayılan N = 6, yani 57600bps)

Dosyalar

·Arduino, Android, .Net, Windows vb. için Ücretsiz Referans SDK Dosyaları sağlayın.
·Kullanım Kılavuzu sağlayın

Youtube'da K220 Çalışma Videosu:https://youtu.be/YQXeH9AGbco

SDK dosyalarına ihtiyacınız varsa, lütfen bizimle iletişime geçin.
