GROW KR501 Yüksek Seviye Çıkış DC3.3-10V Erişim Kontrol Sistemi için Parmak izi modülü ile Parmak izi Kontrol Paneli

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System

Temel bilgi

Menşe yeri:	Çin
Sertifika:	CE

Min sipariş miktarı:	1
Ambalaj bilgileri:	karton
Teslim süresi:	Yoğun Sezon Teslim Süresi: 15 iş günü içinde Düşük Sezon Teslim Süresi: 15 iş günü içinde
Ödeme koşulları:	T/T, Paypal
Yetenek temini:	5000

En iyi fiyat Şimdi başvurun

Detay Bilgi

Model NO.:	KR501	Screen:	as Picture
Communication Interface:	RS232	Fingerprint Capacity:	20
Power Supply:	DC 3.7-10V	Output:	1 Second, 3.3V-500mA
Stand-by Current for Control Board:	2.5-7ua,Typical Value: 3ua	Working Current:	40-250mA,Typical Value: 45mA
Size:	Diameter 36mm	Transport Package:	Standard Export Carton Package
Specification:	Power supply: DC 3.7-10V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Color:	as Picture
Samples:	US$ 6.5/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	Payment Method:	Initial Payment Full Payment
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Vurgulamak:	3.3V Parmak izi kontrol tablosu , 3.3V parmak izi tarayıcı modülü , Yüksek Seviye Çıktı Parmak izi Kontrol Paneli

Ürün Açıklaması

Teknik Parametreler

DC3.7-10V, Yüksek Seviye çıkışı, Çıkış: 1 saniye, 3.3V-500mA

·Parmak İzi Kapasitesi: 20

·Çalışma Gerilimi: DC 3.7-10V

·Bekleme Akımı (harici ekipman hariç): 2.5-7uA tipik değer: 3uA

·Çalışma Akımı (harici ekipman hariç): 40-250mA tipik değer: 45mA

·Çıkış: 1 saniye, 3.3V-500mA

·Düşük voltaj alarmı: ≤4.8V

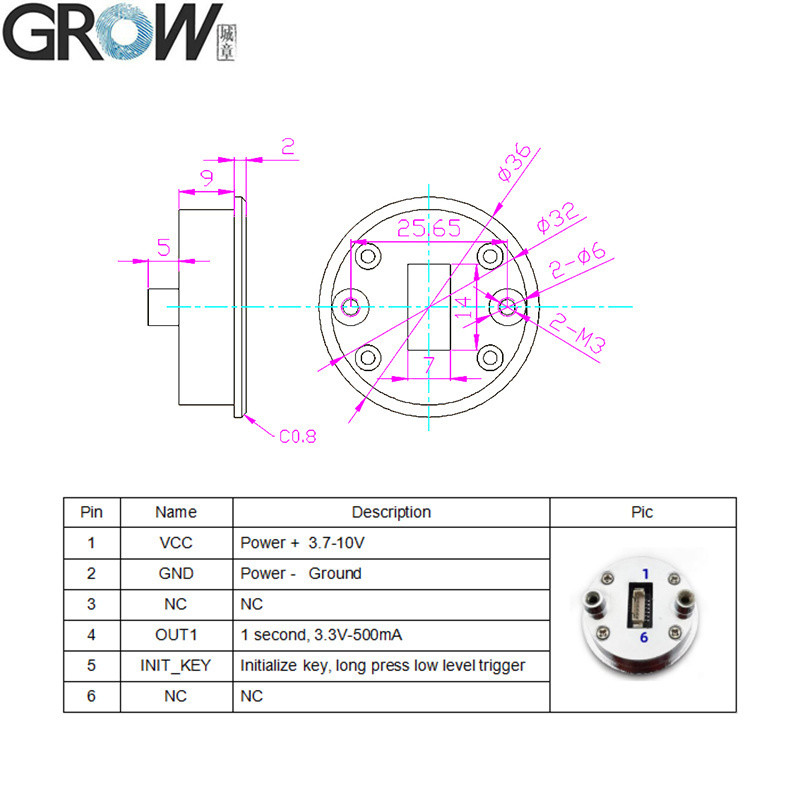

Pin Tanımı:

Pin	Adı	Açıklama
1	VCC	Güç + 3.7-10V
2	GND	Güç - Toprak
3	NC	NC
4	OUT1	1 saniye, 3.3V-500mA
5	INIT_KEY	Başlatma tuşu, uzun basma düşük seviye tetikleme
6	NC	NC

Çalıştırma Talimatı

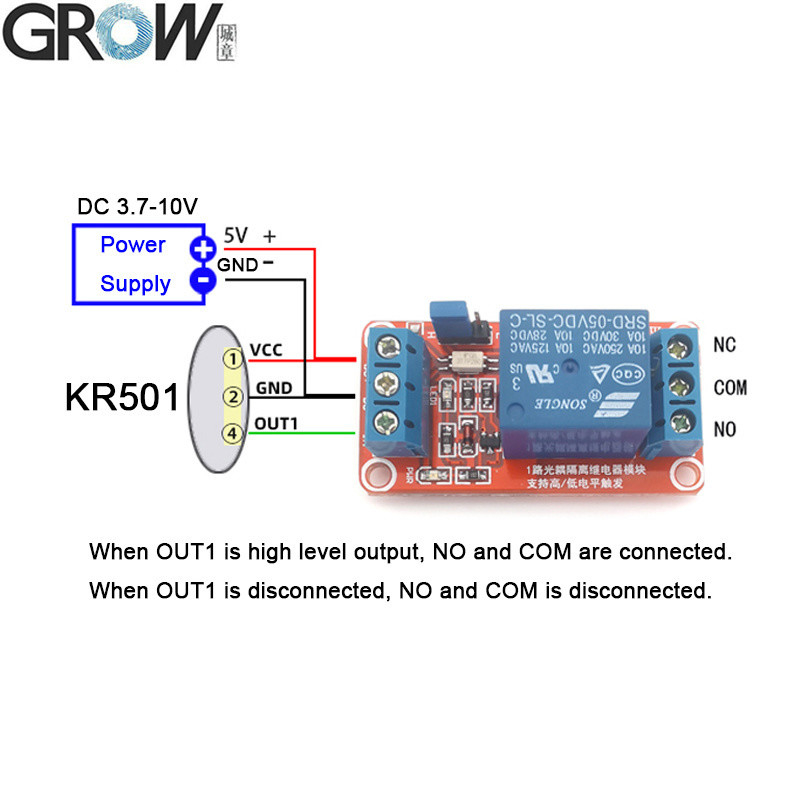

Parmak izi geçtikten sonra, OUT1 pini 3.3V voltaj ve 500mA akım ile 1 saniye boyunca bir sinyal verir. Başlatma durumunda, herhangi bir parmak izi geçebilir.

1. Parmak İzi Kaydetme: Kayıtlı parmak izine uzun basın (Başlangıç durumunda herhangi bir parmağa basın), mavi gösterge ışığı yanana ve müzik duyulana kadar, sistemin kayıt durumunda olduğu anlamına gelir, parmak izi toplama alanında parmağa birden fazla kez basın, her basışta "di" sesi duyulur, müzik duyulana kadar parmak izi kaydı başarılı olur. Sistem kayıt durumundayken parmak izi sürekli olarak kaydedilebilir; daha fazla parmak izi eklemeye gerek yoksa, birkaç saniye bekleyin.

Not: Başlatma durumunda, ilk seferde 2'den fazla doğru parmak izi kaydetmek gerekir, daha sonra sistem başlatma durumundan çıkarılabilir.

2. Parmak İzini Silme (Başlatma durumuna geri dönme):

2.1 Kayıtlı parmak izine uzun basın, kırmızı gösterge ışığı yanana kadar, tüm parmak izlerinin silindiği ve başlatma durumuna geri döndüğü anlamına gelir.

2.2 INIT_KEY pinini kullanın. Bekleme durumunda, INIT_KEY pinini toprağa bağlayın, kırmızı gösterge yanana kadar, "Di-" sesini duyun, topraklamayı kesin, gösterge yeşile döner, tüm parmak izlerinin silindiği ve başlatma durumuna geri döndüğü anlamına gelir.
