Detay Bilgi

Model NO.:	KR501	Screen:	as Picture
Communication Interface:	RS232	Parmak izi kapasitesi:	20
Power Supply:	DC 3.7-10V	Çıkış:	1 Saniye, 3.3V-500mA
Stand-by Current for Control Board:	2.5-7ua,Typical Value: 3ua	Çalışma akımı:	40-250mA,Tipik Değer: 45mA
Size:	Diameter 36mm	Transport Package:	Standard Export Carton Package
Spesifikasyon:	Güç kaynağı: DC 3.7-10V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Renk:	resim olarak
Samples:	US$ 6.5/Piece 1 Piece(Min.Order) \|	Özelleştirme:	Kullanılabilir Kişiselleştirilmiş İstek
Shipping Cost:	about shipping cost and estimated delivery time.	Ödeme yöntemi:	İlk Ödeme Tam Ödeme
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Vurgulamak:	3.3V Parmak izi kontrol tablosu , 3.3V parmak izi tarayıcı modülü , Yüksek Seviye Çıktı Parmak izi Kontrol Paneli

Ürün Açıklaması

Grow KR501 Yüksek Seviye Çıkış DC3.3-10V Parmak izi Kontrol Modülü

Teknik parametreler

DC3.7-10V, Yüksek Seviye Çıkış, Çıkış:1 saniye, 3.3V-500mA

·Parmak izi kapasitesi: 20

·İşleme Voltajı: DC 3.7-10V

·Ayarlanma akımı (dış ekipman hariç): 2.5-7uA Tipik değer: 3uA

·İş akımı (dış ekipman hariç): 40-250mA Tipik değer: 45mA

·Çıktı: 1 saniye, 3.3V-500mA

·Alç voltaj alarmı: ≤4.8V

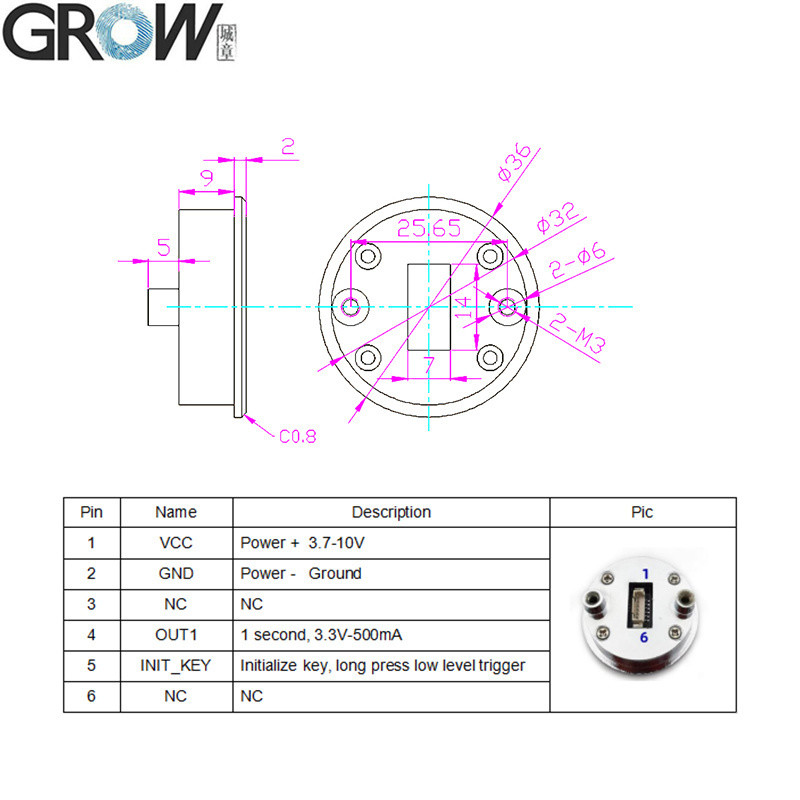

Pin Tanımı:

Pin	Adı	Açıklama
1	VCC	Güç +3.7-10V
2	GND	Güç - Yer
3	NC	NC
4	OUT1	1 saniye, 3.3V-500mA
5	KEY_INIT	Başlatma tuşu, uzun basın düşük düzey tetikleyici
6	NC	NC

Operasyon talimatı

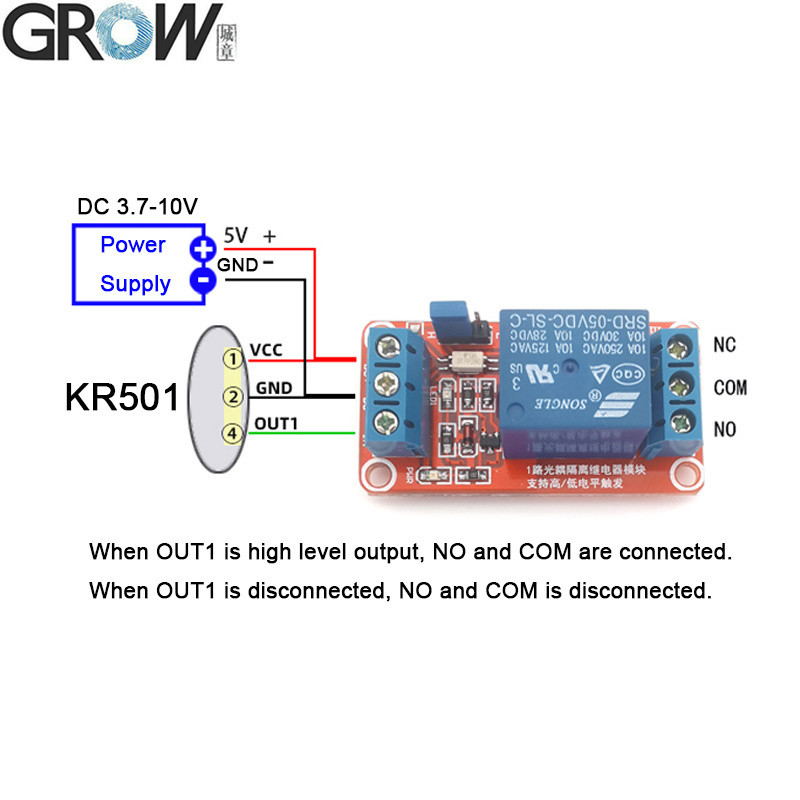

Parmak izi geçtikten sonra, OUT1 pin 3,3V voltajı ve 500ma akımı ile 1 saniye boyunca bir sinyal çıkarır. Başlatma durumunda, herhangi bir parmak izi geçebilir.

1- Parmak izi kayıt:Kayıtlı parmak izi uzun basın ((Başlangıç durumunda herhangi bir parmak izi basın), mavi gösterge ışığı açılana kadar ve müzik duyan, sistem kayıt durumunda anlamına gelir,Parmak izi toplama alanında parmağını birkaç kez basın.,her basınç "di" sesi vardır, müzik dinlemek anlamına gelinceye kadar parmak izi kayıt başarılı. parmak izi sistem kayıt durumundayken sürekli olarak kaydedilebilir; eğer parmak izi eklemek için daha fazla gerek yok,Birkaç saniye bekle..

Not:Başlatma durumunda,ilk kez 2'den fazla doğru parmak izi kaydetmek zorunda,sonra sistem başlatma durumundan çıkarılabilir.

2. Parmak izi sil ((Başlangıç durumuna geri dön):

2.1 Kaydedilen parmak izi kırmızı gösterge ışığı yanana kadar uzun süre basın, tüm parmak izlerinin silindiği ve yeniden başlatma durumuna döndüğü anlamına gelir.

2.2 INIT_KEY pinini kullanın. Bekleme durumunda, INIT_KEY pinini yere bağlayın, kırmızı gösterge açılana kadar, "Di-" sesini duyun, yere bağlanmayı kesin, gösterge yeşile döner,Yani tüm parmak izleri silinir ve başlangıç durumuna geri döner..

Etiket:

Menşe yeri:	Çin
Sertifika:	CE

Min sipariş miktarı:	1
Ambalaj bilgileri:	karton
Teslim süresi:	Yoğun Sezon Teslim Süresi: 15 iş günü içinde Düşük Sezon Teslim Süresi: 15 iş günü içinde
Ödeme koşulları:	T/T, Paypal
Yetenek temini:	5000
