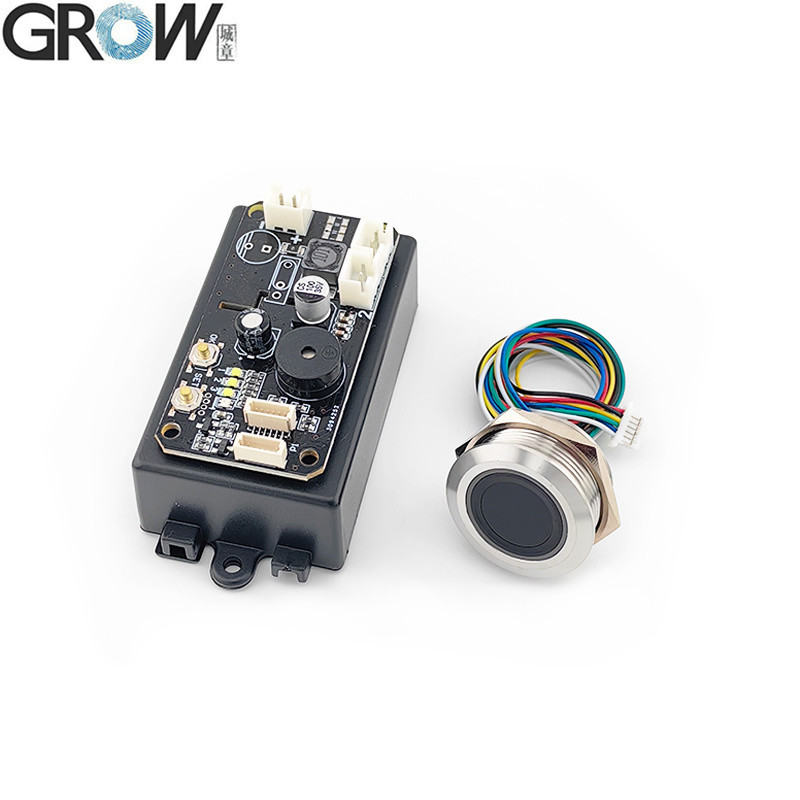

DC 12V Parmak izi sensörü Arduino 120/200 Kapasitesi için

KS220-S Teknik parametreler
Teknik parametreler:
· Güç kaynağı: DC 12V
·Durma akımı: 25uA
·Parmak izi kapasitesi:
·Yönetici Parmak izi: 10 adet

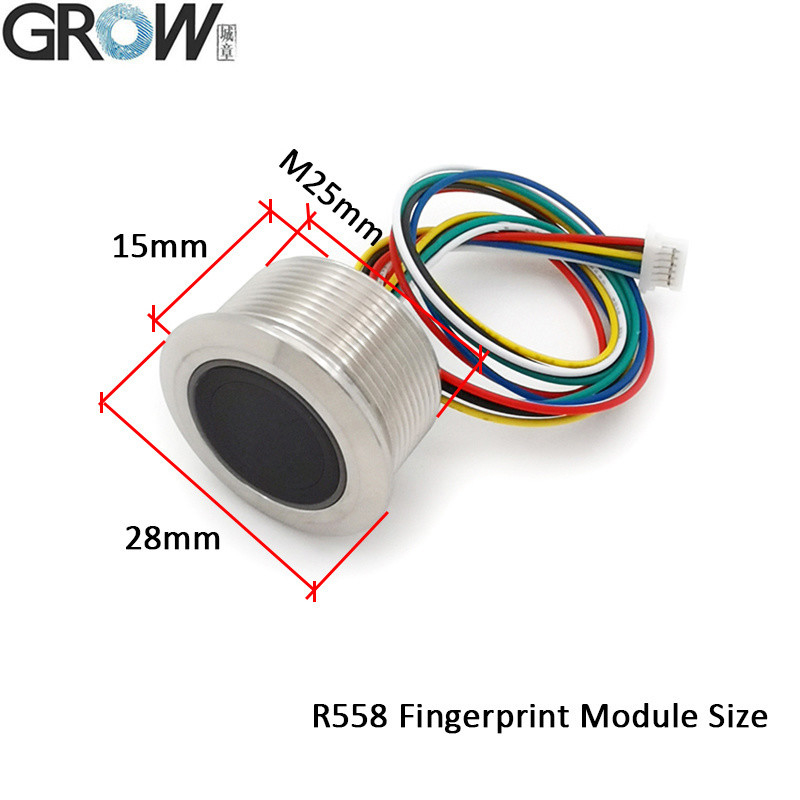

·Kullanıcı parmak izi: R503/R502-F:190 parça R558/R558S:110 parça
Çıkış: Relay
·Rele Modu: Kendinden kilitlenme Modu, Çakma Modu, Koşu Modu

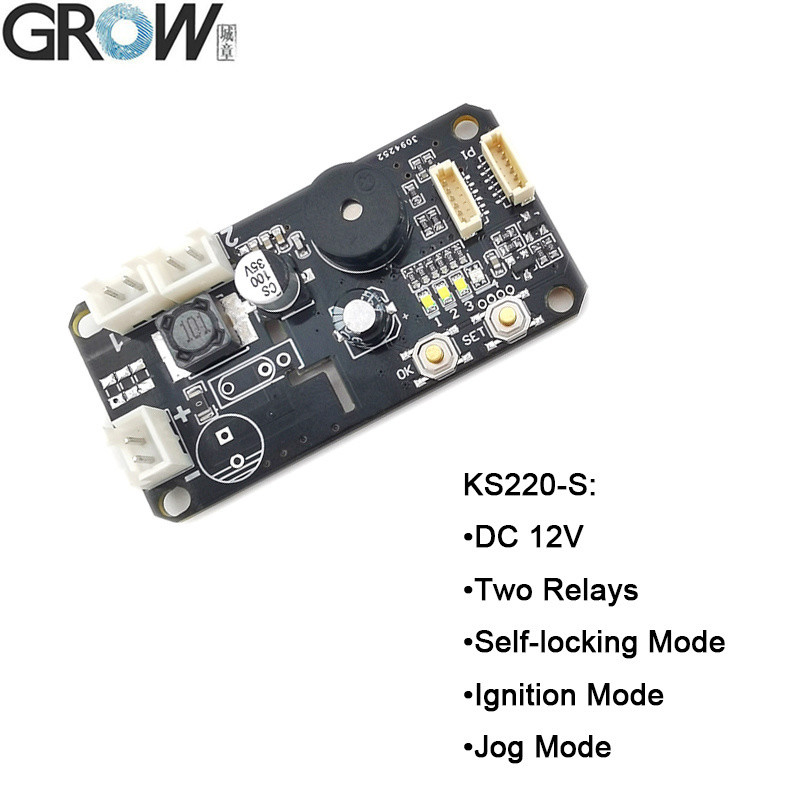

DC12V, 2 röle çıkışı, Yönetici/Kullanıcı parmak izi, Yürüyüş Modu, Otomatik Kilitleme Modu, Çakma Modu

KS220-S Uygulama talimatı
(Fabrika çalışma durumunda, 1 numaralı röle kendiliğinden kilitleme modunda, 2 numaralı röle çakma modunda.)

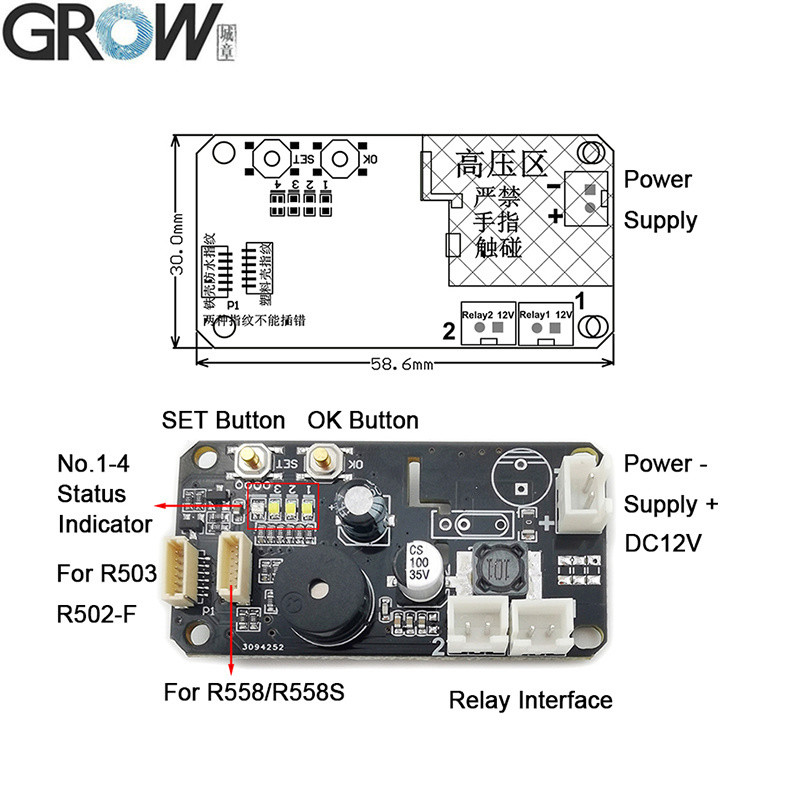

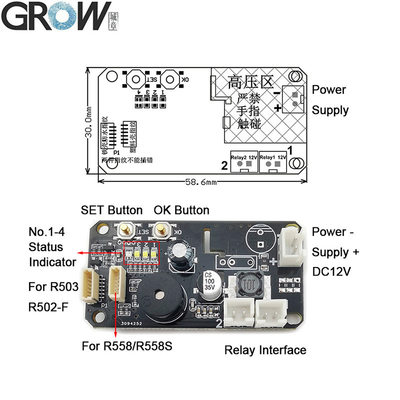

1- Kayıt yöneticisi parmak izi:SET düğmesine kısa basın, No.4 durum göstergesi mavi gösteriyor, sonra onaylamak için OK düğmesine basın, şimdi parmak izi modülü LED yanıp sönüyor,Aynı yönetici parmağını parmak izi toplama alanına parmak izi kayıt başarılı olduğu anlamına gelen müziği dinleyene kadar birden fazla kez koyun. Parmak izi sürekli olarak kaydedilebilir ve 10 adet yönetici parmak izi kaydedebilir; parmak izi eklemeye gerek yoksa, çıkmak için birkaç saniye beklemek.Yöneticinin kayıtlı olması, "DiDiDi" sesini duyduktan sonra otomatik olarak yöneticinin kayıt durumundan çıkacaktır. Eğer SET düğmesine tekrar basarsanız kullanıcı parmak izi kayıtlarına başlayacaktır.Yönetici parmak izi kilit açma fonksiyonu yok, sadece parmak izi kaydetmek veya silmek için kullanılır. Yönetici parmak izi mor halka LED, kullanıcı parmak izi mavi halka LED gösterir.

2. Kullanıcı parmak izi kayıt:Modül mavi gösterge ışığını gösterene ve müziği duyana kadar yöneticinin parmak izine basın. Bu, kullanıcı parmak izini ekleyebilir.Aynı kullanıcı parmağını parmak izi toplama alanına parmak izi kayıt başarılı anlamına gelir müzik dinlenene kadar birkaç kez koymak.Parmak izi sistem kayıt durumundayken sürekli olarak kaydedilebilir; parmak izi eklemeye gerek yoksa, birkaç saniye bekleyin.

3. Kullanıcı Parmak izi sil:Modül kırmızı ışık gösterene kadar yöneticinin parmak izi tuşuna basın ve "DiDiDi" sinyalini ve müziği duyun, bu da kullanıcı parmak izlerinin silindiği anlamına gelir.

4- Fabrika ayarlarına geri dön:NO.4 durum göstergesi kırmızıya çıkana kadar SET düğmesine tekrar tekrar kısa basın.parmak izi modülü kırmızı gösterge ışığı hızlı yanıp sönene kadar OK düğmesine uzun basın ve müzik dinleyin başlatma işlemi başarılı anlamına gelir.

5- 1 numaralı röleyi nasıl kullanılır:Kısa basın kayıtlı kullanıcı parmak izi parmak izi modülü yeşil ışık gösteriyor.

6.Rele 2'yi nasıl kullanılır:Kullanıcının parmak izini uzun basın.

Not:
1.Herhangi bir parmak izi fabrika durumunda kullanılabilir, ancak parmak izi kaydedildikten sonra işlev geçersiz olacaktır.
