Teknik parametreler
DC10-30V, Relay Çıkışı, Jog Modu ((0.5s-99s) / Çakma Modu/Kendinden kilitlenme Modu.
SET düğmesi veya uzaktan kumanda ile yönetilen ((farklı üç veritabanına parmak izi ekle / sil, röle süresini değiştir ve benzeri)
· Güç kaynağı: DC10V--30V
Çıkış:Rele ((Max. akım: 10A)
·Parmak izi kapasitesi: 200 adet
·Rele Fonksiyonu:Jog Modu ((0.5s-99s) /İnfeksiyon Modu/Özden kilitlenme Modu
Operasyon talimatı

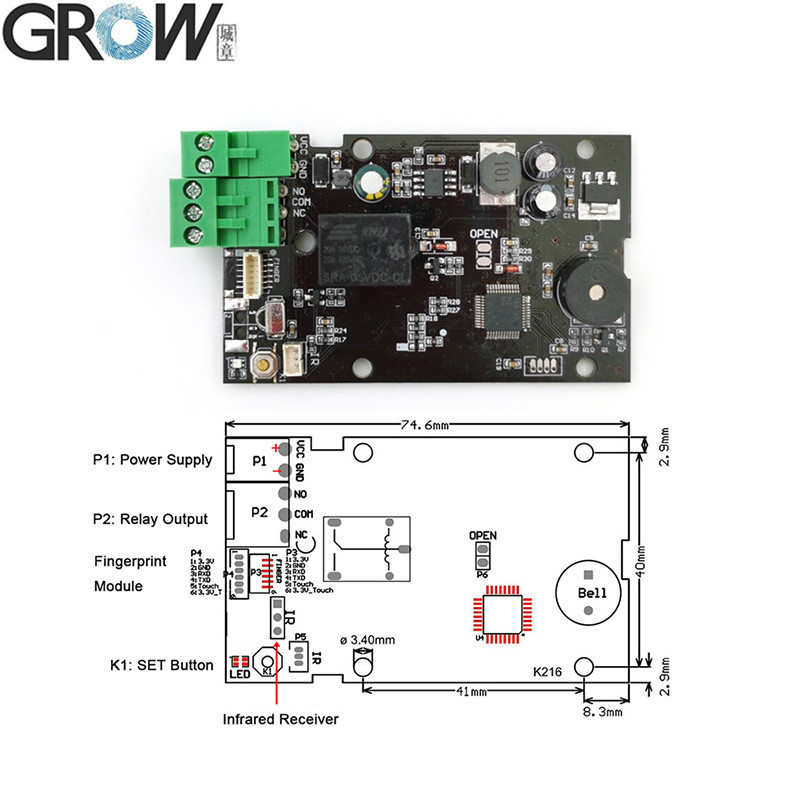

1. SET Button:
1.1 SET düğmesine kısa bir süre basın,sistem kayıt durumunda ve gösterge ışığı hızlı yanıp söner, her parmak izi için birkaç kez basın, müzik dinlerken parmak izi kaydı başarılı olur.
Parmak izi sistem kayıt durumundayken sürekli olarak kaydedilebilir; parmak izi eklemeye gerek yoksa, birkaç saniye bekleyin.Mevcut veritabanı dolduğunda, otomatik olarak bir sonraki veritabanına kaydedilir.)
1.2 Fabrika öntanımlı ayarına döndüğünüzde, uzun bir "Di" sinyali duyulana kadar SET düğmesine basın ve
Müzik, başlatma işleminin başarılı olduğu anlamına geliyor.

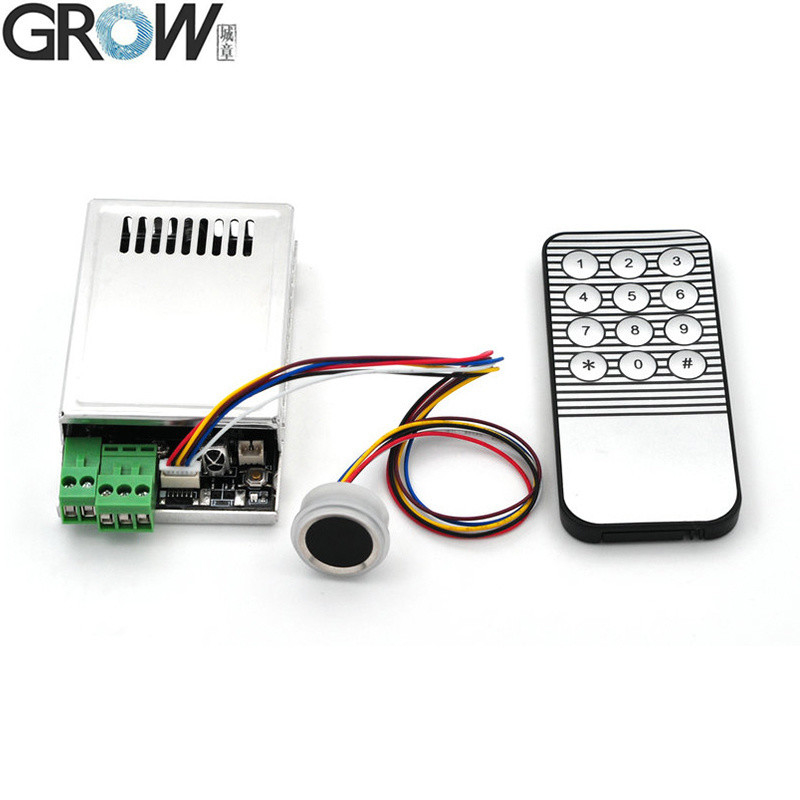

2Uzaktan kumanda:
Uzaktan kumandayı kullanırken, lütfen ilk uyanmak için modüle dokunun.
2.1 Mavi ışık göstergesi programlamada belirtilmiş, müzik çalışmanın başarılı olduğu anlamına gelir.
Varsayılan parola: 123456, parola uzunluğu: 6 sayı
2.2 Parolayı değiştir:Basın * parola * 1 * yeni parola * yeni parola #
2.3 Parmak izi kaydı:Basın * parola * 2 * Veritabanı ((1-5) #, * düğmesine basıldığında veya birkaç saniye beklerken parmak izi durumundan çık.
Mesela:Veritabanı 3'te kayıt ol: * parola * 2 * 3 #
2.4. Parmak izi sil:Basın * parola * 3 * Veritabanı ((1-5) #
Mesela:Veritabanında sil 3: * parola 3 * 3 # basın
2.5. Koşu modunda röle saat ayarlamaları:*Sifre* 4* Zamanı basın ((0.5-99s) #
Mesela:0.5s ayarlayın: * parola 4 * 00 # basın
Mesela:Set 1s: * parola 4 * 01 # basın
Mesela:Set 5s: * parola 4 * 05 # basın
Mesela:99'ları ayarlayın: * parola 4 * 99 #
2.6. Çalışma Modu Ayarlama:
Jog Modu: * parola 5 * 1 # basın
Çakma Modu: * parola 5 * 2 # basın
Kendiliğinden kilitleme modu: * parola 5 * 3 # basın
2.7Bekleme Kipi Seçimi:
Bekleme Modu Açık: * parola 6 * 0 # basın
Bekleme Modu Kapalı: * parola 6 * 1 # basın
2.8- Fabrika moduna geri dön.* Şifresi * 7 * şifresi # basın
2.9. Şifre Kullanım:Basın * parola ve röle kapalı, basın # ve röle açıldı
Not: Herhangi bir parmak izi fabrika durumunda kullanılabilir, ancak parmak izi kaydedildikten sonra işlev geçersiz olacaktır.
R502-F Özellikleri
| Model |
R502-F |
| Türü |
Kapasitif parmak izi modülü |
| Arayüz |
UART ((TTL) |
| Karar |
508 DPI |
| Voltaj |
DC 3.3V |
| Parmak izi kapasitesi |
200 |
| Algılama dizisi |
192*192 piksel |
| Çalışma akımı |
20mA |
| Bekleme akımı |
Tipik dokunma bekleme voltajı: 3.3V, ortalama akım: 2uA |

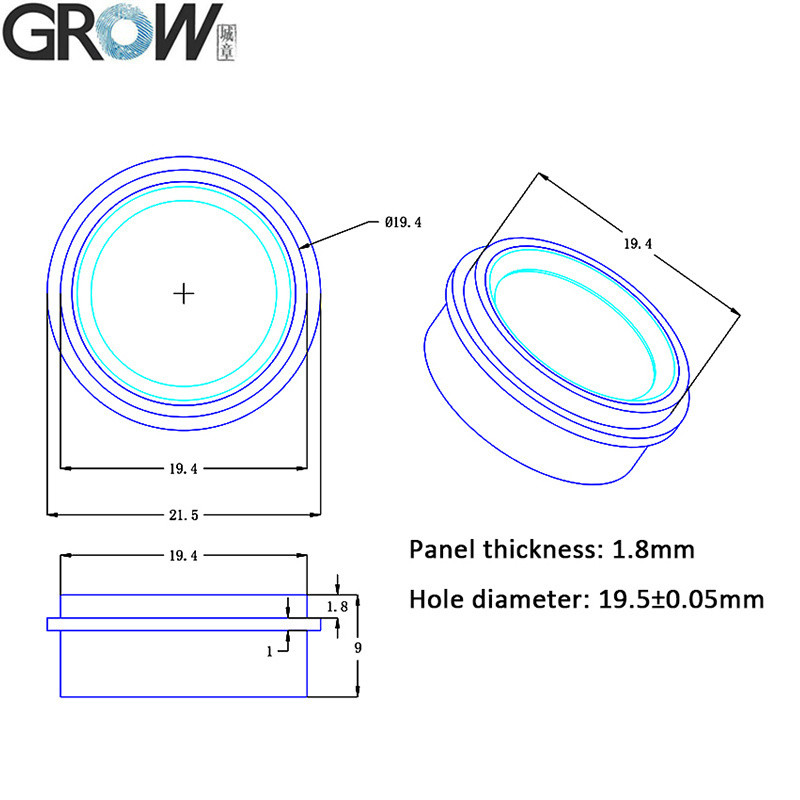

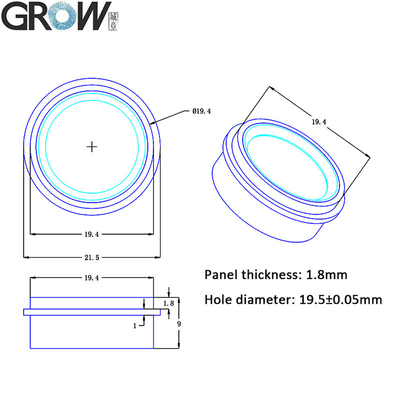

| Parmak izi modülünün dış boyutu |
Diametre 21,5 (mm) |
| Parmak izi modülünün iç boyutu |
Diametre 19,5 (mm) |
| Parmak izi modülünün yüksekliği |
9 (mm) |
| Etkili toplama alanı |
Diametri 15,5 (mm) |

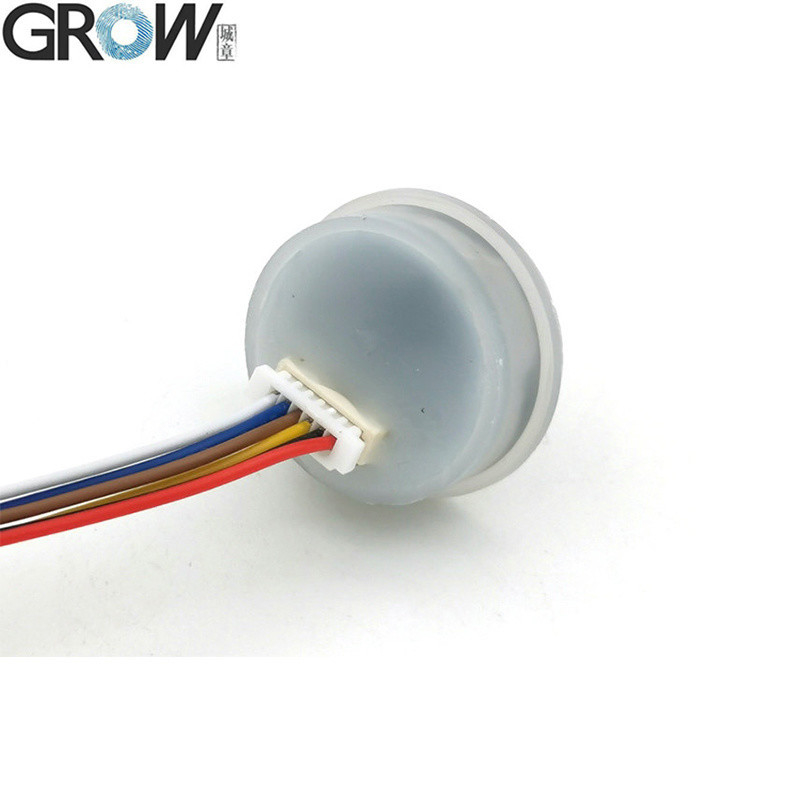

| Bağlantı |
MX1.0-6Pin |

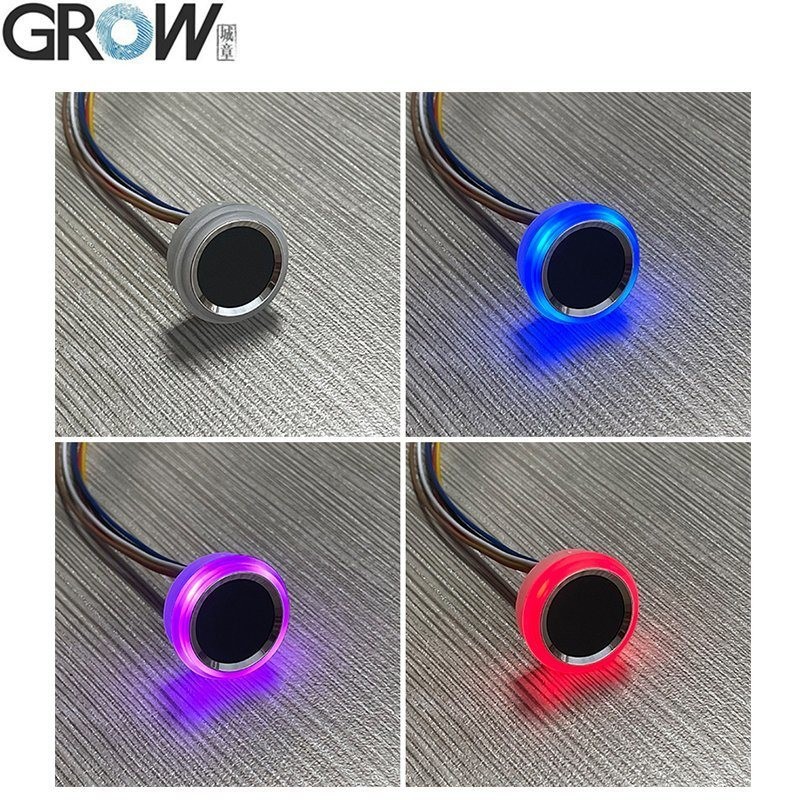

| LED Kontrolü |
Evet. |
| LED Rengi |
Mavi ve Kırmızı |
| Tarama Hızı |
< 0,2 saniye |
| Doğrulama Hızı |
< 0.3 saniye |
| Eşleşme Yöntemi |
1:1" 1:N |
| FRR |
% ≤ 1 |
| FAR |
≤ 0,001% |
| Çalışma ortamı |
-20C --- 60C |
| Çalışma Nemliği |
% 10-85 |
| Anti-statik kapasite |
15KV |
| Sıkıştırma direnci yoğunluğu |
1 milyon kez |
| İletişim baud hızı (UART): |
(9600 × N) bps, burada N = 1 ~ 12 ((varsayılan N = 6, yani 57600bps) |
Dosyalar
·Arduino, Android,Net,Windows ve benzeri için Ücretsiz Referans SDK Dosyaları sağlamak.
·Kullanıcı kılavuzu sağlanmalı
