Detay Bilgi

Model NO.:	K236-a+R502-F	Ekran:	resim olarak
İletişim arayüzü:	RS232, USB	Parmak izi kapasitesi:	80
Güç kaynağı:	DC 6V (4*AAA Pil)	Bekleme akımı:	<7ua
Çıkış:	DC5-6V, 300mA	K236-a Boyutu:	8747,116,5 mm
R502-F Boyutu:	Çap 21.5mm	Taşıma Paketi:	standart ihracat karton paketi
Spesifikasyon:	DC 6V (4*AAA Pil)	Ticari marka:	BÜYÜMEK
Kaynağı:	Çin	HS kodu:	8471609000
Yetenek temini:	5000	Ses Hizmeti:	Ses Hizmeti Olmadan
Saat:	Saatsiz	Renk:	resim olarak
Örnekler:	23,4 ABD Doları/Adet 1 Adet (Min.Sipariş) \|	Özelleştirme:	Kullanılabilir Kişiselleştirilmiş İstek
Nakliye maliyeti:	Nakliye maliyeti ve tahmini teslimat süresi hakkında.	:	İlk Ödeme Tam Ödeme
para birimi:	ABD$	İade ve geri ödemeler:	Ürünleri teslim aldıktan sonra 30 güne kadar iade talebinde bulunabilirsiniz.

Ürün Açıklaması

K236-A Teknik parametreler

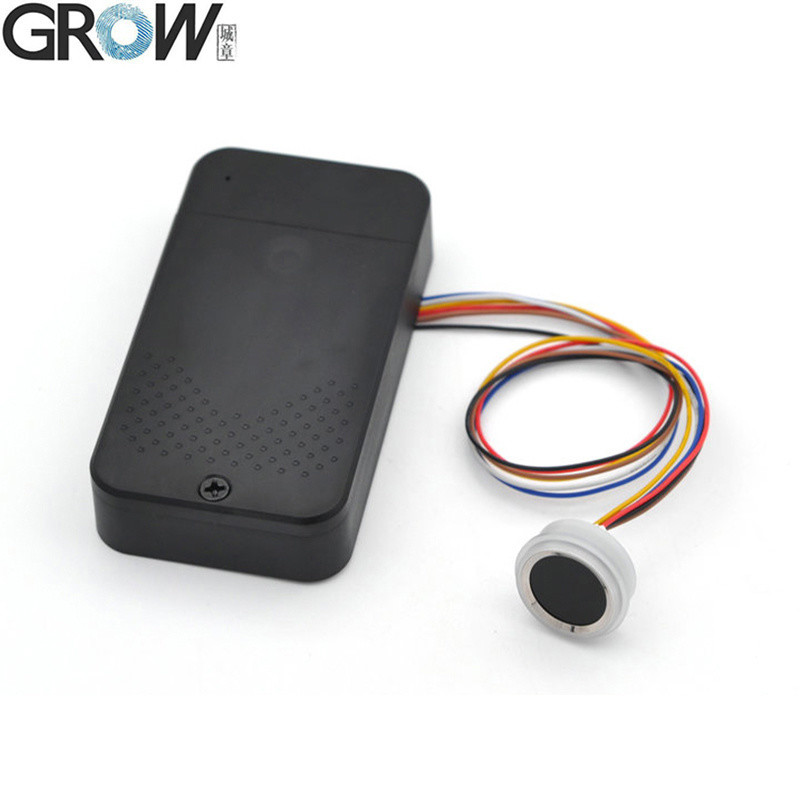

*K236-Bir parmak izi kontrol kartı, batarya kutusu ve devreler kartı entegre ve düşük güç tüketimi tasarımı kullanır.
* Güç kaynağı 4*AAA pil.
* Yönetici ve kullanıcı parmak izi fonksiyonuna sahip.
* Elektronik kilit vücudu, röle ve diğer ekipmanlar için uygun iki çıkış modu seçilebilir.
*K236-A, R502, R502A, R502AW, R503 parmak izi modülü ile kullanılabilir.

· Güç kaynağı: DC 6V (4*AAA Pil)
·Kontrol paneli akımla dur: <7uA
·Parmak izi kapasitesi:
Yöneticinin parmak izi: 20 adet
Kullanıcı parmak izi: 60 adet
Çıkış: DC5-6V, 300mA

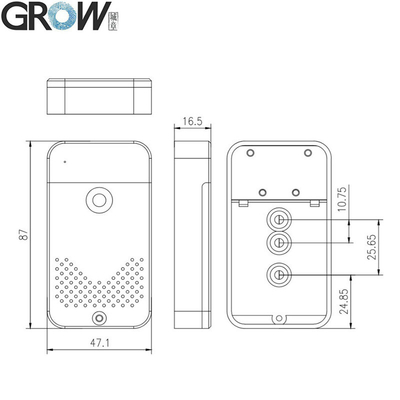

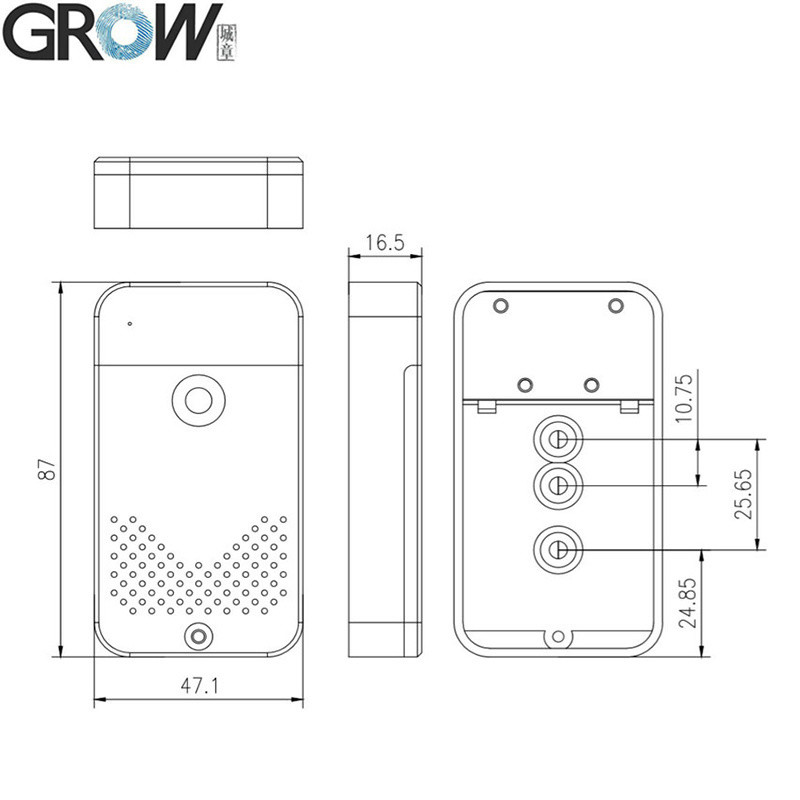

·Bölüm: 87*47.1*16.5mm

K236-A Uygulama talimatı

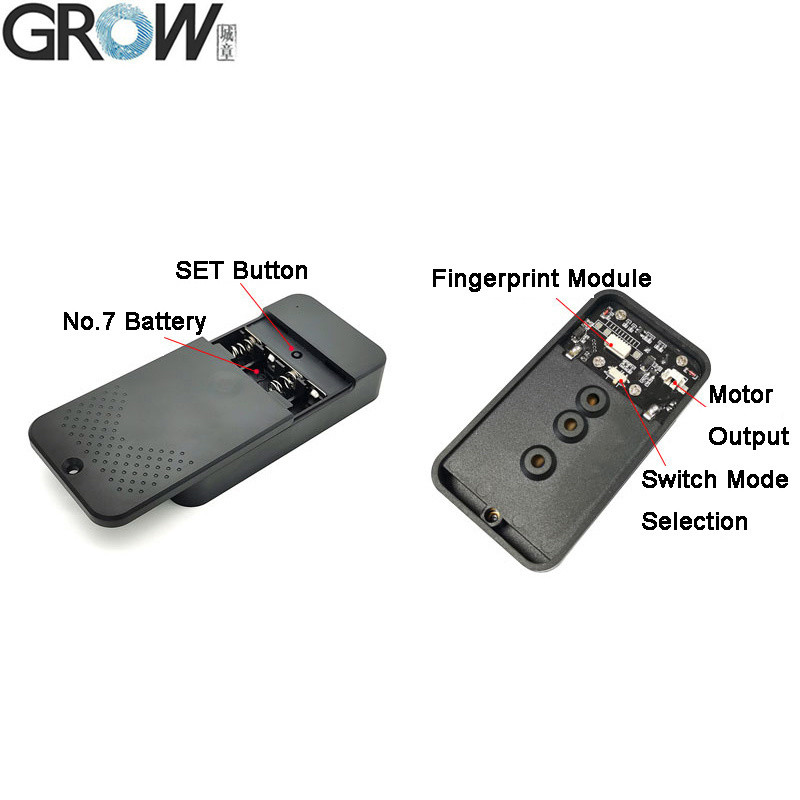

1. Kayıt yöneticisi parmak izi:SET düğmesine basın kısa süre sonra,sistem yöneticisi kayıt durumunda ve mavi gösterge ışığı hızlı yanıp sönüyor,Aynı parmağı parmak izi toplama alanına parmak izi kayıt başarılı olduğu anlamına gelen müzik duyuncaya kadar birkaç kez koyun.Parmak izi sürekli olarak kaydedilebilir.Parmak izi eklemeye gerek yoksa, çıkış için birkaç saniye bekleyin.
2. Kullanıcı parmak izi kaydet: Kullanıcı parmak izi ekleyebilirsiniz anlamına gelir, mavi gösterge ışığı hızlı yanıp sönene kadar yöneticinin parmak izi basın.Aynı kullanıcı parmağını parmak izi toplama alanına parmak izi kayıt başarılı anlamına gelir müzik dinlenene kadar birkaç kez koymak. Parmak izi sürekli olarak kaydedilebilir. Eğer parmak izi eklemeye gerek kalmazsa, çıkış için birkaç saniye bekleyin.

3. Kullanıcı parmak izi sil: Kırmızı gösterge ışığı hızlı yanıp sönene kadar yöneticinin parmak izine basın ve "Di"yi duyun, parmağı uzaklaştırın, kırmızı gösterge ışığı yavaşça yanıp söner, parmağını tekrar basın,Dinle Di Di Di ve müzikKullanıcının parmak izlerinin silindiği anlamına gelir.

4.Factory Default'a Geri: "Di-Di-Di" sinyalini duyuncaya kadar SET düğmesine uzun basın ve düğmeyi serbest bırakın, başlangıç işleminin başarılı olduğu anlamına gelir.

5. Mod Seçimi: düğme düğmesi tarafından ayarlandı:

[Sağda]: DC5V çıkış ve 0.5 saniye tutun; 5 saniye durun, sonra eksi voltaj çıkış ve 0.5 saniye tutun.

Parmağı çıkarana kadar çıkış DC5V'de tutun.

Not:
1. Voltaj DC4.7V'den küçük olduğunda, kırmızı ışık söner, düşük voltaj uyarısı anlamına gelir.
2. "Sol" modunda, Kullanıcı parmak izini kaydetmek/silip atmak gerektiğinde, yöneticinin parmak izine basıldıktan sonra,parmağı kaldırmak sonra aynı yönetici parmağını tekrar basın mavi/kırmızı gösterge ışığı hızlı yanıp sönene kadar ve müzik duyabilirsiniz, sonra kullanıcı parmak izini kaydedebilir / silebilir.
3Herhangi bir parmak izi fabrika varsayımında kullanılabilir ve parmak izi kaydedildikten sonra bu işlev devre dışı bırakılır.

R502-F Spesifikasyonu

Model	R502-F
Türü	Kapasitif parmak izi modülü
Arayüz	UART ((TTL)
Karar	508 DPI
Voltaj	DC 3.3V
Parmak izi kapasitesi	200
Algılama dizisi	192*192 piksel
Çalışma akımı	20mA
Bekleme akımı	Tipik dokunma bekleme voltajı: 3.3V, ortalama akım: 2uA

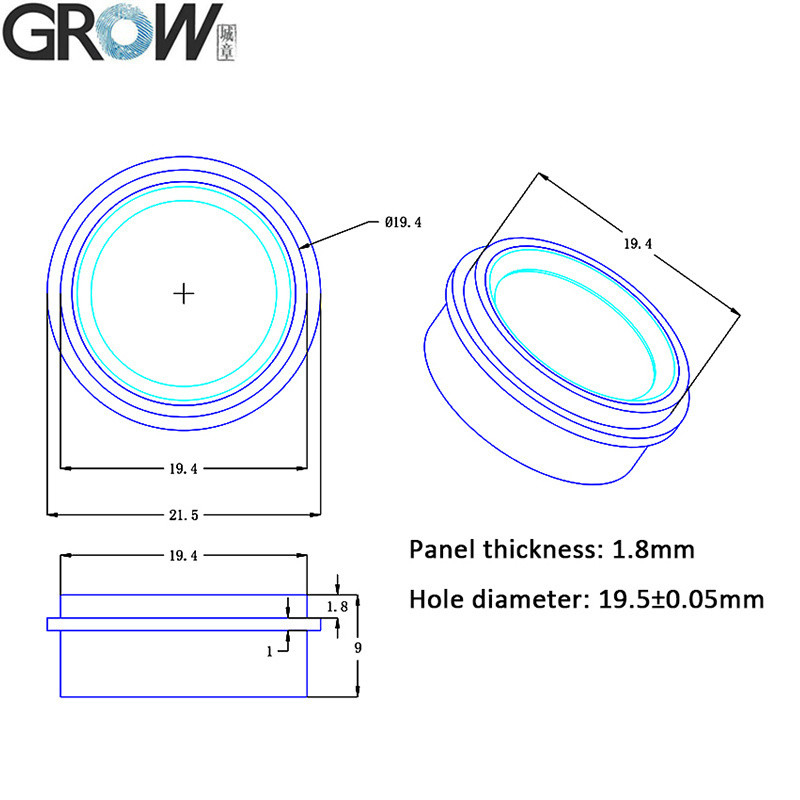

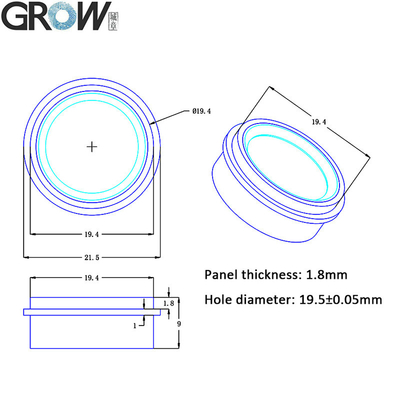

Parmak izi modülünün dış boyutu	Diametre 21,5 (mm)
Parmak izi modülünün iç boyutu	Diametre 19,5 (mm)
Parmak izi modülünün yüksekliği	9 (mm)
Etkili toplama alanı	Diametri 15,5 (mm)

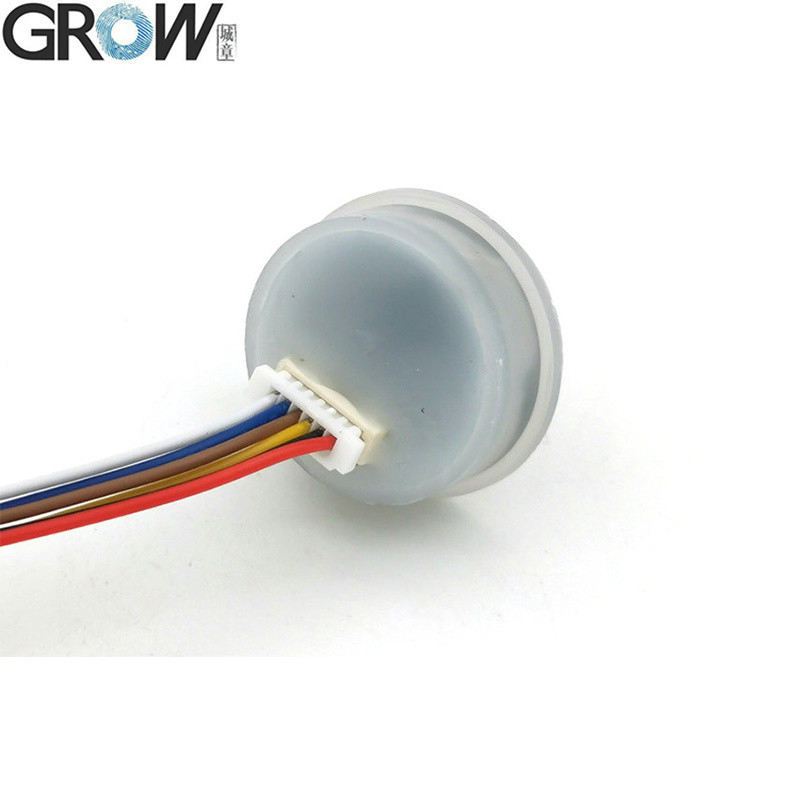

Bağlantı	MX1.0-6Pin
LED Kontrolü	Evet.

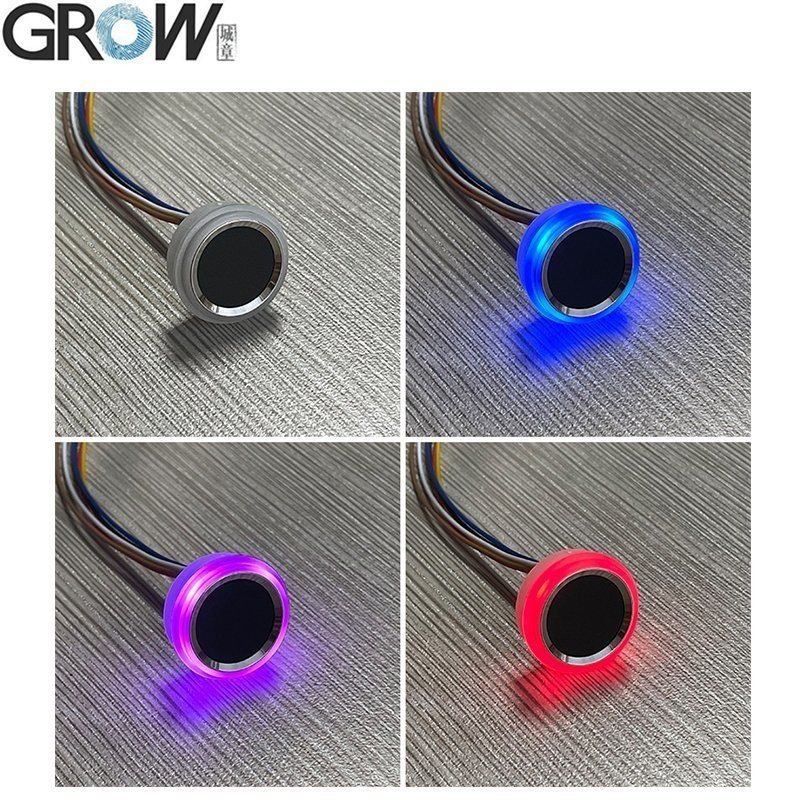

LED Rengi	Mavi ve Kırmızı
Tarama Hızı	< 0,2 saniye
Doğrulama Hızı	< 0.3 saniye
Eşleşme Yöntemi	1:1" 1:N
FRR	% ≤ 1
FAR	≤ 0,001%
Çalışma ortamı	-20C --- 60C
Çalışma Nemliği	% 10-85
Anti-statik kapasite	15KV
Sıkıştırma direnci yoğunluğu	1 milyon kez
İletişim baud hızı (UART):	(9600 × N) bps, burada N = 1 ~ 12 ((varsayılan N = 6, yani 57600bps)

Dosyalar:
·Arduino, Android,Net,Windows ve benzeri için ücretsiz Referans SDK Dosyaları sağlayın.
·Kullanıcı kılavuzu sağlanmalı

SDK dosyalarına ihtiyacınız olursa lütfen bizimle iletişime geçin.

Grow K236-a+R502-F DC6V 4*AAA Fingerprint Control Board with Battery Case

Etiket:

Menşe yeri:	Çin
Sertifika:	CE

Min sipariş miktarı:	1
Ambalaj bilgileri:	karton
Teslim süresi:	Yoğun Sezon Teslim Süresi: 15 iş günü içinde Düşük Sezon Teslim Süresi: 15 iş günü içinde
Ödeme koşulları:	T/T, Paypal
Yetenek temini:	5000
