Detay Bilgi

Model NO.:	R503S	Screen:	as Picture
İletişim arayüzü:	RS232	Fingerprint Capacity:	150
Voltage:	DC 3.3V	Collection Area:	Diameter 15.5 (mm)
Sensing Array:	160*160 Pixel	Resolution:	508 Dpi
Abrasive Resistance Intensity:	1 Million Times	Antistatic Capacity:	15kv
Fingerprint Module External Diameter:	28mm	Parmak İzi Modülü İç Çapı:	25mm(M25)
Fingerprint Module Height:	19mm	Ağırlık:	32g
LED Control:	Yes	Transport Package:	Standard Export Carton Package
Spesifikasyon:	Çap 28 (mm)	Trademark:	GROW
Origin:	China	HS kodu:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Renk:	Siyah
Samples:	US$ 10.5/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	Ödeme yöntemi:	İlk Ödeme Tam Ödeme
para birimi:	ABD$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Vurgulamak:	LED Kontrol Parmak izi sensörü modülü , LED Kontrol parmak izi tanımlama modülü , Erişim Kontrolü Parmak izi sensörü modülü

Ürün Açıklaması

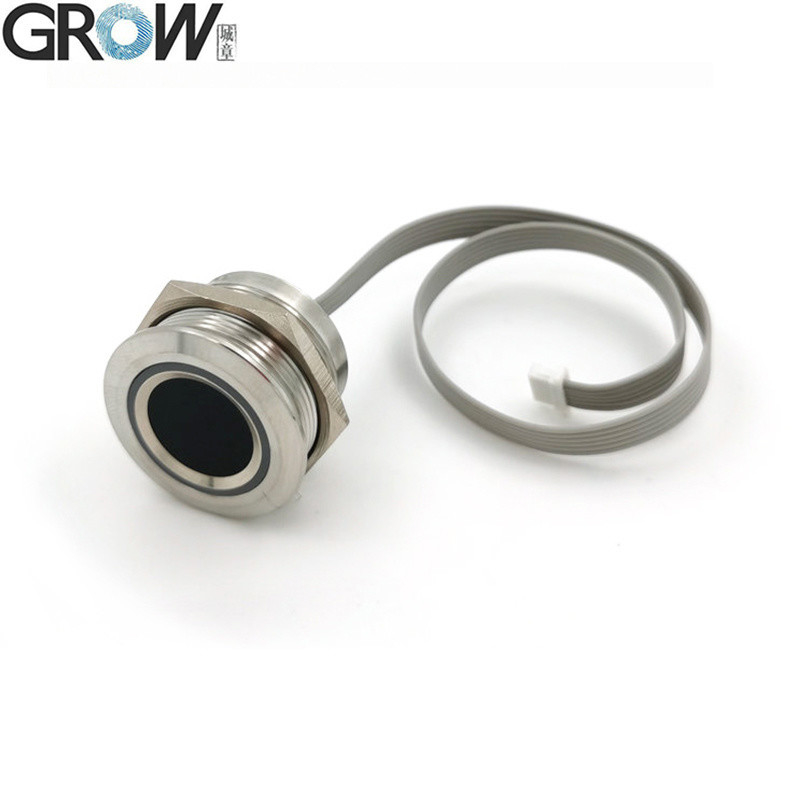

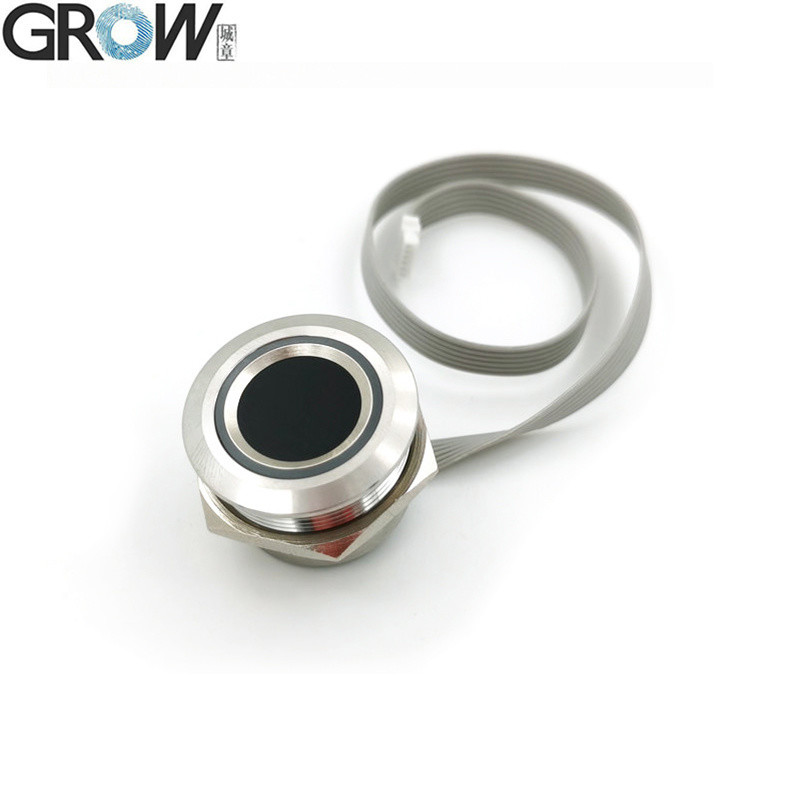

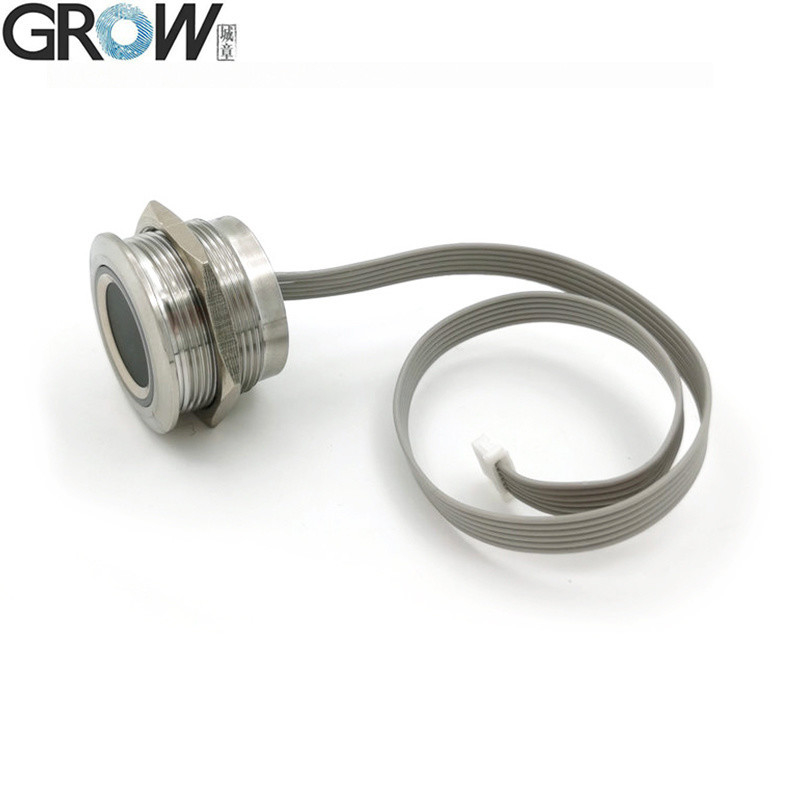

Grow R503S 160 * 160 Pixel LED Kontrol Kapasitatif Parmak izi Modülü Sensörü Tarayıcı

Açıklama

1. Entegre görüntü toplama ve algoritma çip birlikte, ALL-in-One
2. koşullara uyum sağlama esnekliği parmaklar, kuru parmaklar olsun, ıslak parmaklar, hafif doku parmak izleri parmaklar, ve eski parmaklar, hepsi yüksek tanıma oranı var
3Ana uygulama alanları: Çeşitli son ürünlere yerleştirilebilir, örneğin: erişim kontrolü, hazırlık, kasa

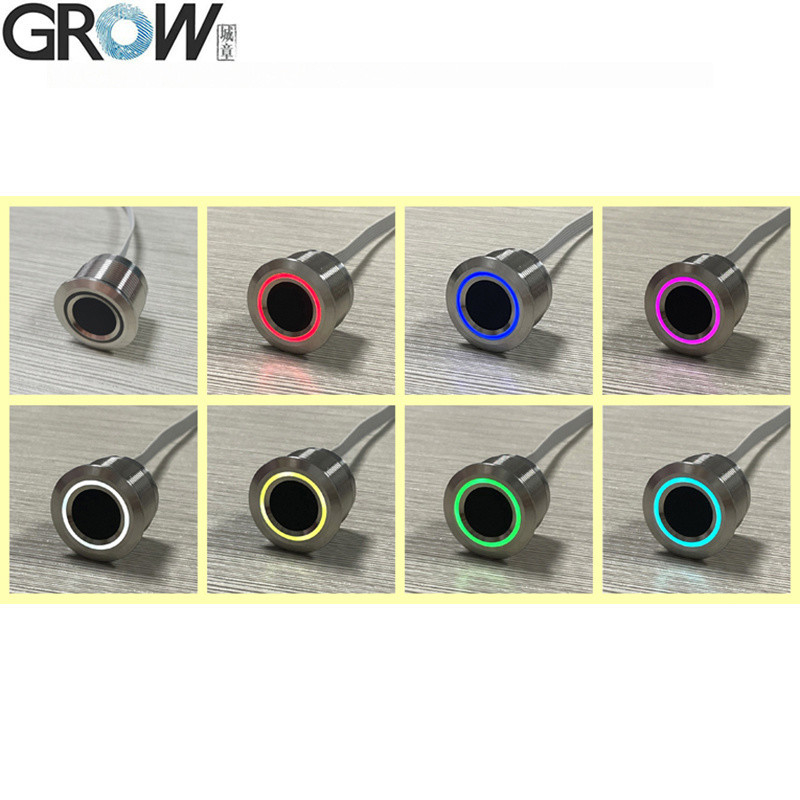

RGB halka gösterge ışığı ile R503S parmak izi modülü, LED komutla kontrol edilebilir.

	R503	R503-5V	R503-M22	R503Pro	R503S
Güç kaynağı	DC 3.3V	DC 5V	DC 3.3V	UART: DC 3.3V USB: DC 5V	DC 3.3V
Algılama Dizisi	192*192 piksel	192*192 piksel	192*192 piksel	192*192 piksel	160*160 piksel
Parmak izi kapasitesi	200	200	200	1500	150
Boyut	M25	M25	M22	M25	M25
Bağlantı	SH 1.0mm 6pin	MX 1.25mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin

R503S Özellikleri

Model	R503S
Türü	Kapasitif parmak izi modülü
Arayüz	UART ((TTL)
Karar	508 DPI
Voltaj	DC 3.3V
Parmak izi kapasitesi	150
Algılama dizisi	*160160 piksel**
Çalışma akımı	20mA
Bekleme akımı	Tipik dokunma bekleme voltajı: 3.3V, ortalama akım: 2uA
Parmak izi modülünün dış boyutu	Diametre 28 (mm)

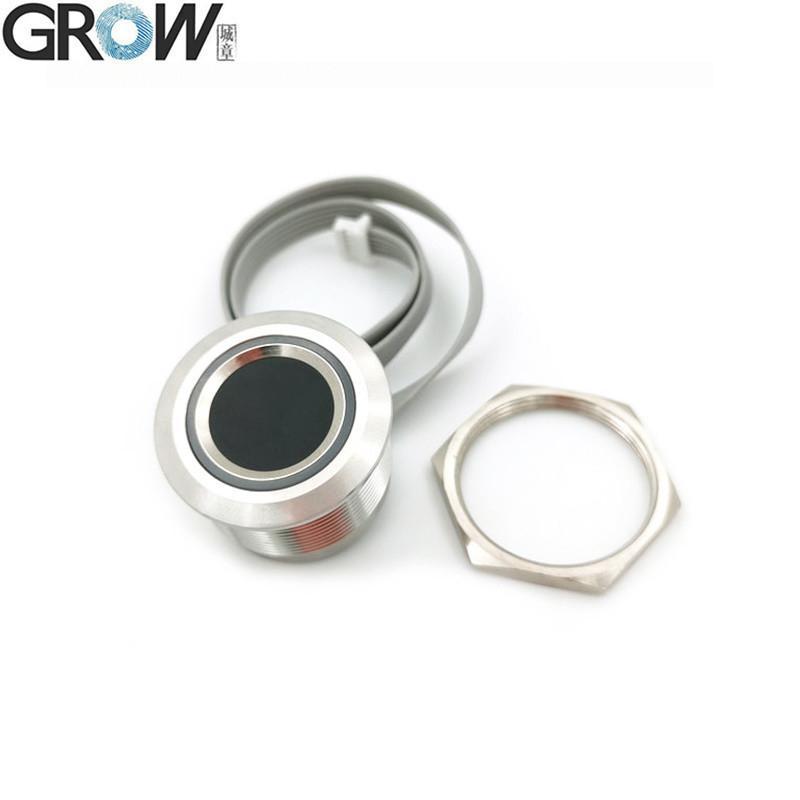

Parmak izi modülünün iç boyutu	Diametre 25 (mm) (M25)
Parmak izi modülünün yüksekliği	19 (mm)
Toplama alanı	Diametri 15,5 (mm)

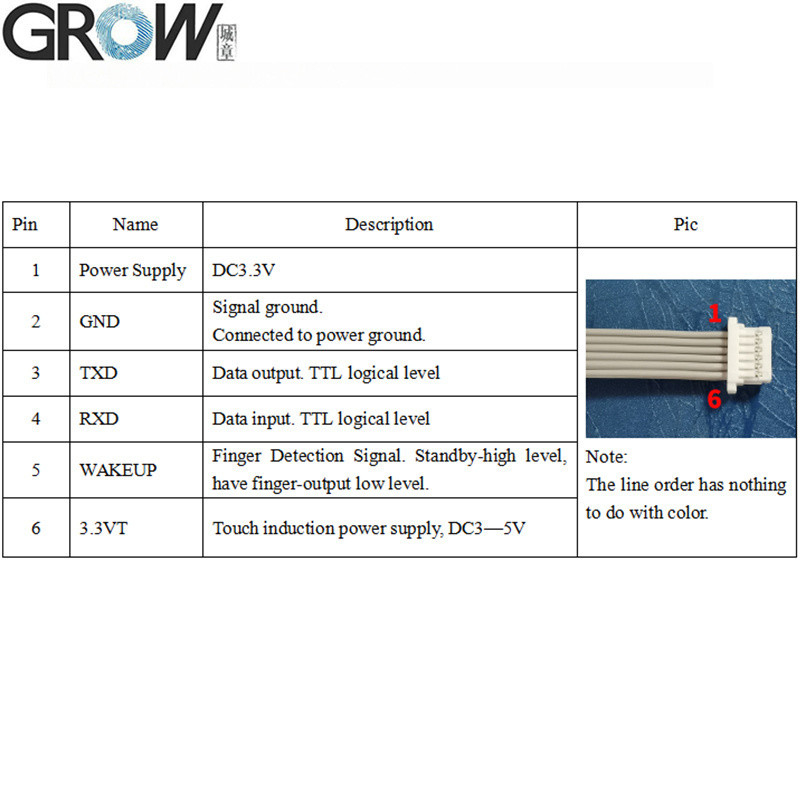

Bağlantı	SH1.0-6Pin
LED Kontrolü	Evet.
LED Rengi	RGB
Tarama Hızı	< 0,2 saniye
Doğrulama Hızı	< 0.3 saniye
Eşleşme Yöntemi	1:1" 1:N
FRR	% ≤ 1
FAR	≤ 0,001%
Çalışma ortamı	-20C --- 60C
Çalışma Nemliği	% 10-85
Anti-statik kapasite	15KV
Sıkıştırma direnci yoğunluğu	1 milyon kez
İletişim baud hızı (UART):	(9600 × N) bps, burada N = 1 ~ 12 ((varsayılan N = 6, yani 57600bps)

Dosyalar

·Arduino, Android,Net,Windows ve benzeri için Ücretsiz Referans SDK Dosyaları sağlamak.
·Kullanıcı kılavuzu sağlanmalı

R503S kullanım kılavuzunu bu web sitesinden indirebilirsiniz:
https://hzgrow.en.made-in-china.com

R503 YouTube'da test programı işleyişini gösteren video:https://youtu.be/eD2xtwCWOmQ

SDK dosyalarına ihtiyacınız olursa lütfen bizimle iletişime geçin.

Grow R503s 160*160 Pixel LED Control Capacitive Fingerprint Module Sensor Scanner

Etiket:

Menşe yeri:	Çin
Sertifika:	CE

Min sipariş miktarı:	1
Ambalaj bilgileri:	karton
Teslim süresi:	Yoğun Sezon Teslim Süresi: 15 iş günü içinde Düşük Sezon Teslim Süresi: 15 iş günü içinde
Ödeme koşulları:	T/T, Paypal
Yetenek temini:	5000

LED Kontrol Parmak izi Sensörü Modülü 160 * 160 Piksel Erişim Kontrolü
