Detay Bilgi

Model NO.:	R503-M22	Screen:	as Picture
İletişim arayüzü:	RS232	Fingerprint Capacity:	200
Voltage:	DC 3.3V	Effective Collection Area:	Diameter 15.5 (mm)
Algılama Dizisi:	190*190 Piksel	Karar:	508 Dpi
Abrasive Resistance Intensity:	1 Million Times	Antistatic Capacity:	15kv
Fingerprint Module External Diameter:	25mm	Fingerprint Module Inner Diameter:	22mm(M22)
Fingerprint Module Height:	15mm	Weight:	32g
Led kontrolü:	- Evet.	Transport Package:	Standard Export Carton Package
Spesifikasyon:	Çap 25 (mm)	Trademark:	GROW
Kaynağı:	Çin	HS Code:	8471609000
Supply Ability:	5000	Paket Boyutu:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Samples:	US$ 13.9/Piece\| 1 Piece(Min.Order)
Customization:	Available\|Customized Request	Shipping Cost:	Contact the supplier about freight and estimated delivery time.
Payment Methods:	Initial Payment/Full Payment	Currency:	US$
İade ve geri ödemeler:	Siparişiniz gönderilmezse, kaybolursa veya ürün sorunlarıyla ulaşırsa para iadesi talep edin.
Vurgulamak:	Kompakt Parmak izi tanıma modülü , Kompakt Kapasitatif Parmak izi modülü , Kalıcı Parmak izi tanıma modülü

Ürün Açıklaması

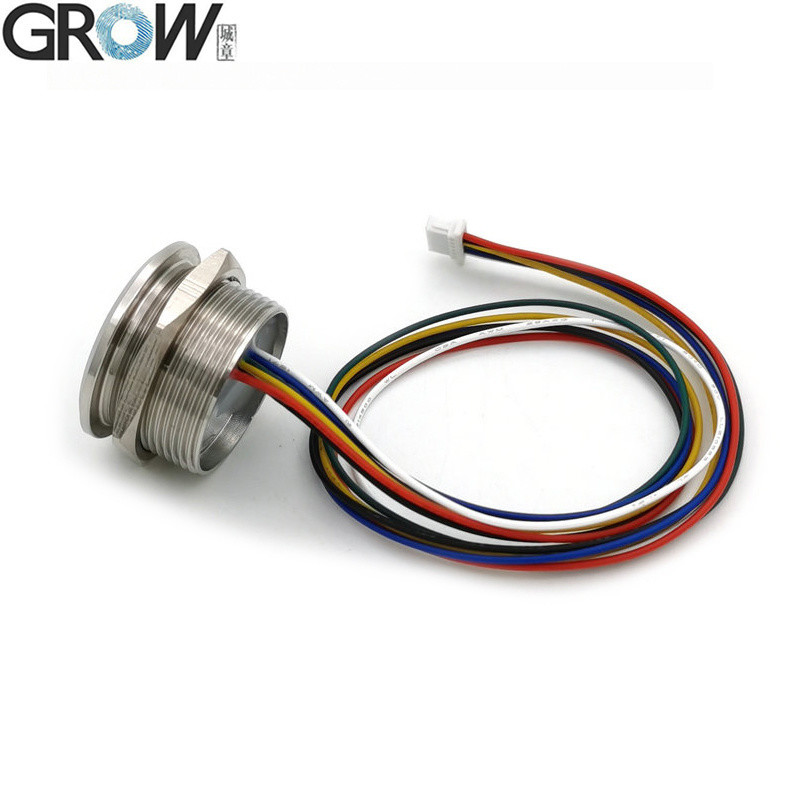

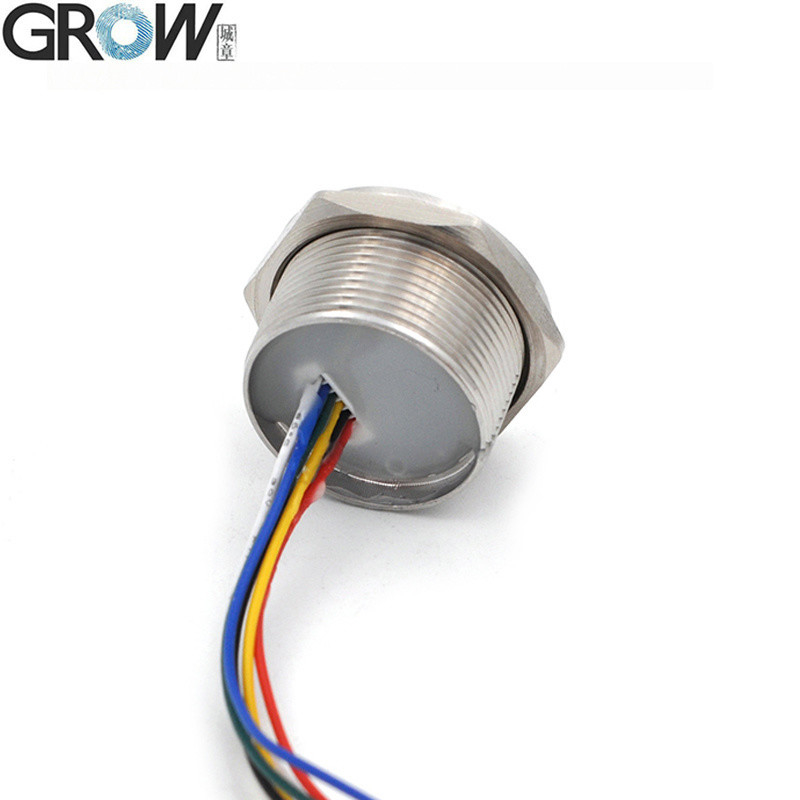

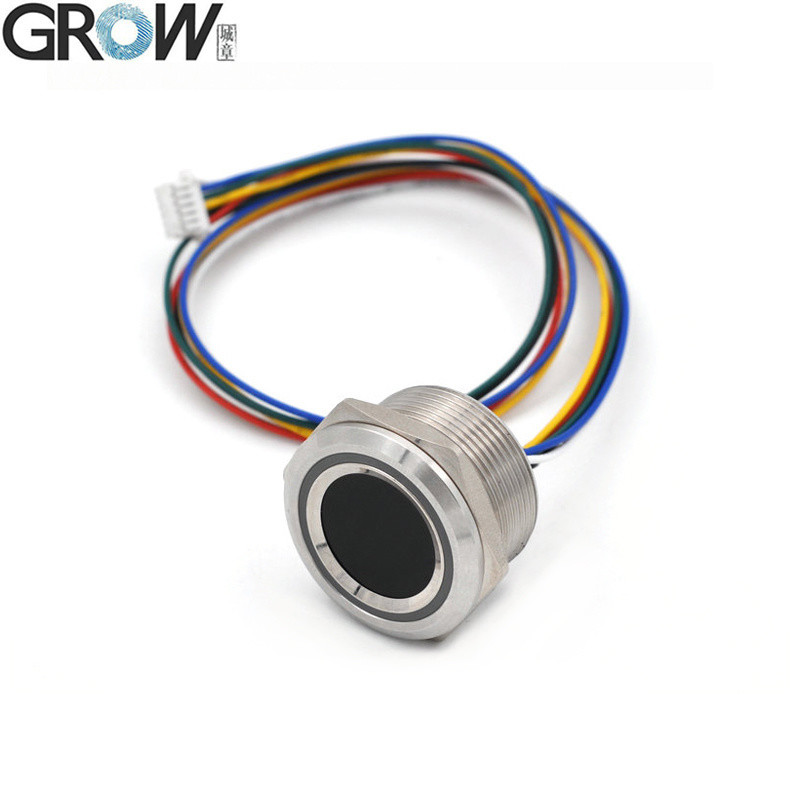

Grow R503-M22 DC3.3V 200 Kapasite Kapasitif Parmak izi Modülü Sensörü Tarayıcısı

Açıklama

1. Entegre görüntü toplama ve algoritma çip birlikte, ALL-in-One
2. koşullara uyum sağlama esnekliği parmaklar, kuru parmaklar olsun, ıslak parmaklar, hafif doku parmak izleri parmaklar, ve eski parmaklar, hepsi yüksek tanıma oranı var
3Ana uygulama alanları: Çeşitli son ürünlere yerleştirilebilir, örneğin: erişim kontrolü, hazırlık, kasa

R503-M22, R503 ile aynı, sadece boyutu farklı.

R503-M22 ayrıca KS200,K202,K215,KL216,K219,K220,K236,KS220 kontrol panosu ile de çalışabilir.

	R503	R503-5V	R503-M22	R503Pro	R503S
Güç kaynağı	DC 3.3V	DC 5V	DC 3.3V	UART:DC 3.3V USB: DC 5V	DC 3.3V
Algılama Dizisi	192*192 piksel	192*192 piksel	192*192 piksel	192*192 piksel	160*160 piksel
Parmak izi kapasitesi	200	200	200	1500	150
Boyut	M25	M25	M22	M25	M25
Bağlantı	SH 1.0mm 6pin	MX 1.25mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin

R503-M22 Spesifikasyonlar

Model	R503-M22
Türü	Kapasitif parmak izi modülü
Arayüz	UART ((TTL)
Karar	508 DPI
Voltaj	DC 3.3V
Parmak izi kapasitesi	200
Algılama dizisi	192*192 piksel
Çalışma akımı	20mA
Bekleme akımı	Tipik dokunma bekleme voltajı: 3.3V, ortalama akım: 2uA

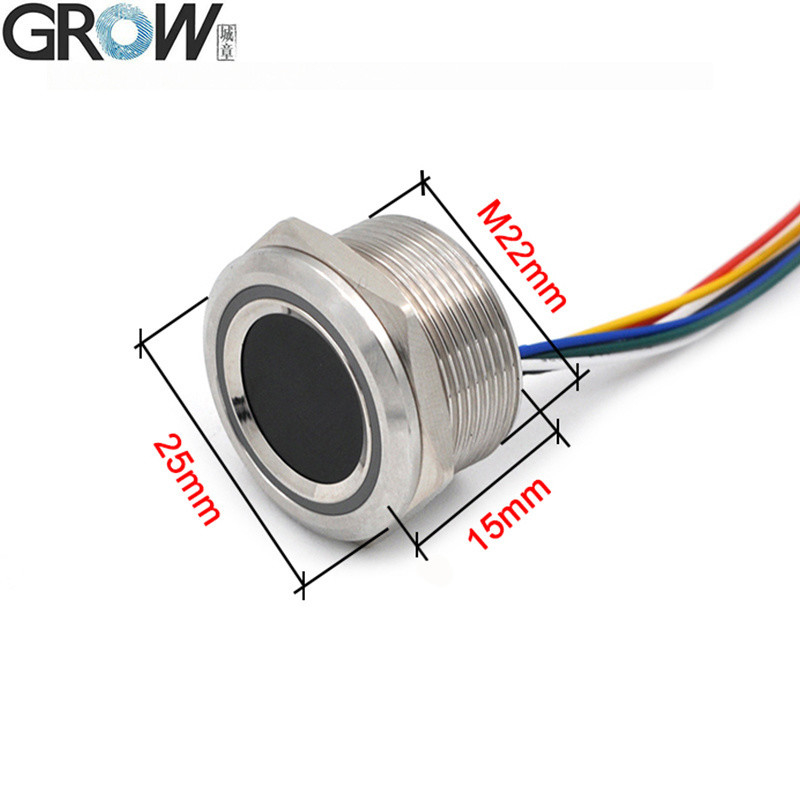

Parmak izi modülünün dış boyutu	Diametre 25 (mm)
Parmak izi modülünün iç boyutu	Diametre 22 (mm) ((M22)
Parmak izi modülünün yüksekliği	15 (mm)
Etkili toplama alanı	Diametri 15,5 (mm)

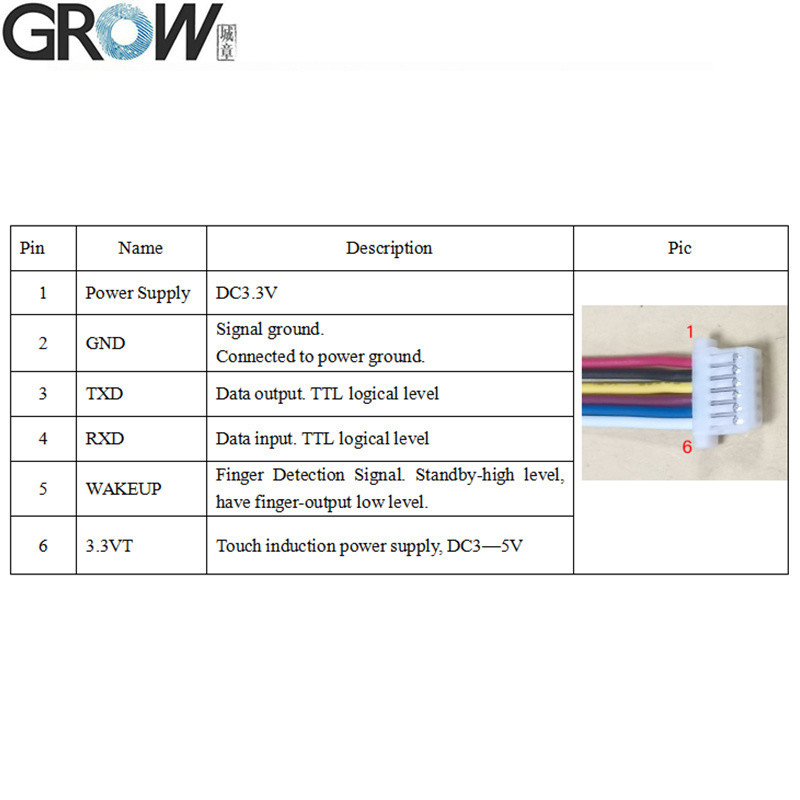

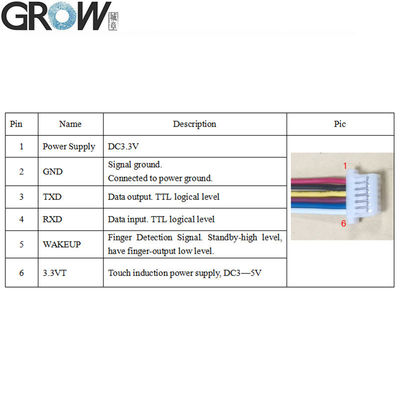

Bağlantı	SH1.0-6Pin
LED Kontrolü	Evet.

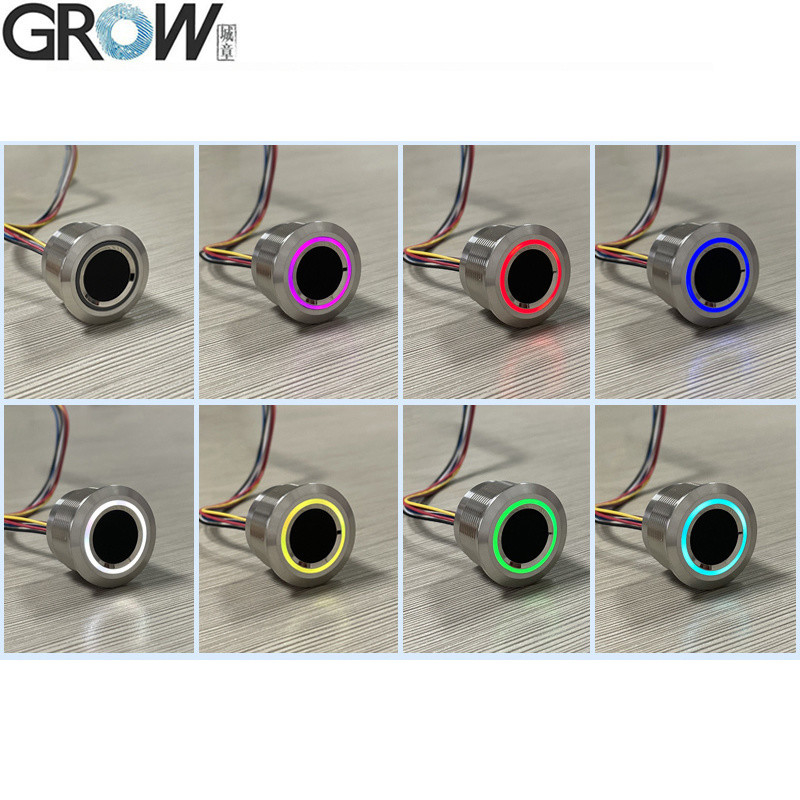

LED Rengi	RGB
Tarama Hızı	< 0,2 saniye
Doğrulama Hızı	< 0.3 saniye
Eşleşme Yöntemi	1:1" 1:N
FRR	% ≤ 1
FAR	≤ 0,001%
Çalışma ortamı	-20C --- 60C
Çalışma Nemliği	% 10-85
Anti-statik kapasite	15KV
Sıkıştırma direnci yoğunluğu	1 milyon kez
İletişim baud hızı (UART):	(9600 × N) bps, burada N = 1 ~ 12 ((varsayılan N = 6, yani 57600bps)

Dosyalar

·Arduino, Android,Net,Windows ve benzeri için Ücretsiz Referans SDK Dosyaları sağlamak.
·Kullanıcı kılavuzu sağlanmalı

R503 R503-M22 kullanım kılavuzunu bu web sitesinden indirebilirsiniz:
https://hzgrow.en.made-in-china.com

R503 YouTube'da test programı işleyişini gösteren video:https://youtu.be/eD2xtwCWOmQ

SDK dosyalarına ihtiyacınız olursa lütfen bizimle iletişime geçin.
